Overblik

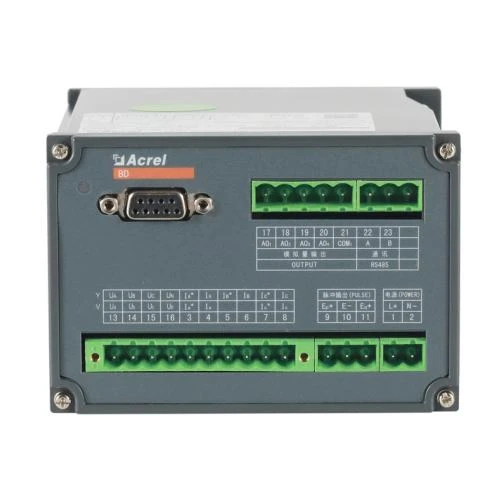

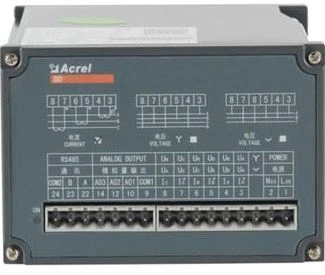

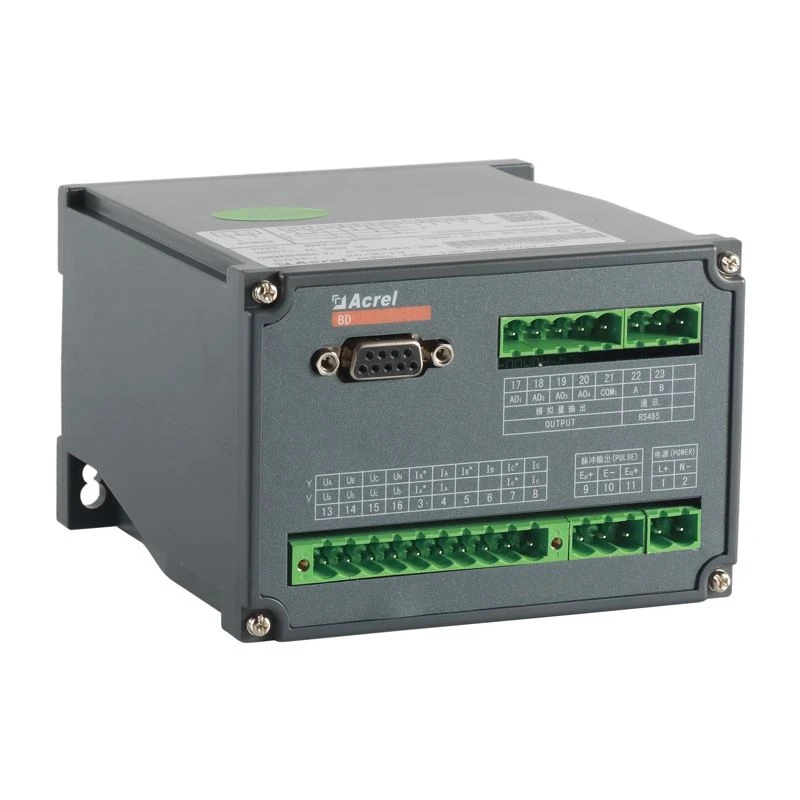

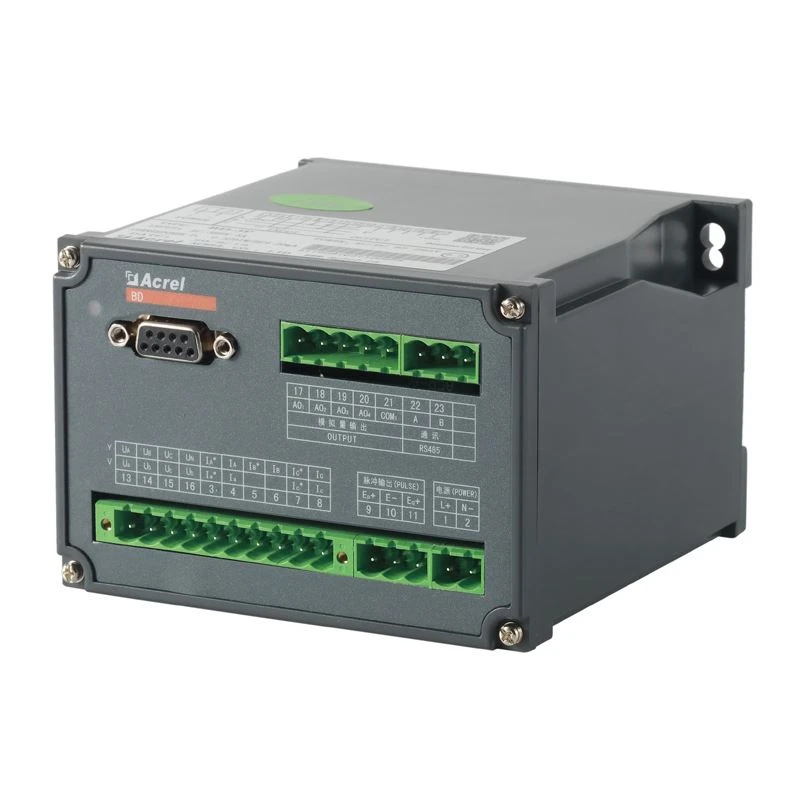

BD-4E Trefasede 4-lednings multi-elektriske parametre digitale sendere overfører kWh-værdien af elsystemet til en høj lineær puls. Det har en RS485 kommunikationsgrænseflade, vedtager Modbus-protokol og eksporterer trefaset strøm, spænding, aktiv strøm, reaktiv effekt, frekvens, strømfaktor, aktiv energireaktiv energi og så videre. 1 ~ 4 kanal analog valgfri, to-kanals elektrisk energi puls output.

Funktion

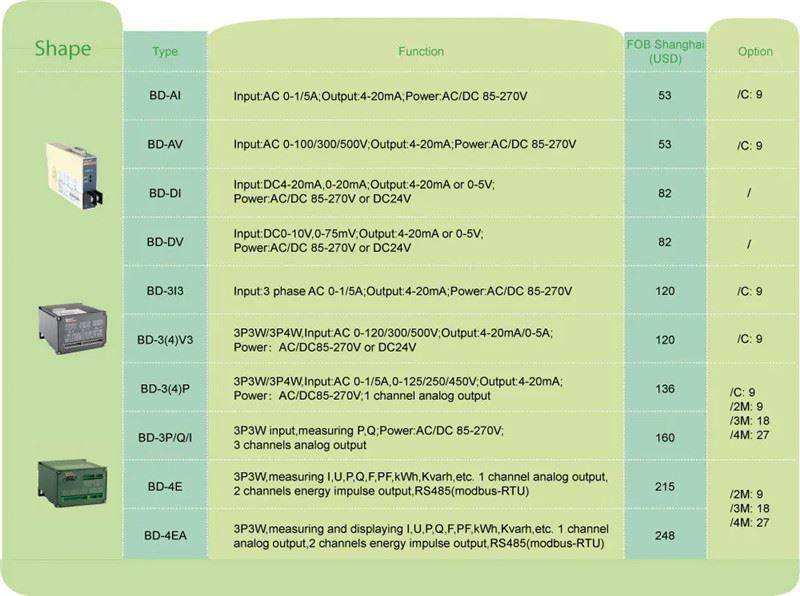

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3, stk. 4 E

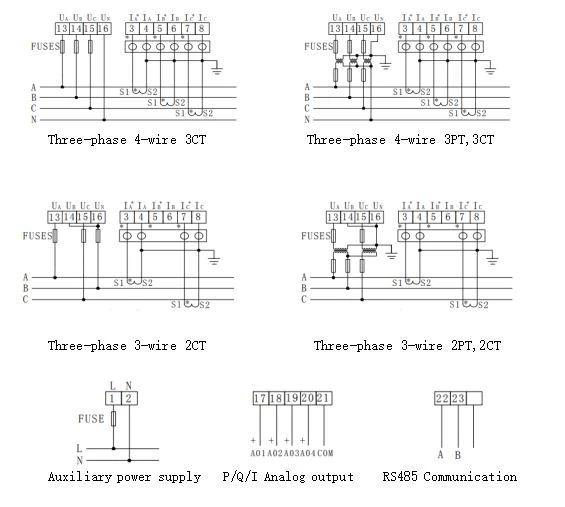

Fase og ledninger	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Indgang	Spænding	Direkte L-L	Op til 480V AC
		Direkte L-N	Op til 276V AC
		Med ekstern PT	○	○	○	○	○
	Strøm	Direkte	Op til 5A AC
	Strøm	Med ekstern CT	○	○	○	○	○
Udgang	Normal værdi	DC:4-20mA、0-20mA, 0-5V, 0-10V, så videre
	Belastningsmodstand	Aktuel output≤600Ω Spændingsudgang≥1000Ω
	Krusning indhold	<0.5% peak="">
Måling	Spænding	□	—	—	□
	Strøm		—	—	□	□	□
	Aktiv/reaktiv effekt	—	—	—	—	□	□
	Tilsyneladende magt	—	—		—	□	□
	Effektfaktor	—	—	R	—	□
	Frekvens					□	□
Energimåling	±KWh	—	—	—	—	—	○
Nøjagtighedsklasse	0.5%
Kommunikation	Grænseflade: RS485 Protokol: Modbus-RTU			—
Analogt output	DC 0-5V,0-10V,0-20mA,4-20mA
Pulsudgang

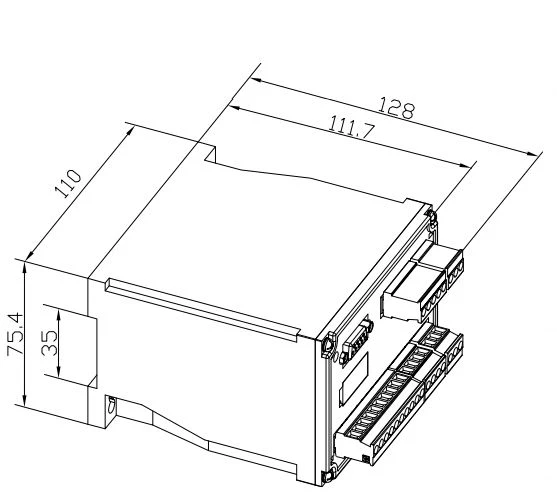

Dimensioner(mm)	Boliger(WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Hjælpekraft		85-265V AC/DC,DC24V,DC48V
Temperatur	Operation	-10 til 55 °C
Temperatur	Oplagring	-25 til 70 °C
Luftfugtighed		Op til 95%, ingen kondenserende
Installation		(Jernbane) DIN35 fix på kabine med skruer
Standarder		DK/T 13850
