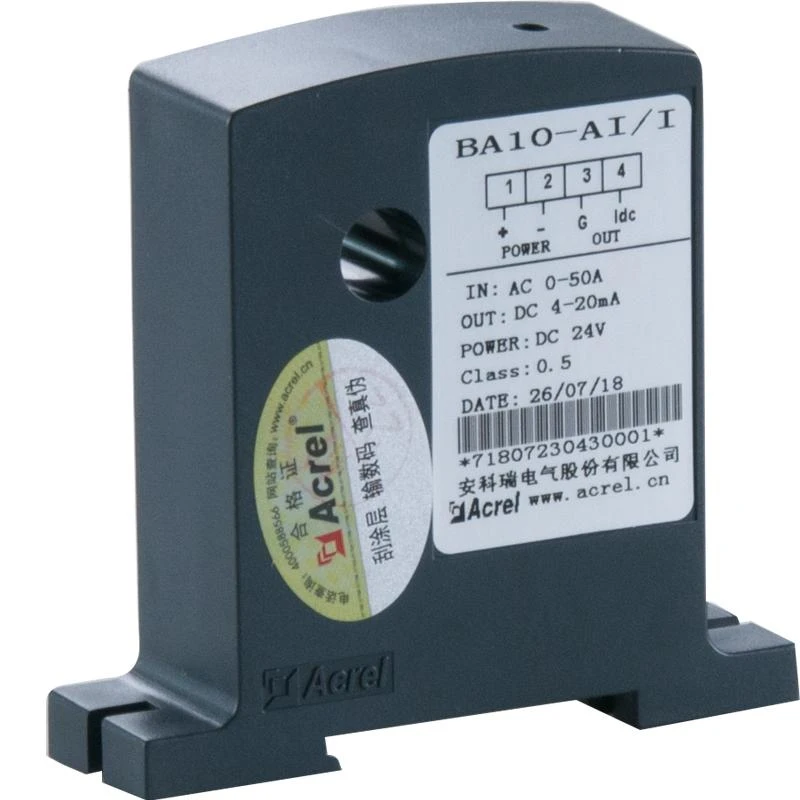

4-20MA-strømtransducer

BA Analog Current Sensor/strømtransducer anvender princippet om elektromagnetisk induktion til at måle AC-strømmen i elnettet i realtid og bruger konstant strøm og lineær kompensationsteknologi til at isolere og transformere den til et standard DC-signaloutput. Mest brugt i industriel automation til PLC.

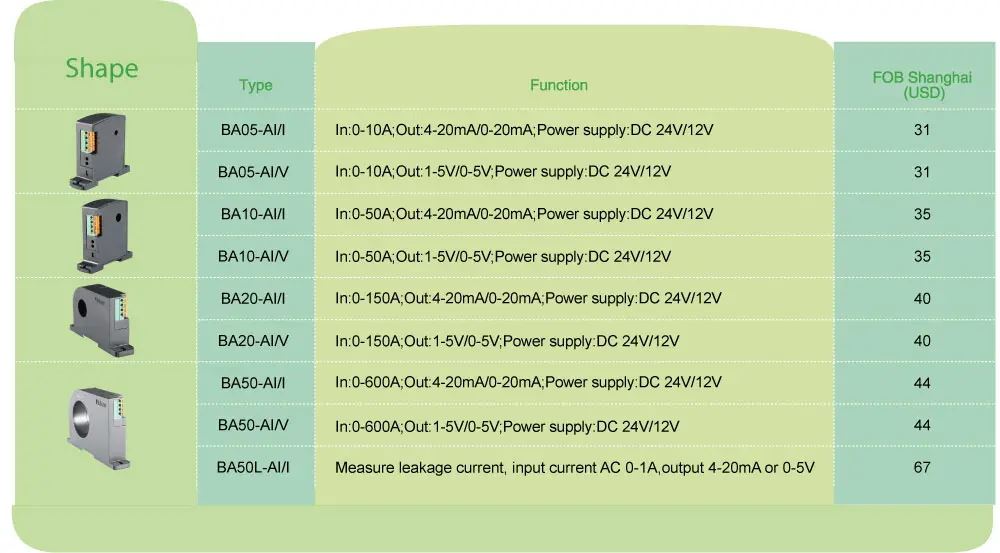

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Hjælpekraft	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Forbrug		Mindre end eller lig med 1W	Mindre end eller lig med 1W	Mindre end eller lig med 1W	Mindre end eller lig med 1W	Mindre end eller lig med 1W
Gennemgående hulstørrelse		φ5 mm	φ10 mm	φ20 mm	φ50 mm	φ50 mm
Input	Nuværende	AC {{0}}~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC {{0}}~(0,1~1)A (begrænsning af lækstrømme)
Produktion	Nominel værdi	DC4-20mA,eller 0-20mA,0-5V,0-10V osv.
	Belastningsmodstand	Strømudgang mindre end eller lig med 500Ω, spændingsudgang større end eller lig med 1kΩ
Nøjagtighedsklasse		0,5 procent
Responstid		Mindre end eller lig med 350ms
Temperatur		Betjening:-10 til plus 55 grader Opbevaring:-25 til plus 70 grader
Temperaturkoefficient		Mindre end eller lig med 200 ppm/grad
Installation		(Skinne)DIN35, fikseres på aflukke med skruer
Standarder		GB/T 13850

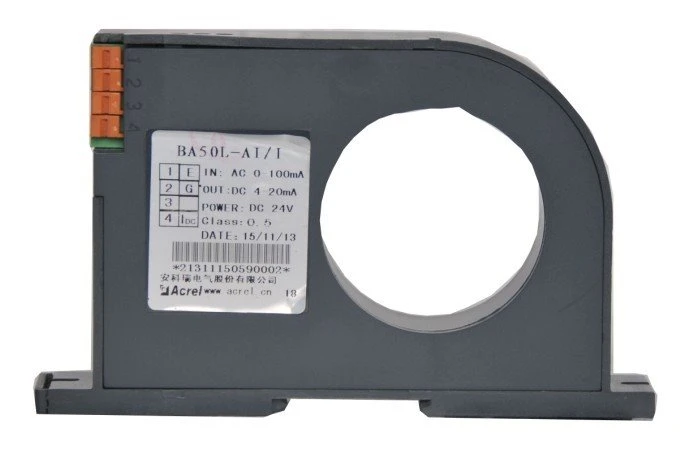

	BA50-AI/I ●Input: 0-1En lækstrøm ●Output: DC 4-20mA ● Måling af lækstrøm ●Overbelastning: 1,2 gange nominel værdi
BA20-AI/V ●Anvendelse: Industriel automation ●Indgang: AC strømmåling op til 200A ●Overbelastning: 1,2 gange af den nominelle værdi ●Output: DC 0-5V

●Højere nøjagtighed ●Højere niveau af isolation ●Højere sikkerhedsniveau ●Lavere forbrug

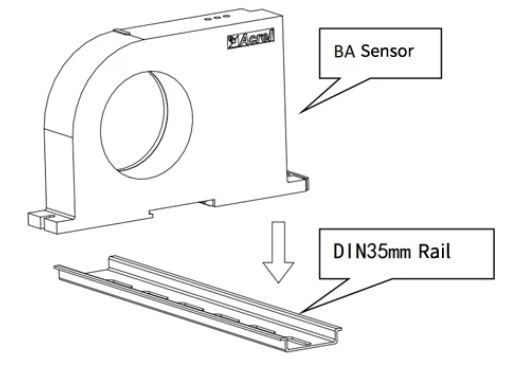

Vælg et passende sted at installere standard DIN35mm skinnen, og installer BA sensoren på skinnen;

På skabets bundpanel skal du vælge et passende sted til at åbne to gevindhuller svarende til placeringen af ​​det faste hul i den installerede sensor; Efter at have placeret sensoren, monteres positionsskruen

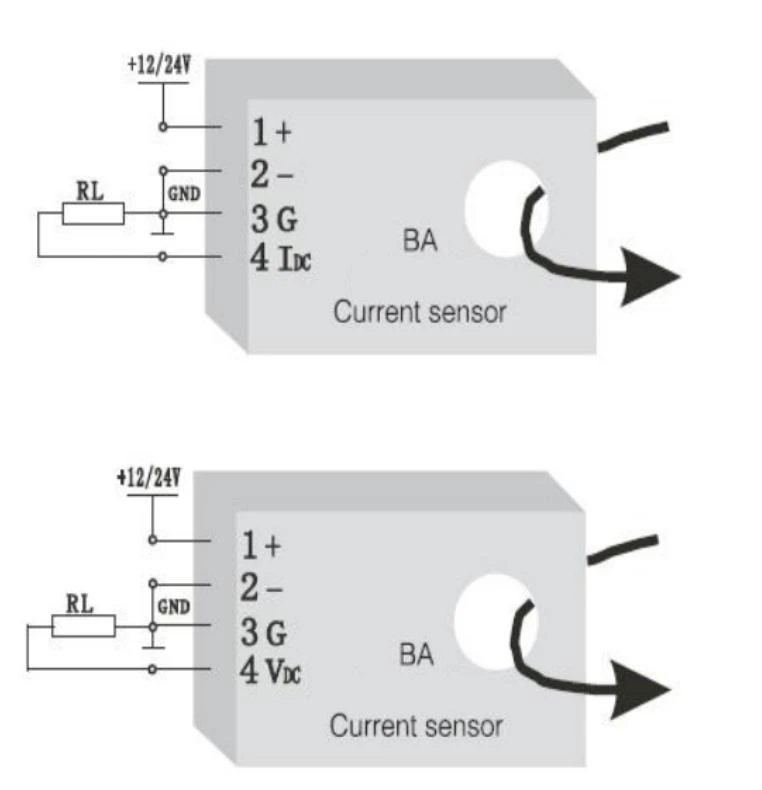

1 —— plus positiv strømforsyning (ikke omvendt)

2 —— - Strøm JORD

3 —— G（Negativ strømudgang, som kan deles med strømforsyningen）

4 —— IDC(Strømudgang positiv),VDC(Spændingsudgang positiv)
