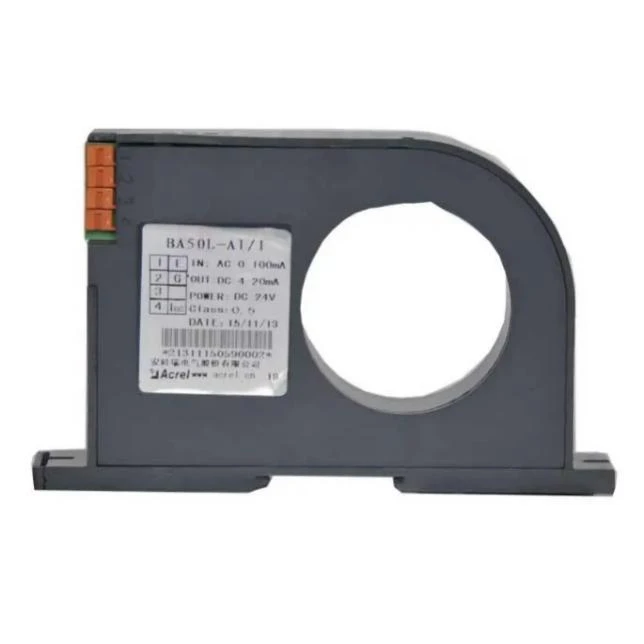

AC Lækstrømstransducer

BA50L er en konverter-fejlstrømstransformer, der hovedsageligt registrerer lækstrømmen i det elektriske system. Det kan til enhver tid forstå status for elektriske kredsløb og udstyr for at forhindre brande og andre ulykker forårsaget af lækage.

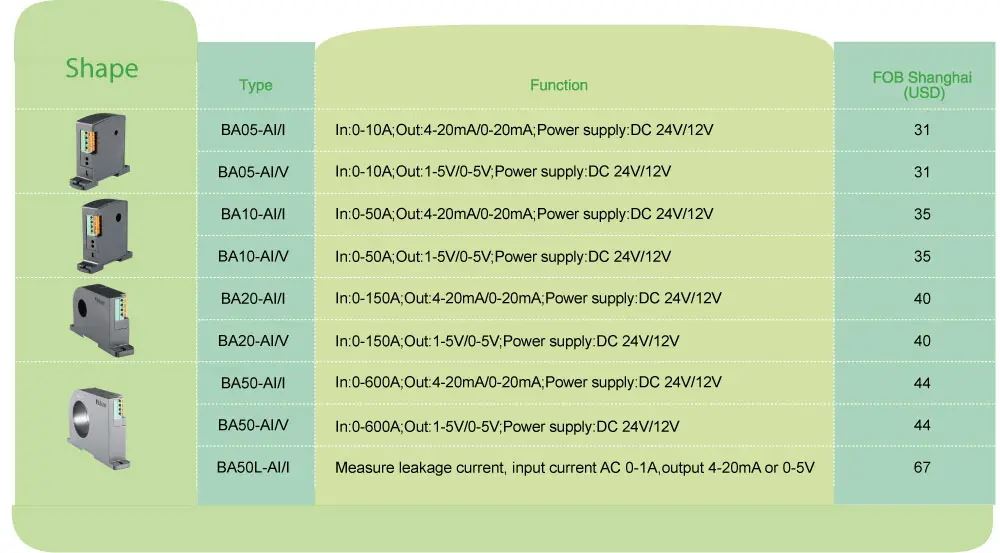

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Hjælpekraft	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Forbrug		≤1W	≤1W	≤1W	≤1W	≤1W

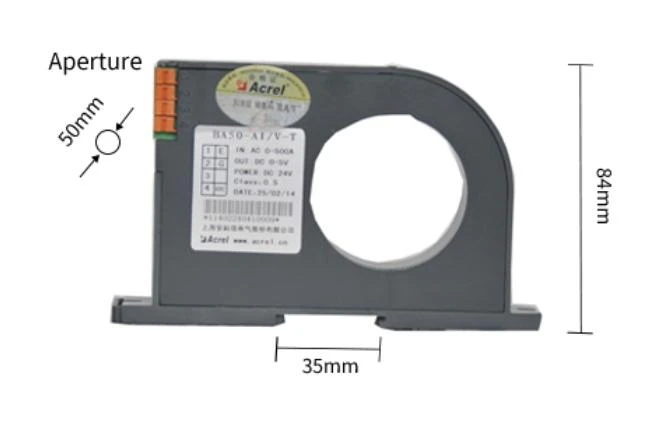

Gennemgående hulstørrelse		φ5 mm	φ10 mm	φ20 mm	φ50 mm	φ50 mm
Input	Nuværende	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (begrænsning af lækstrømme)
Produktion	Nominel værdi	DC4-20mA, eller 0-20mA, 0-5V, 0-10V osv.
	Belastningsmodstand	Strømudgang≤500Ω，Spændingsudgang≥1kΩ
Nøjagtighedsklasse		0.5%
Responstid		≤350 ms
Temperatur		Drift: -10 til +55℃ Opbevaring: -25 til +70℃
Temperaturkoefficient		≤200 ppm/℃
Installation		(Skinne)DIN35, fastgøres på aflukke med skruer
Standarder		GB/T 13850

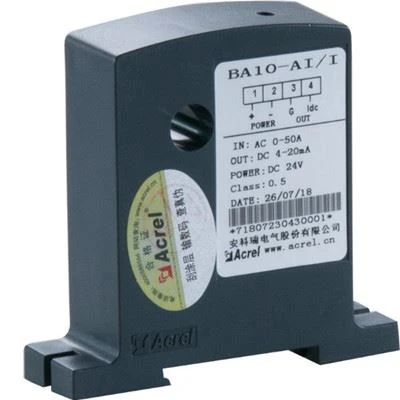

	BA10-AI/I ●Anvendelse: Industriel automation ●Indgang: AC strømmåling op til 50A ●Overbelastning: 1,2 gange af den nominelle værdi ●Output: DC 4-20mA
BA20-AI/V ●Anvendelse: Industriel automation ●Indgang: AC strømmåling op til 200A ●Overbelastning: 1,2 gange af den nominelle værdi ●Output: DC 0-5V

BA-seriens produkter anvender princippet om elektromagnetisk induktion til at måle AC-strømmen i elnettet i realtid og bruger konstant strøm og lineær kompensationsteknologi til at isolere og transformere den til en standard DC-signaludgang.

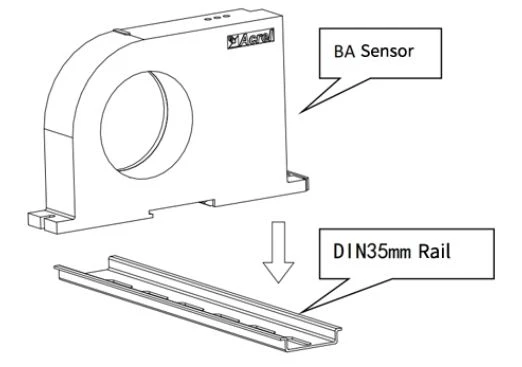

Vælg et passende sted at installere standard DIN35mm skinnen, og installer BA sensoren på skinnen;

På skabets bundpanel skal du vælge et passende sted til at åbne to gevindhuller svarende til placeringen af ​​det faste hul i den installerede sensor; Efter at have placeret sensoren, monteres positionsskruen

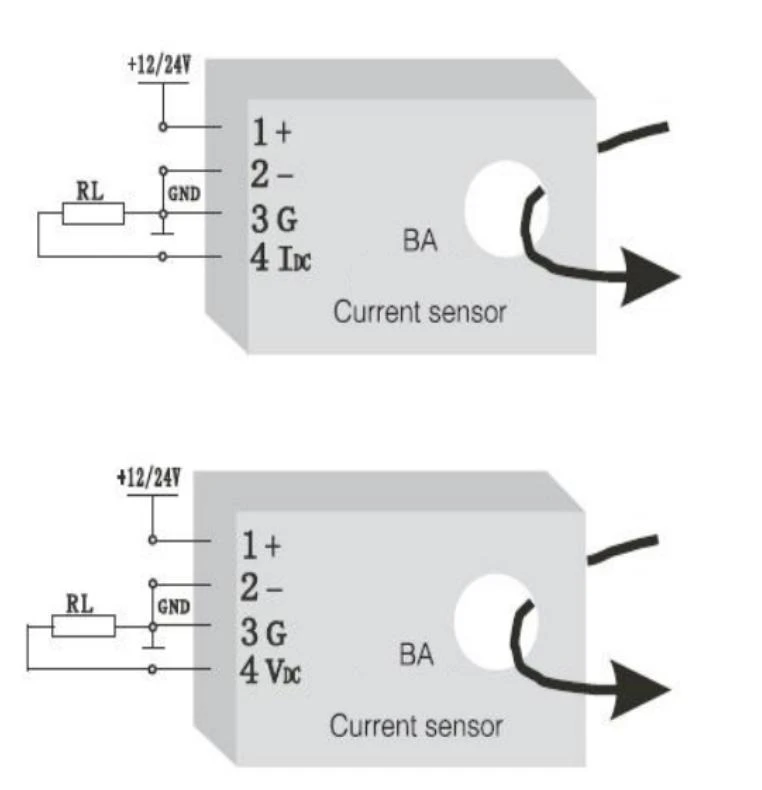

1 —— + Positiv strømforsyning (ikke omvendt)

2 —— - Strøm JORD

3 —— G（Negativ strømudgang, som kan deles med strømforsyningen）

4 —— IDC(Strømudgang positiv)，VDC(Spændingsudgang positiv)
