Overviwe

Serie BD elektriske sendere er en enhed, der kan isolere og overføre elektriske parametre, såsom strøm, spænding, frekvens, strøm, effektfaktor, i lineær DC analogt signal eller digitalt signal. Den opfylder kravene i national standard GB/T13850-1998, IEC-688.

Funktion

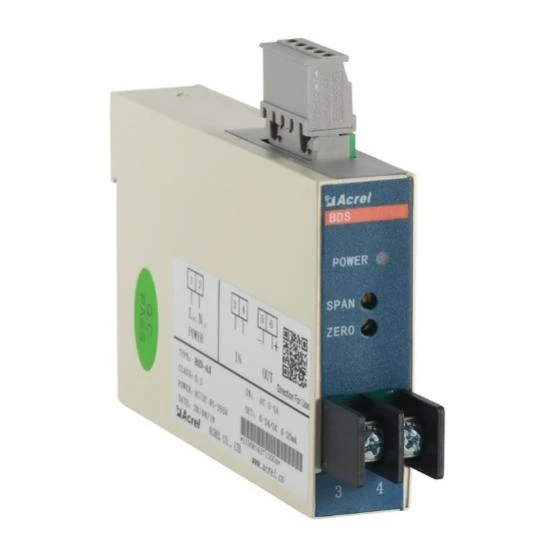

			BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3, stk. 4 E
Fase og ledninger		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
Indgang	Spænding	Spænding	Op til 480V AC
		Direkte L-N	Op til 276V AC
		Med ekstern PT	√	√	√	√	√	√
	Strøm	Direkte	Op til 5A AC
	Strøm	Med ekstern CT	√	√	√	√	√	√
Udgang		Normal værdi	DC:4-20mA、0-20mA, 0-5V, 0-10V, så videre
		Belastningsmodstand	Aktuel output≤600Ω Spændingsudgang≥1000Ω
		Krusning indhold	<0.5% peak="">
Måling		Spænding	□	—	—	□
		Strøm	□	—	—	□	□	□
		Aktiv/reaktiv effekt	—	—	—	—	□	□
		Tilsyneladende magt	—	—	—	—	□	□
		Effektfaktor	—	—	√	—	□	□
		Frekvens		√			□	□
Energimåling		±KWh	—	—	—	—	—	√
Nøjagtighedsklasse		0.5%
Kommunikation		Grænseflade:RS485 Protokol:Modbus-RTU	□	□	—	□	□	□
Analogt output		DC 0-5V,0-10V,0-20mA,4-20mA
Pulsudgang
Dimensioner(mm)		Boliger(WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Hjælpekraft			85-265V AC/DC,DC24V,DC48V
Temperatur		Operation	-10 til 55 °C
Temperatur		Oplagring	-25 til 70 °C
Luftfugtighed			Op til 95%, ingen kondenserende
Installation			(Jernbane) DIN35 fix på kabine med skruer
Standarder			DK/T 13850
