Oversigt

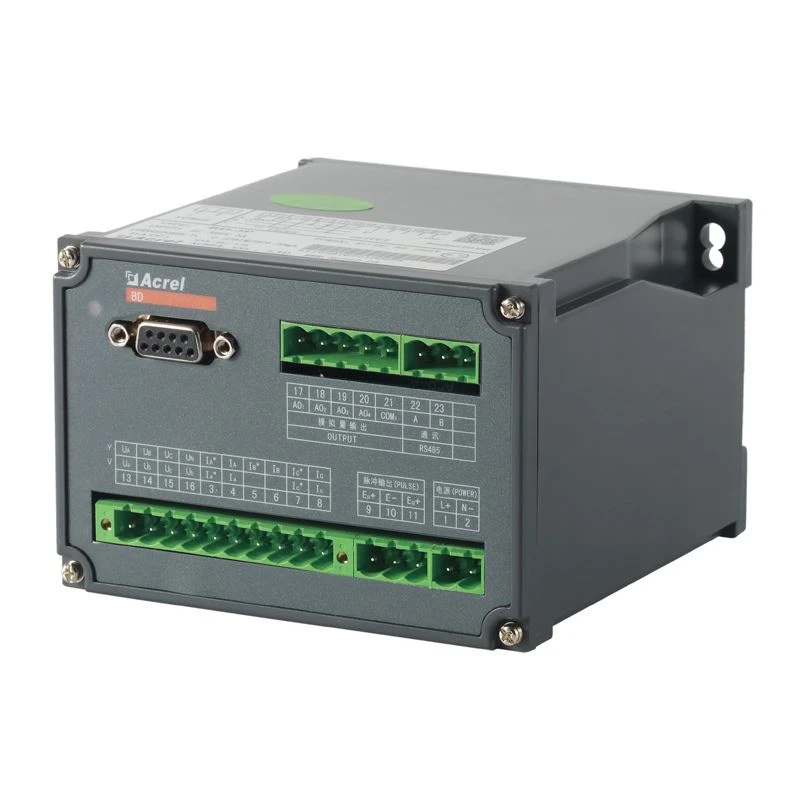

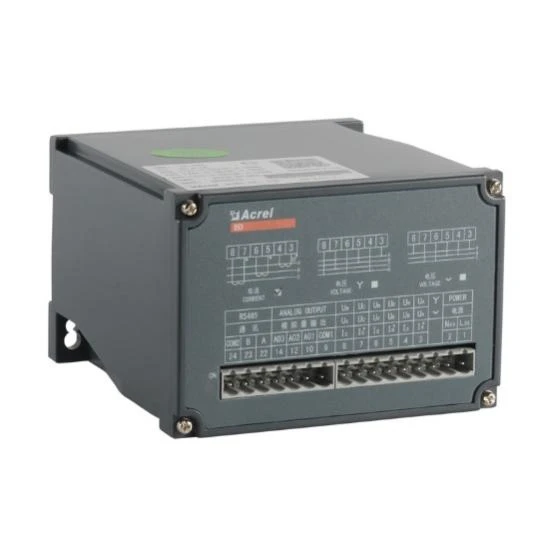

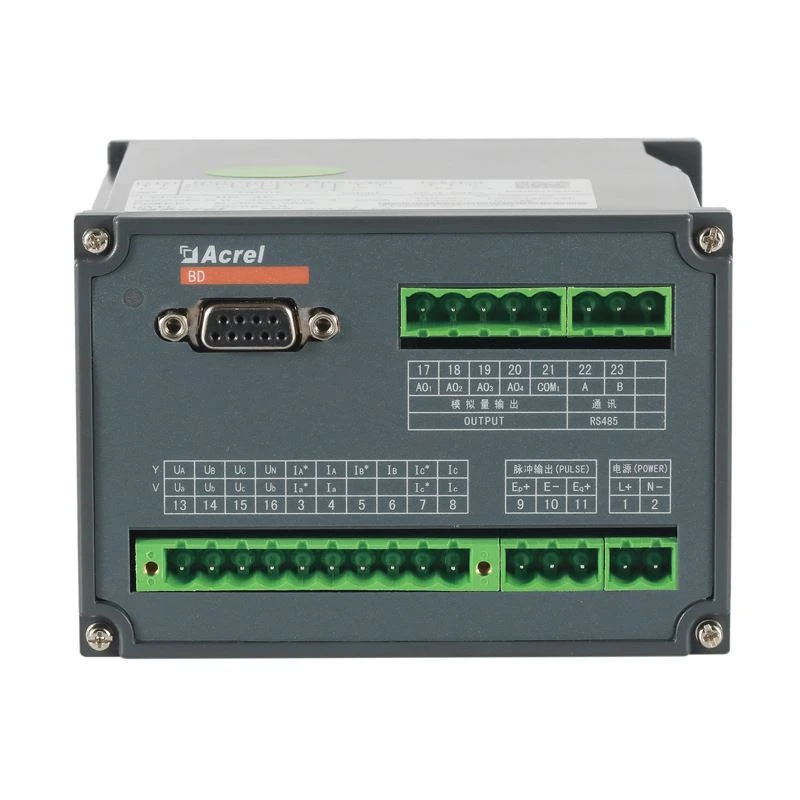

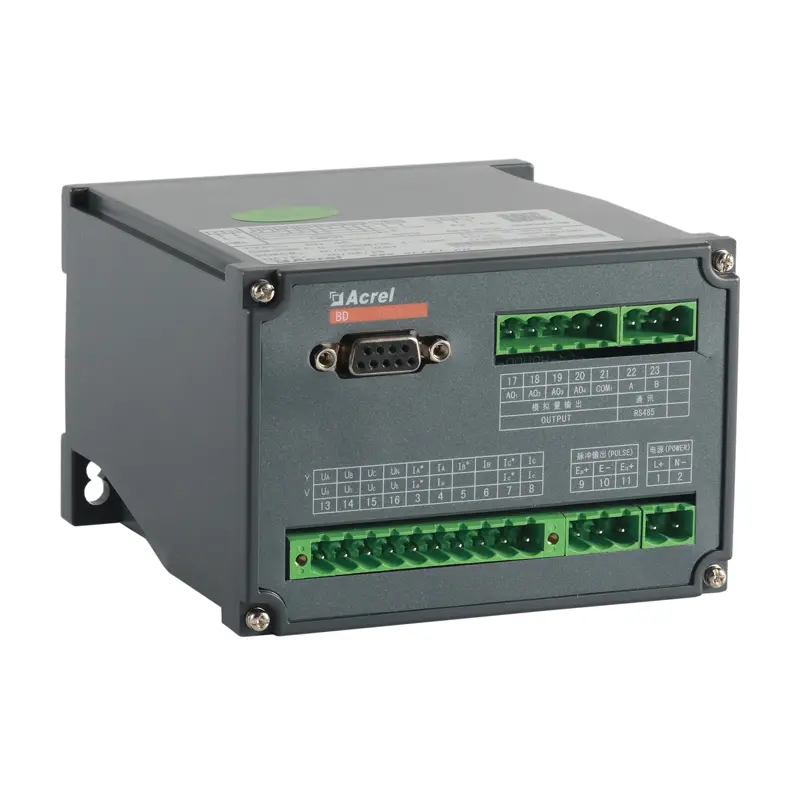

Acrel BD Series elektriske sendere er en enhed, der kan isolere og transmittere elektriske parametre. Denne BD-3P serie Power Frequency Transducer kan måle aktiv effekt, reaktiv effekt; 1,2 gange nominel værdi overbelastning; DC 0-5V/0-10V/0-20mA/4-20mA alle kan vælges som analog udgang.

Fungere

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fase& Ledningsføring	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Input	Spænding	Direkte LL	Op til 480V AC
		Direkte LN	Op til 276V AC
		Med ekstern PT	○	○	○	○	○
	Nuværende	Direkte	Op til 5A AC
	Nuværende	Med ekstern CT	○	○	○	○	○
Produktion	Normal værdi	DC: 4-20mA, 0-20mA, 0-5V, 0-10V, så videre
	Belastningsmodstand	Strømudgang ≤600Ω Spændingsudgang≥1000Ω
	Ripple indhold	& lt;0,5 % topværdi
Måling	Spænding	□	—	—	□
	Nuværende		—	—	□	□	□
	Aktiv/Reaktiv effekt	—	—	—	—	□	□
	Tilsyneladende magt	—	—		—	□	□
	Magtfaktor	—	—	R	—	□
	Frekvens					□	□
Energimåling	±KWh	—	—	—	—	—	○
Nøjagtighedsklasse	0.5%
Meddelelse	Interface: RS485 Protokol: Modbus-RTU			—
Analog udgang	DC 0-5V,0-10V,0-20mA,4-20mA
Pulsudgang
Dimensioner (mm)	Hus (BXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Hjælpekraft		85-265V AC/DC, DC24V, DC48V
Temperatur	Operation	-10 til 55 ℃
Temperatur	Opbevaring	-25 til 70 ℃
Fugtighed		Op til 95%, ingen kondensering
Installation		(Skinne)DIN35 fastgøres på aflukke med skruer
Standarder		GB/T 13850
