Overblik

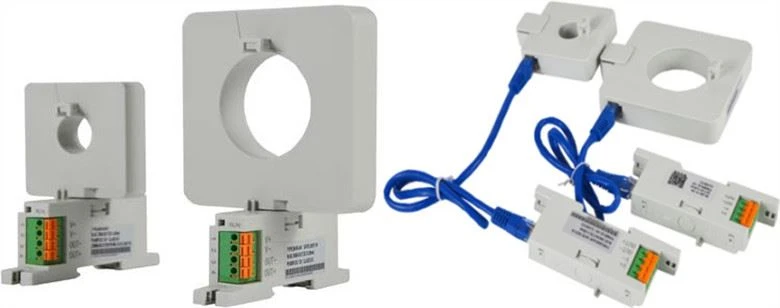

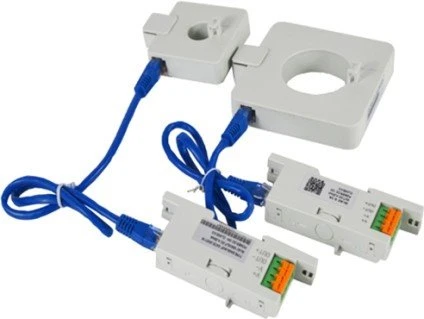

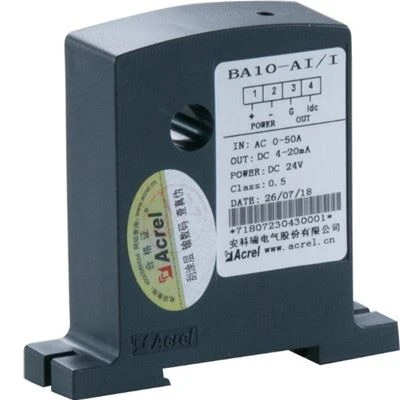

BA-seriens intelligente strømsensor bruger princippet om elektromagnetisk induktion til at måle vekselstrøm i elnettet i realtid og bruger konstant strøm og lineær kompensationsteknologi til at isolere og omdanne den til en standard DC-signaludgang eller gennem RS485-grænsefladen (Modbus-RTU-protokollen) til at transmittere måledataene. DC24V eller 12V sikkerhedsspændingsstrømforsyning kan i vid udstrækning anvendes inden for industriel automatisering. BA50L(II.)-AI er en vekselstrømsrestoverformer, der hovedsageligt registrerer lækstrømmen i det elektriske system, kan til enhver tid forstå status for elektriske kredsløb og udstyr og forhindre brande og andre ulykker forårsaget af lækage.

Parameter

Teknisk parameter			Indeks
Nøjagtighed klasse			Klasse 0.5
Indgang	Nominel værdi	BA20(II.)-AI	Nuværende AC 0.5A, 50A, 200A osv. AC 0 ~ (0,5 ~ 200) A
		BA50(II.)-AI	Nuværende AC 60A, 300A, 600A osv. AC 0 ~ (60 ~ 600) A
		BA50L(II.)-AI	Nuværende AC 0.1A, 1A osv. AC 0 ~ (0,1 ~ 1) A
	Overbelastning	Kontinuerlig 1,2 gange, øjeblikkelig strøm 10 gange/1S
	Absorberet strøm	≤1VA
	Frekvensgang	25Hz ~ 800Hz, specielt velegnet til industriel frekvens
Udgang	Nominel værdi	DC4 ~ 20mA eller 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) osv.
	Belastningsbestandighed	Ved DC12V strømforsyning er strømudgangsklasse 0.5is ≤250Ω Ved DC24V strømforsyning er strømudgangen ≤500Ω, Når spændingsudgangen er ≥1KΩ
	Kommunikation	RS485 interface/Modbus-RTU(2)
Svartid		≤400ms
Strømforsyning	Spænding	12V eller 24V
	Strømforbrug	≤1W
Isolation modstand		>100MΩ
Trykstyrke		Mellem indgang/udgang og strømforsyning 2,0KV/1min,50Hz
Temperaturkoefficient		-10 °C ~+55 °C, ≤400 ppm/°C
Miljø	Temperatur	Arbejde: -10 ° C ~ + 55 ° C Opbevaring: -25 ° C ~ + 70 ° C
	Luftfugtighed	≤93% RH, ingen kondens, intet ætsende gassted
	Højde	≤2000m
Installation metode		TS35 skinne, eller brug skruer til at fastgøre kabinettet
