0-5V nuværende transducer

BA-serien analoge output nuværende transducer produkter anvende princippet om elektromagnetisk induktion til at måle vekselstrøm i elnettet i realtid, og bruge konstant strøm og lineær kompensation teknologi til at isolere og omdanne det til en standard DC signal output.

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Hjælpekraft	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Forbrug		≤1W	≤1W	≤1W	≤1W	≤1W
Størrelse gennem hullet		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Indgang	Strøm	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (begrænsning af lækagestrømme)
Udgang	Nominel værdi	DC4-20mA, eller 0-20mA, 0-5V, 0-10V osv.
	Belastningsmodstand	Aktuel udgang≤500Ω,Spændingsudgang≥1kΩ
Nøjagtighedsklasse		0.5%
Svartid		≤350ms
Temperatur		Betjening:-10 til +55°C Opbevaring:-25 til +70°C
Temperaturkoefficient		≤200ppm/°C
Installation		(Jernbane) DIN35, fastgør på kabine med skruer
Standarder		DK/T 13850

	BA10-AI/I ●Anvendelse: Industriel automatisering ●Indgang: Effektstrømsmåling op til 50A ●Overbelastning: 1,2 gange af den nominelle værdi ●Output: DC 4-20mA

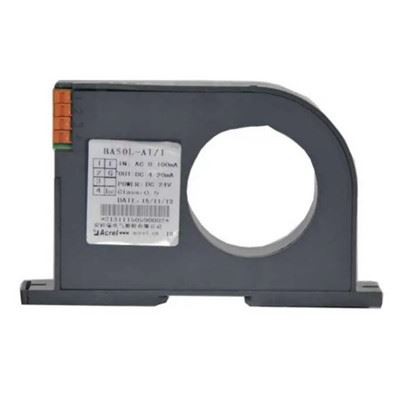

BA50L-AI/I ●Indgang: 0-1A lækagestrøm ●Output: DC 4-20mA ●Måling af lækagestrøm ●Overbelastning: 1,2 gange nominel værdi

●Højere nøjagtighed

●Højere grad af isolation

●Højere sikkerhedsniveau

●Lavere forbrug

Vælg et passende sted at installere din35mm-standardskinnen, og installer BA-sensoren på skinnen.

På kabinettets nederste panel skal du vælge et passende sted at åbne to gevindhuller, der svarer til placeringen af det faste hul i den installerede sensor; Når sensoren er placeret, skal du montere positionsskruen

1 – + Positiv strømforsyning (ikke vendt)

2 —— - Power EARTH

3 — G(Strømeffekt negativ, som kan deles med strømforsyningen)

4 — IDC(Aktuel udgang positiv),VDC(Spændingseffekt positiv)
