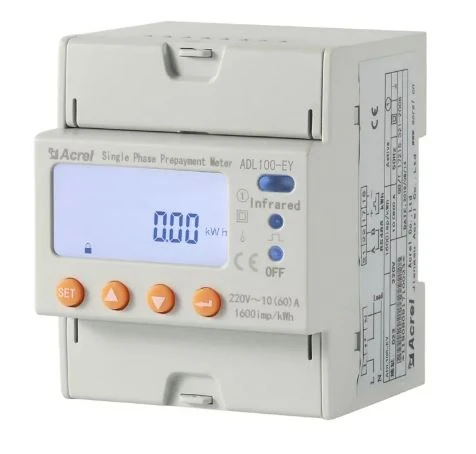

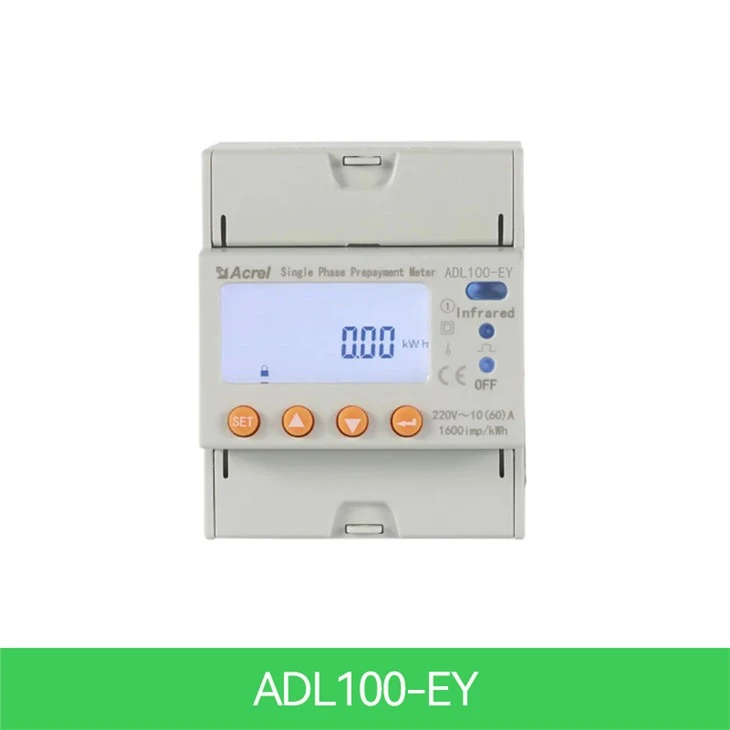

Enkeltfaset forudbetalt energimåler

● Måling: 1-faset kWh (klasse 1), kVarh, Aktiv Effekt, Reaktiv Effekt, Strøm, Spænding og etc
● Nominel spænding: 220 ~ 264V AC &45 ~ 65Hz (Spændingssignalindgang fungerede også som strømforsyning af meter)
● Nominel strøm: 10(60)En ac (direkte forbindelse)
● Kommunikation: RS485 (MODBUS-RTU); Infrarød
● Autostyring: Indbygget holderrelæ til tændingskontrol
● Multi-rate&multi-tariff: 4 takster (Spike, Peak, Valley og Flat kWh salgspris)
● Skærm: LCD (8 cifre)

Beskrivelse

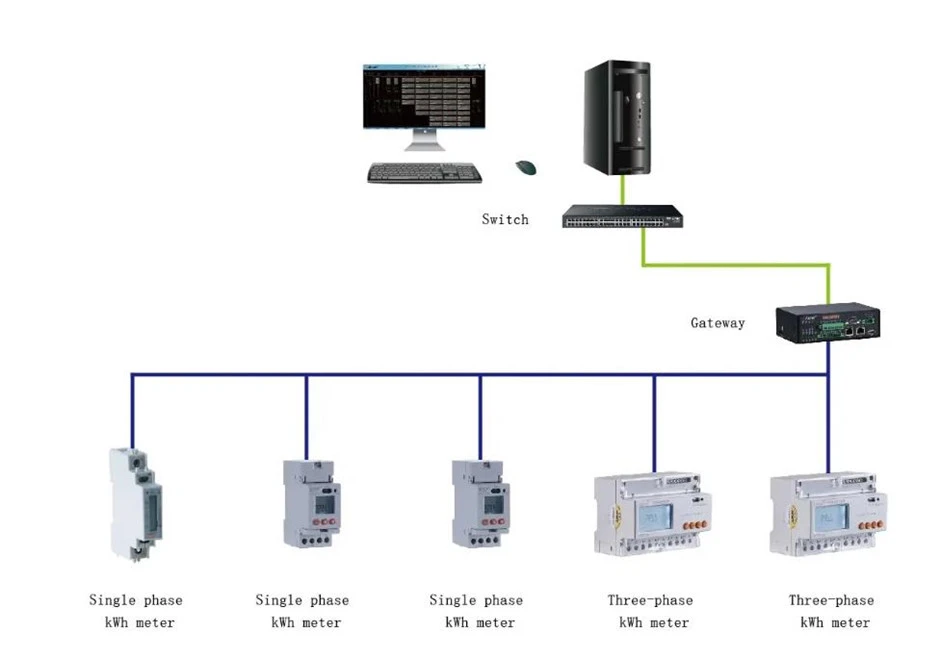

Med det forudbetalte system, Acrel ADL100-EY enkeltfasede forudbetalte energimålere med en indvendig pause til at realisere intro-kontrol. Din-Rail installerer, billig pris. Denne forudbetalte energimåler har funktioner af forudbetalt, belastningskontrol og RS485-kommunikation osv. Med Acrel EMS IoT platform kan fjernbetjening af målere eller fjernbetjening depositum hydro gebyr eller bruge RF / IC Card til at realisere den lokale forudbetalte funktion. Opfyg de relaterede tekniske krav til elektronisk effektmåler i IEC62053-21-standarderne IEC62053-22.

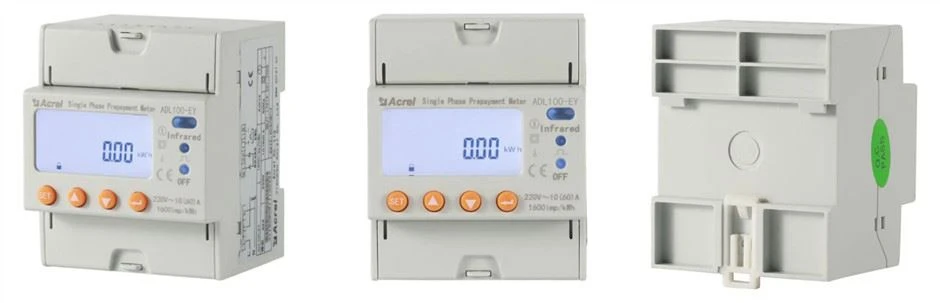

Udseende

Parametre

Teknisk parameter		ADL100-EY
Spænding	Referencespænding	220V
	Henvisning frekvens	50Hz
	Forbrug	<4va(each>
Strøm	Inputstrøm	10(60)A
	Start af aktuel	Opret direkte forbindelse: 0,004 Ib, opret forbindelse via CT: 0.002In
	Forbrug	<4va (maximum="">
Måling præstation	Nøjagtigheden af måling	1 Klasse
Urets nøjagtighed		Fejl ≤0.5s/d
Aktiv puls	Pulsbredde	80ms±20ms
Aktiv puls	Puls konstant	1600imp/kWh
Communicati den	Grænseflade	RS485(A+、B-)
	Forbindelsestilstand	Afskærmede snoede parledere
	Protokol	MODBUS-RTU

Funktion

Navn på funktion	Beskrivelse af funktion		Funktion give
	ADL300-EY	ADL100-EY
Måling af kWh	Samlet aktiv kWh (positiv og negativ i alt)		■
Måling af elektrisk Parametre	U、I 、P、Q、S、PF、F		■
Forudbetalt tilstand	Gennem RS485-kommunikation forudbetalt genopladning, datakryptering		■
Kontrol	Indbygget delkapacitetsrelæ med høj kapacitet for at opnå belastning af on-off-kontrol		■

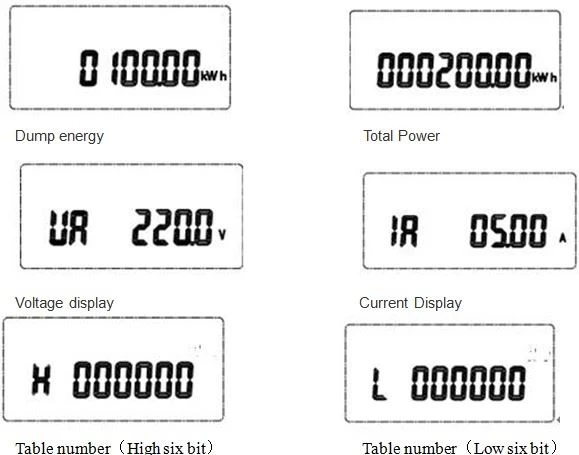

LCD-skærm	8 bit sektion LCD-skærm		■
Kommunikation	Kommunikationsgrænseflade: RS485, Kommunikation protokol: MODBUS-RTU		■
Multitakst	4 takster, 14 tidsinterval efter dag		□F
