Beskrivelse
ADL10-E enfaset elektrisk energimåler er en ny generation af energimåler designet af Acrel Co,. Ltd med mange års erfaring i design af elmålere. Måle-, statistik-, kommunikations- og LCD-displayfunktioner er installeret i effektmåleren. Denne effektmåler har fordele ved høj stabilitet, lavt strømforbrug og databesparelse efter blackout osv.
Alle målere opfylder de relaterede tekniske krav til elektroniske effektmålere i IEC62053-21、IEC62053-22-standarderne.

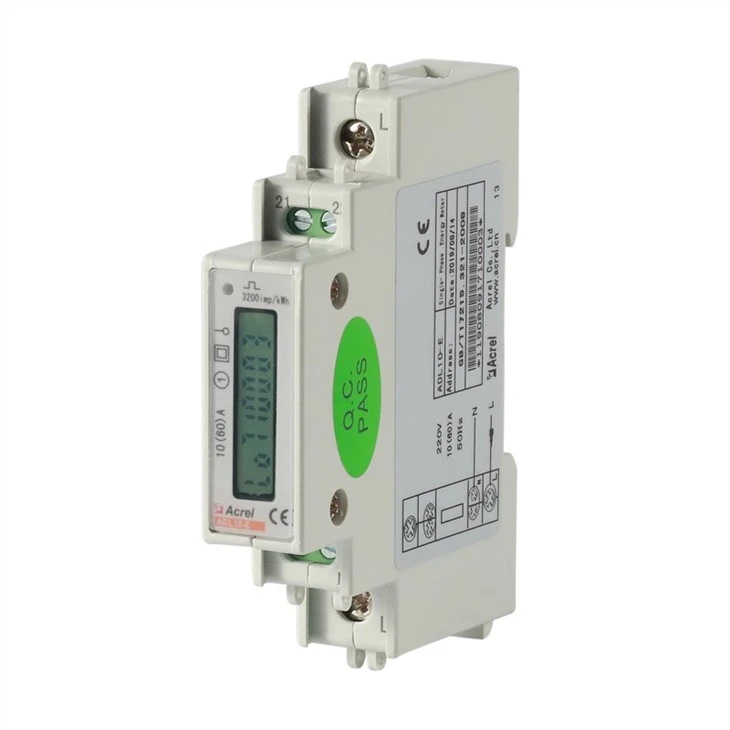

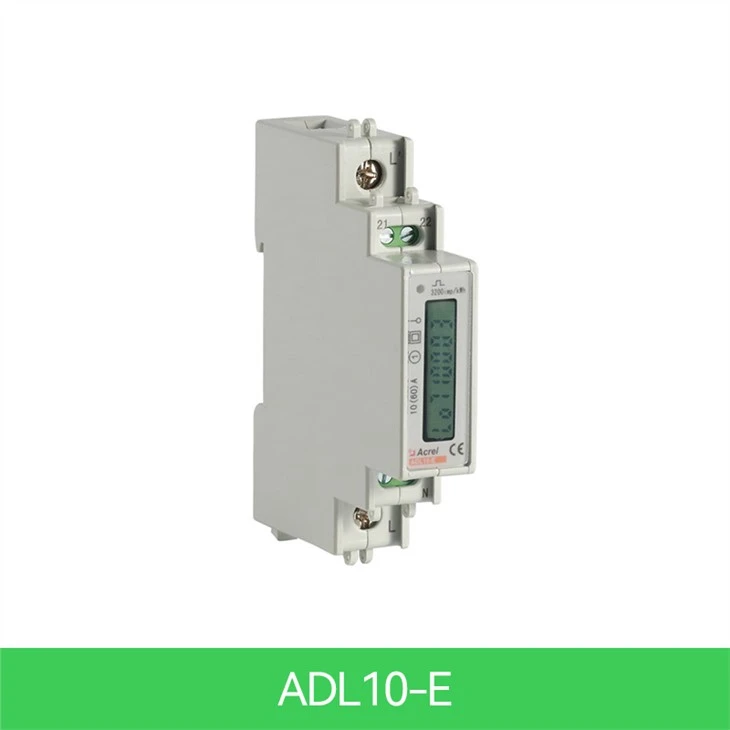

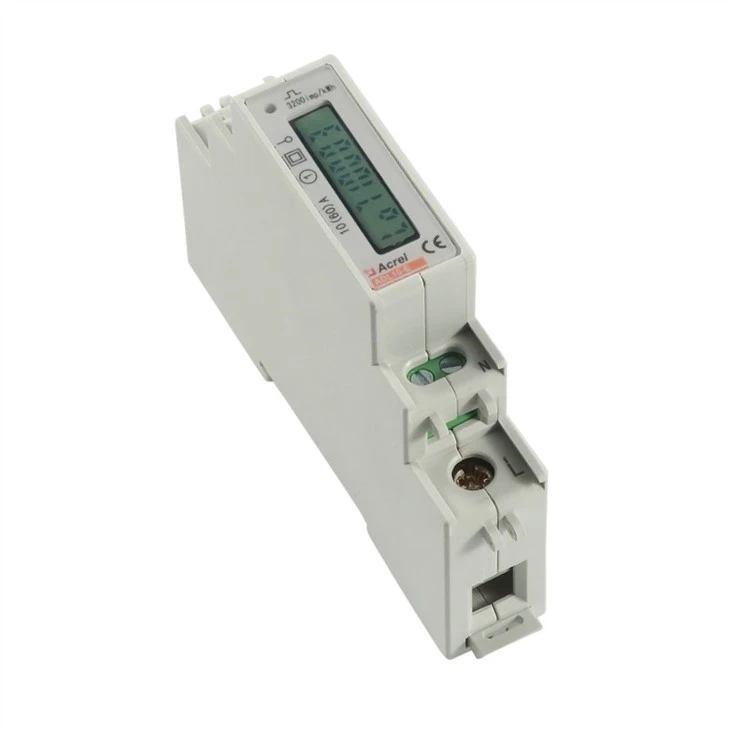

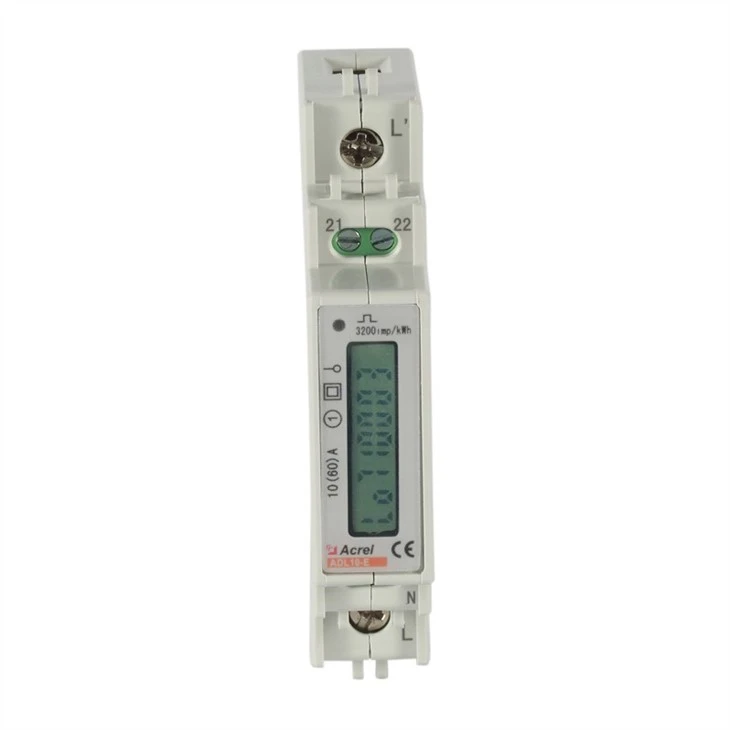

Udseende
 |  |  |
Parametre
Indgangsspænding | Referencespænding | AC220V |
Referencefrekvens | 50Hz | |
Strømforbrug | <> | |
Indgangsstrøm | Grundlæggende strøm | 10A |
Maksimal strøm | 60A | |
Startstrøm | 0.004Ib | |
Forbrug | <4va (maximum=""> | |
Måling ydeevne | Nøjagtighed af måling | 1 Klasse |
Måleområde | 000000.00~ 999999.99kWh | |
Kommunikation | Grænseflade | RS485(A+、B-) |
Forbindelsestilstand | Afskærmede snoede parledere | |
Protokol | MODBUS-RTU |
Funktion
Funktion | Funktionsbeskrivelse | Funktion giver |
Måling af kWh | Enfaset aktiv kWh (positiv og negativ) | ■ |
Måling af elektriske parametre | Spænding, strøm, aktiv effekt, reaktiv effekt, tilsyneladende effekt, effektfaktor og frekvens | ■ |
LCD-skærm | 8 bit sektion LCD-skærm | ■ |
Kommunikation | Kommunikationsgrænseflade: RS485, Kommunikationsprotokol: MODBUS-RTU | □C |

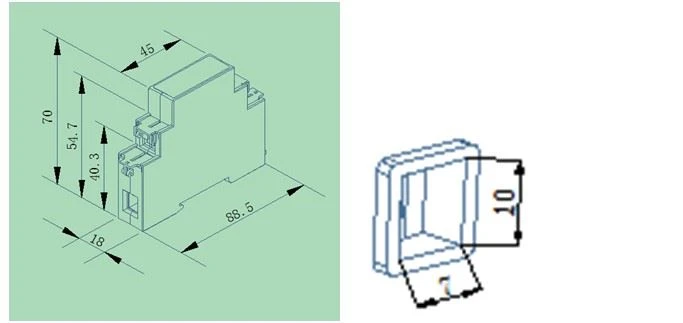

Dimensioner
| Disposition (længde × bredde × højde) | 18mm×96 mm×70mm |
Ledninger

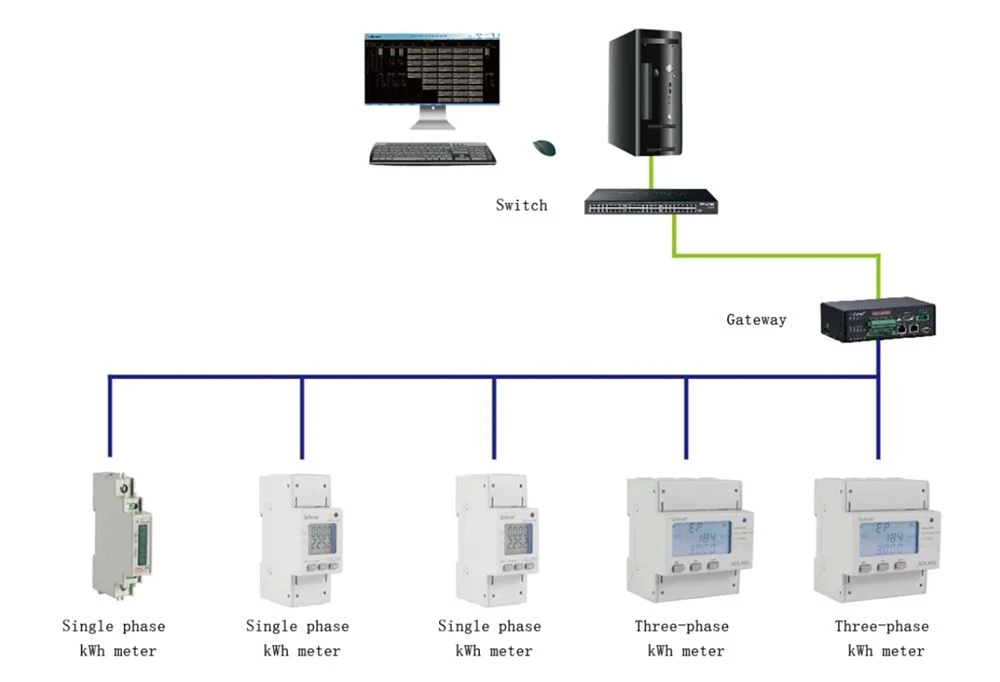

Scenarie for anvendelse

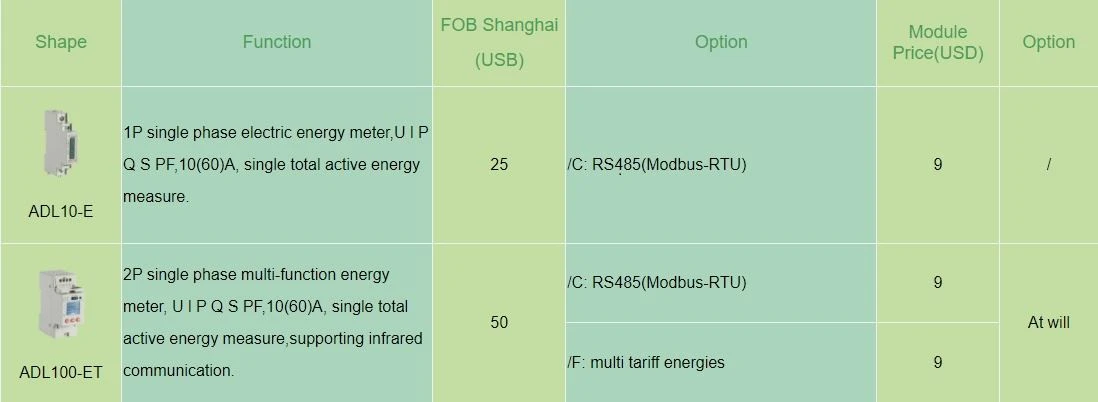

Citat
