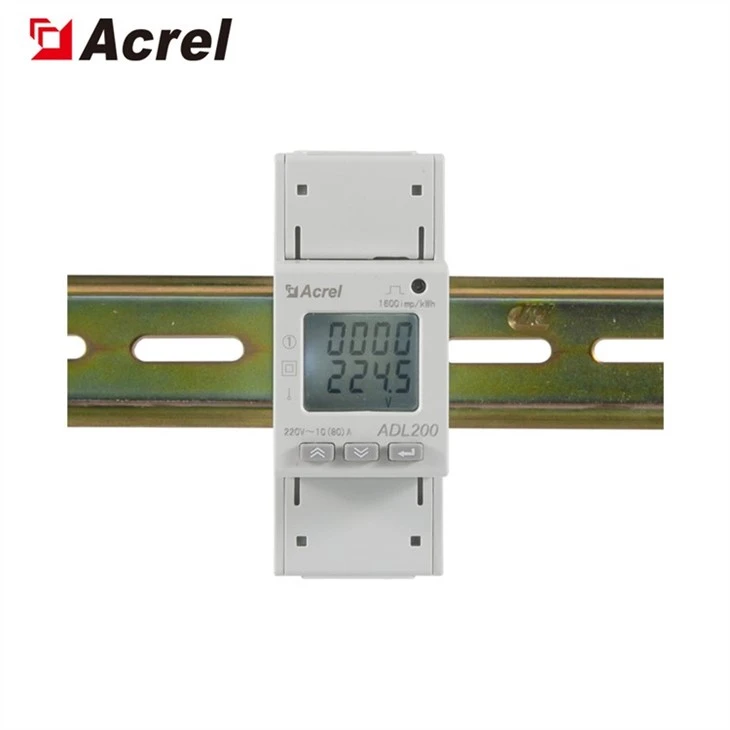

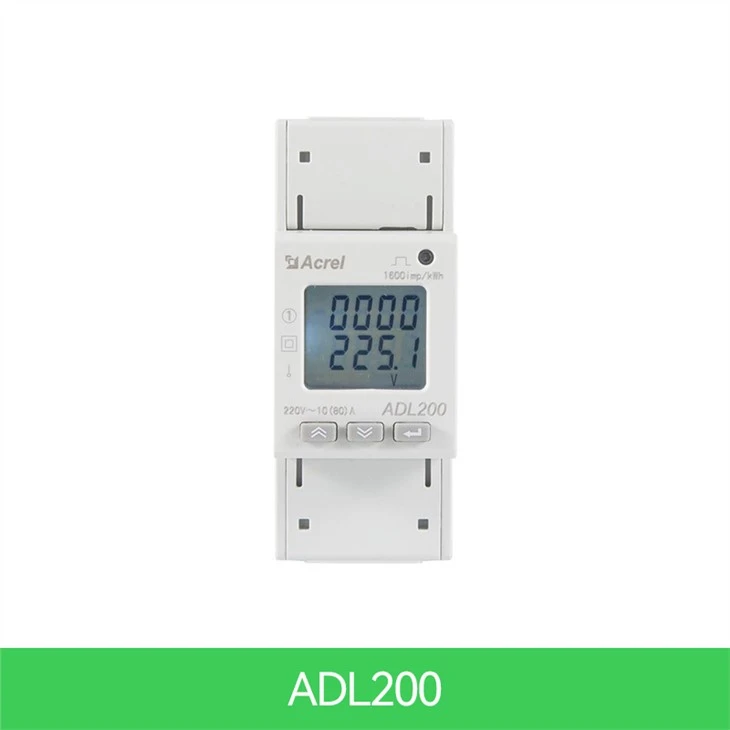

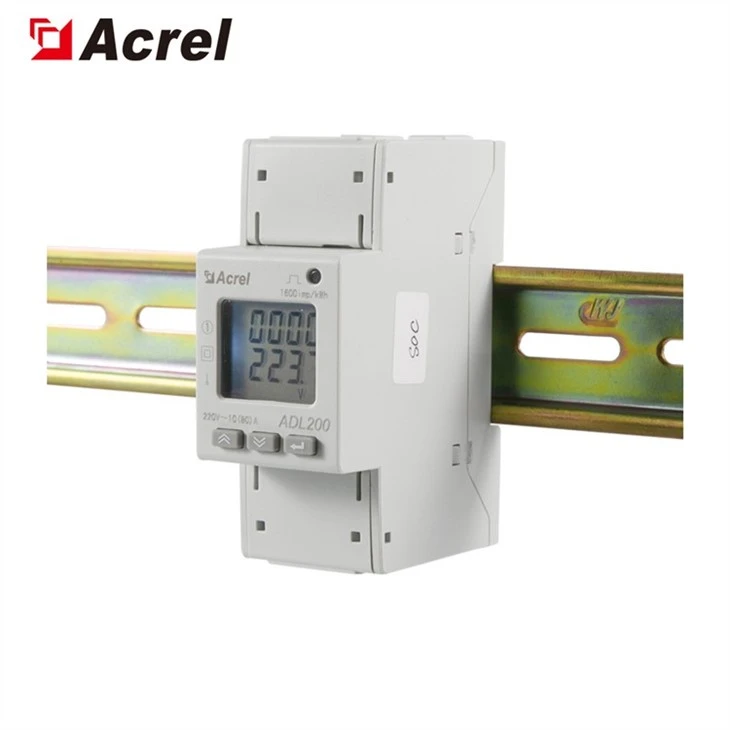

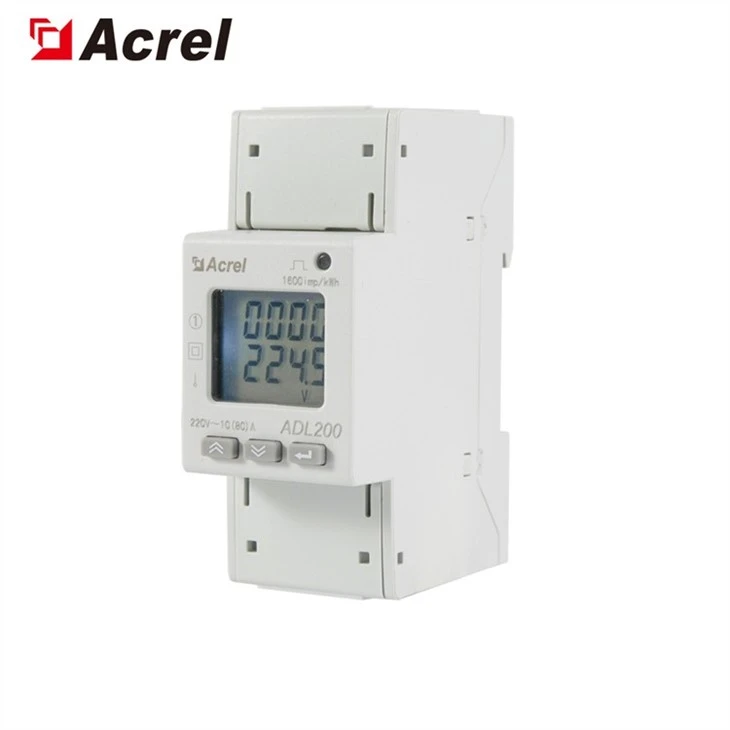

Enkeltfaset din jernbane Kwh Meter

Acrel Din Rail Single Phase AC Energy Meter er designet til strømforsyningssystem, industri- og minevirksomheder og forsyningsselskaber til at beregne elforbruget og styre den elektriske efterspørgsel. Den er udstyret med høj præcision, lille størrelse og enkel installation. Det integrerer målingen af alle elektriske parametre med den omfattende elmåling.

Indgangsspænding	Henvisning spænding	AC220V
	Henvisning frekvens	50Hz
	Magt forbrug	<>
Inputstrøm	Grundlæggende strøm	10A
	Maksimal strøm	80A
	Start strøm	4‰Ib
	Forbrug	<>
Målingsydeevne	Nøjagtigheden af måling	1 klasse
	Måleområde	000000,00 ~ 99999999 kWh
Urets nøjagtighed	Fejl≤0.5s/d
Aktiv puls	Pulsbredde	80±20ms
	Puls konstant	1000imp/kWh
Kommunikation	Grænseflade	RS485(A+、B-)
	Forbindelse tilstand	Afskærmede snoede parledere
	Protokol	MODBUS-RTU
Funktion	Beskrivelse af funktion	Funktion giver
Måling af kWh	Aktiv kWh i enkelt fase (positiv og negativ), 3 måneder historisk lagring af energidata	■
Måling af elektriske parametre	Spænding, strøm, aktiv effekt, reaktiv effekt, tilsyneladende effekt, effektfaktor og frekvens	■
LCD-skærm	8 bit sektion LCD-skærm	■

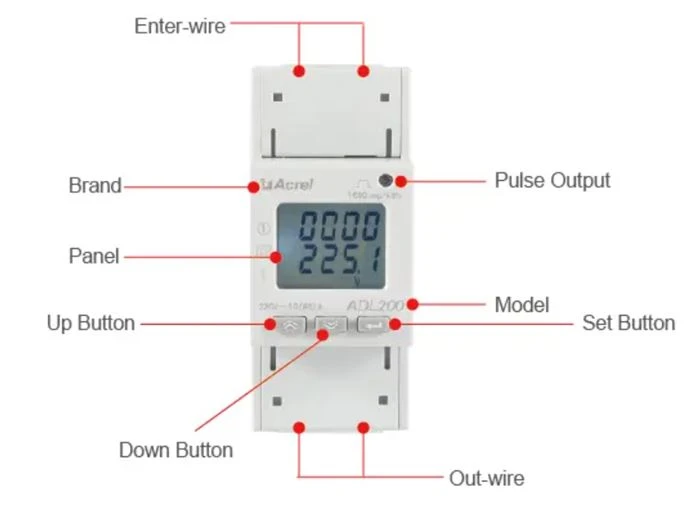

Nøgleprogrammering	3 nøgler til at indstille parametre som kode, adresse, baud sats, multi-tariff og kommunikationsprotokol	■
Pulsudgang	Aktiv energi puls outpu	■
Multitakst	Tilpas 4 tidszoner, 2 tidsintervallister, 14 tidsinterval efter dag og 4 toldsatser	□
Kommunikation	Kommunikationsgrænseflade: RS485, Kommunikationsprotokol: MODBUS-RTU	■

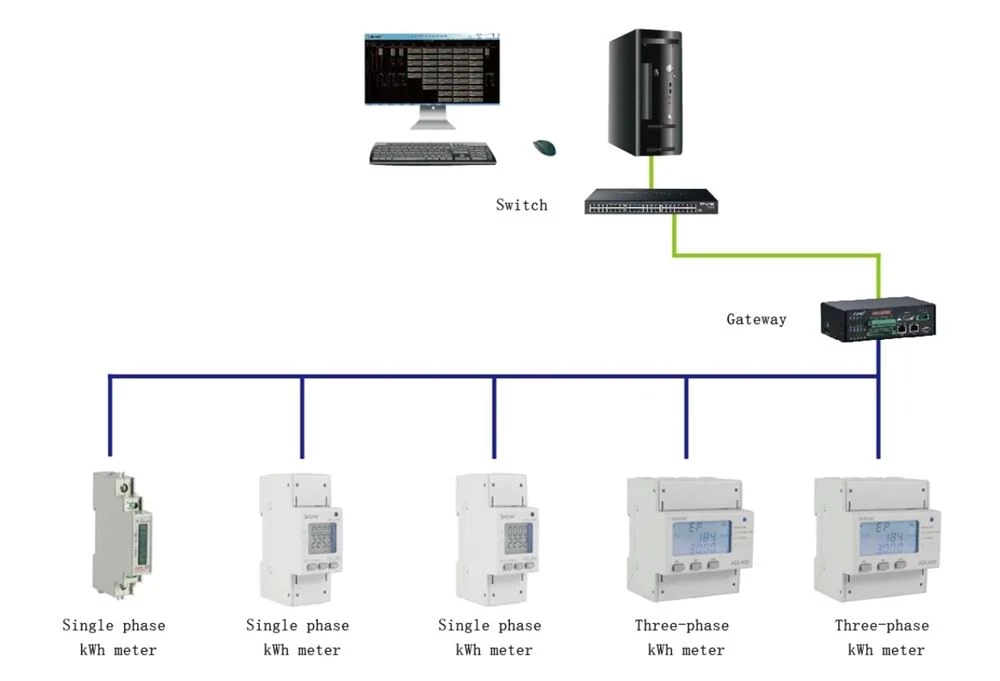

Vores enkeltfasede effektmåler kunne teste den samlede aktive kwh og måle spænding, strøm, strøm og andre elektriske parametre, også med valgfri funktion RS485 Modbus RTU. Det er praktisk at overvåge, indsamle og styre den elektriske energi. Den er udstyret med RS485 kommunikationsport og tilpasset MODBUS-RTU. ADL kan bruges i alle former for styresystemer, SCADA-systemer og energistyringssystemer.

●Fejlydelse: Energimåleren blinker og lyser ikke op efter at være tændt.

●Fejlfinding:

1. Kontroller, om ledningerne i hjælpestrømsforsyningen er i overensstemmelse med

instrumentets ledningsdiagram, og om ledningerne er løse eller falder af

2. Brug en multimåler til at måle, om indgangsspændingsværdien af den ekstra strømforsyning er inden for instrumentets normale arbejdsspændingsområde.

●Fejlydelse: Når energimåleren er tændt, er displayets effekt- eller energitælling ikke nøjagtigt.

●Fejlfinding:

1. Skift visningsgrænsefladen på energimåleren til strømstyringsgrænsefladen (aktiv P, effektfaktor λ), kontroller, om effektdisplayet er negativt, og om effektfaktoren er mellem

0,9-0,95, og derefter kontrollere, om input og output af den nuværende signallinje er vendt ( Det vil sige, den indgående linje af strømmen skal være i overensstemmelse med den indgående ende af instrumentet), Og i overensstemmelse med ledninger på energimåleren.

●Fejlydelse: Når energimåleren er tændt, kan den ikke kommunikere med værtscomputeren normalt.

●Fejlfinding:

1. Spændingsværdien mellem måleinstrumentets kommunikationsudgang A og B skal ligge mellem +(4.4-4.5)V.

2. Kontroller, om kommunikation ledninger metode er korrekt kablet i henhold til ledningsdiagram (det vil sige, at kommunikation terminal A / B af instrumentet skal svare til kommunikation seriel port A / B).
