Beskrivelse
Acrel Wireless Three Phase Energy Meter bruges hovedsageligt til at måle tre faser af aktiv energi på lavspændingsnetværk. Denne trådløse energimåler har fordele, herunder kompakt størrelse, høj præcision, rige funktioner. Efter forskellige krav.
Der er mange kommunikationsfunktioner som RS485-kommunikation, 2G, NB, 4G, WiFi tilføjer den nye aktuelle samplingstilstand ved hjælp af en ekstern transformer. Den kan installeres fleksibelt i fordelerboksen for at opnå underpunkt elektrisk energimåling, drift og vedligeholdelsesovervågning eller strømovervågningskrav for forskellige regioner og forskellige belastninger.

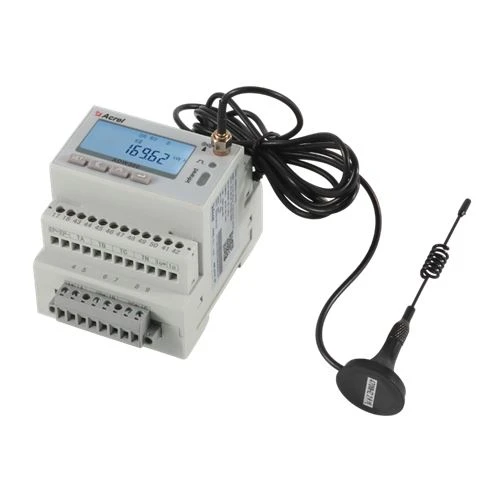

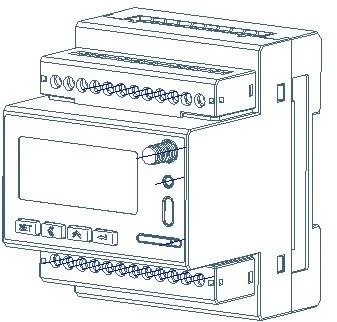

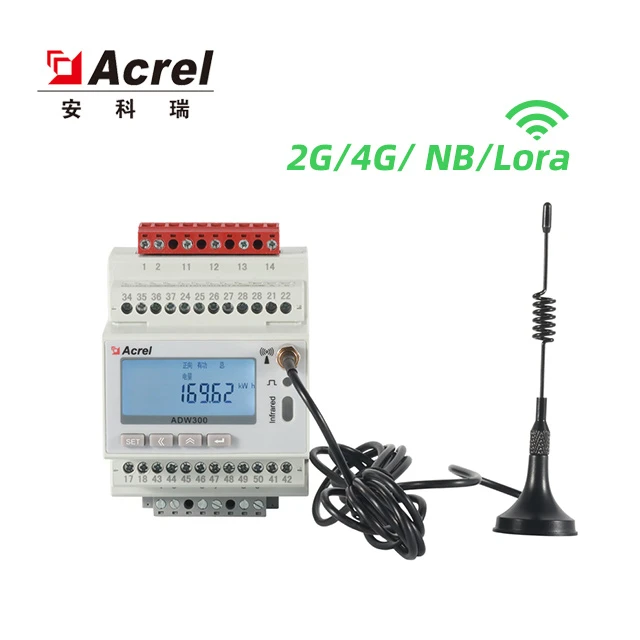

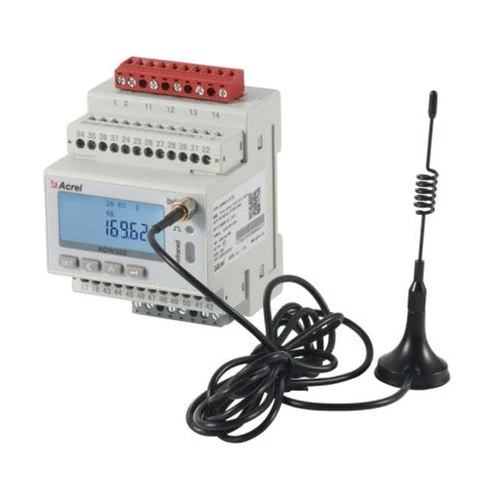

Udseende
 |  |  |
Med fremkomsten af lavenergi-, wide-area networking-teknologier (LPWAN), såsom Acrels LoRa-enheder og den åbne LoRaWAN-protokol, viser nye smarte elmålingsløsninger sig at være et overbevisende alternativ til andre tilslutningsmuligheder for både Internet of Things (IoT) ) netværk og smart grid-applikationer. Lora/LoRaWAN energimålere tillader indsamling af energimåleraflæsninger og transmitterer data over flere kilometer til aggregering.
Parametre
Spændingsindgang | Nominel spænding | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Reference frekvens | 50 Hz | |
Forbrug | <0.5va(each> | |
Nuværende input | Indgangsstrøm | 3x1(6)A; 3×1(6)A（ADW300W, 3×20(100)A（ADW300W） |
Start aktuel | 1‰Ib (Klasse0.5S), 4‰Ib(Klasse1) | |
Forbrug | <1va(each> | |
Hjælpekraft | Strømforsyning | AC85~265V |
| Strømforbrug | <> | |
Måleydelse | Standard | IEC62053-22:2003, IEC62053-21:2003 |
Aktiv energi nøjagtighed | Klasse0.5S（ADW300）, Klasse1（ADW300W） | |
Temperatur nøjagtighed | ±2 grader | |
Puls | Pulsbredde | 80±20ms |
Puls konstant | 6400imp/kWh, 400imp/kWh | |
Meddelelse | Trådløs | Transmission på 470MHz og maksimal afstand i åbent rum er 1 km; 2G; NB; 4G |
Infrarød meddelelse | Den konstante baudrate er 1200 | |
Interface | RS485(A,B) | |
Tilslutningstilstand | Afskærmede parsnoede ledere | |
Protokol | MODBUS-RTU |
Funktionsbeskrivelse
Fungere | Funktionsbeskrivelse | Funktion give |
Visningstilstand | LCD | ■ |
Energimåling | Aktiv kWh (positiv og negativ), kvadrantreaktiv kraft energi | ■ |
Elektrisk måling | U,I, P,Q,S,PF,F | ■ |
Harmonisk funktion | THDv,Harmonicon 2.-31st | ■ |
Pulsudgang | Aktiv pulsudgang | ■ |
Tre-faset ubalance grad | Spændingsubalance, strømubalance | ■ |
Temperaturmåling | Temperaturen på A/B/C/N (Alternativ konfiguration: T) | □ |
DI/DO | 4DI,2DO（Alternativ konfiguration: K） | □ |
Efter nuværende | Envejs efter strøm (Alternativ konfiguration: L) | □ |
LED display | Puls LED display | ■ |
Ekstern strømtransformer | Ekstern åben type strømtransformer (Alternativ figuration: W) | □ |
Elektrisk parameter | Underspænding, understrøm, overstrøm, underbelastning osv | ■ |
Meddelelse | Infrarød kommunikation | ■ |
RS485（Alternativ konfiguration: C） | □ | |
Trådløs transmission på 470MHz (Alternativ figuration: LR) | □ | |
GPRS (Alternativ konfiguration: 2G) | □ | |
NB-IOT (Alternativ konfiguration: NB) | □ | |
4G (Alternativ konfiguration: 4G) | □ |
( ■ inden for □ valgfrit )
Dimensioner
Dimension af fejlstrømstransformator
specifikationer | Nuværende vurdering | Indvendig diameter Φ mm | Udvendig diameter Φ mm | Vægt |
AKH-0.66L45 | 16-100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100-250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250-400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400-800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800-1500A | 200 | 240 | 1.94 |

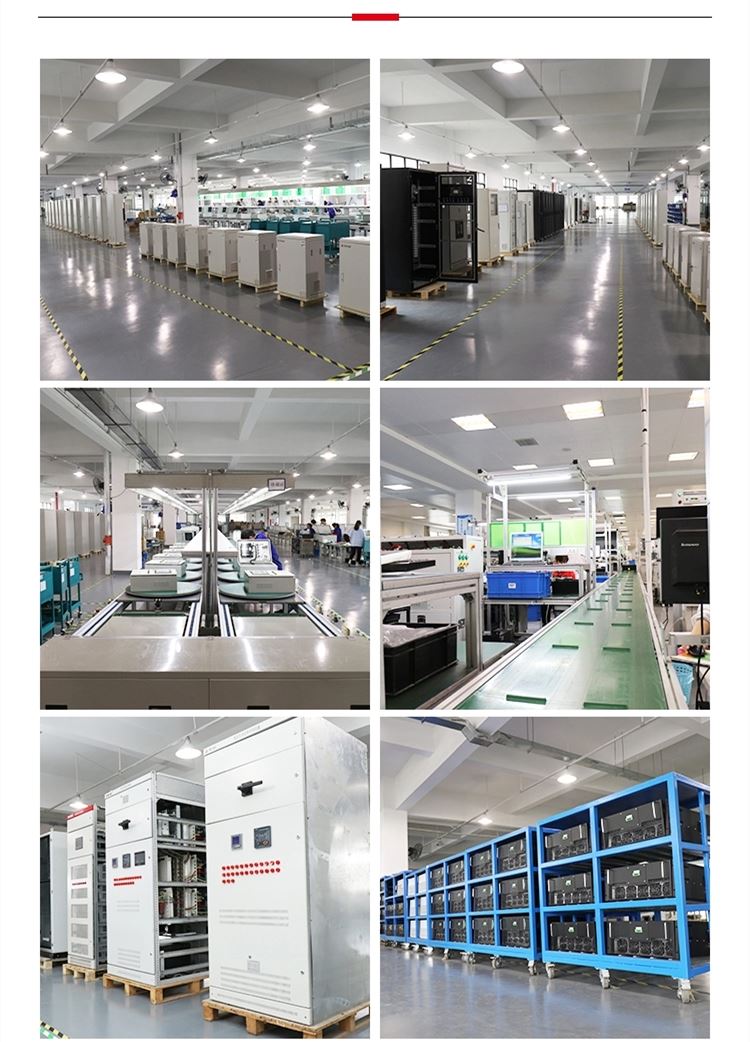

Professionel teknisk support og behandlingsmaskiner

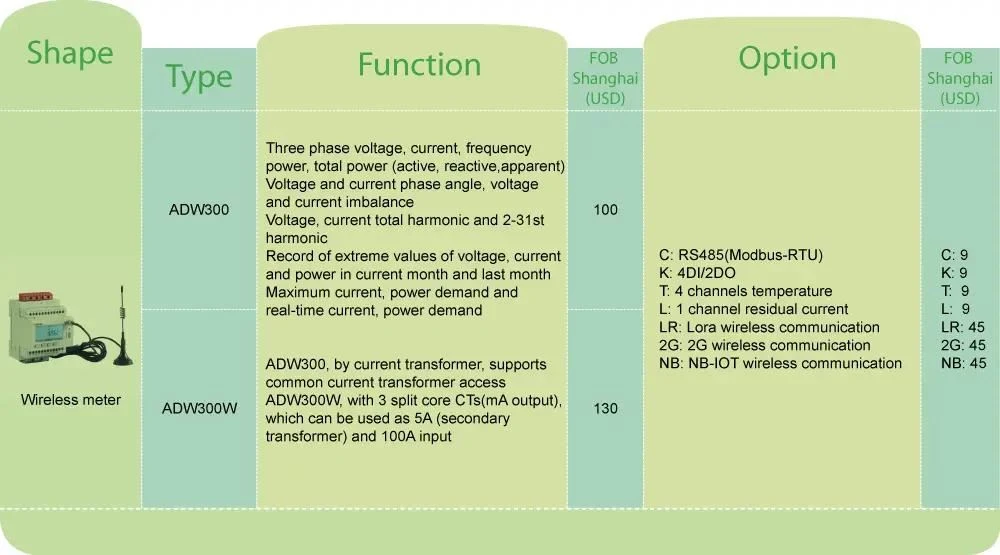

citat
(kontakt os for at kende prisen på WiFi / 4G-versionen)
Hot Tags: trådløs ac magt måler
