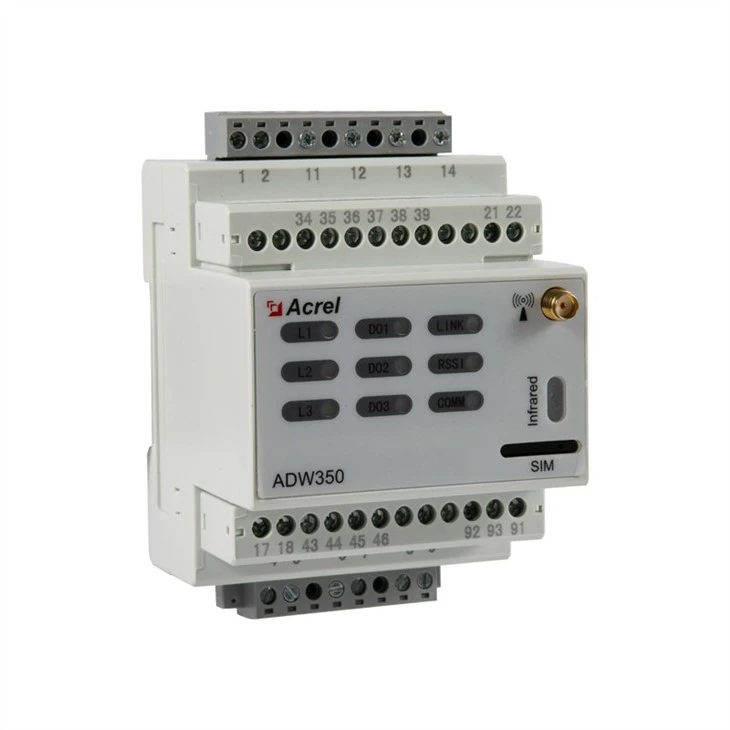

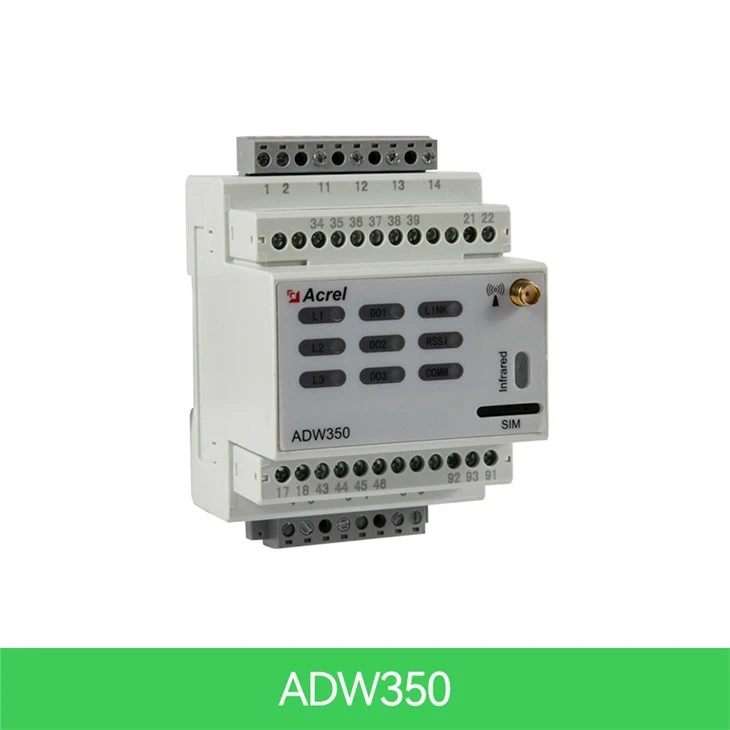

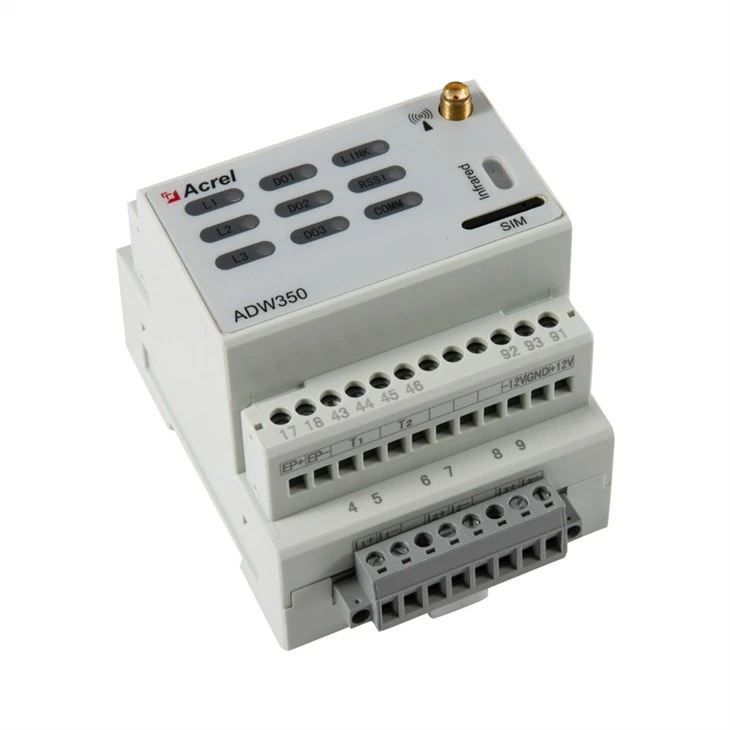

Beskrivelse

ADW350 Wireless Metering Meter bruges hovedsageligt til at måle trefaset aktiv energi på lavspændingsnetværk. Produktet kan prale af fordele, herunder kompakt størrelse, høj præcision, rige funktioner. Ifølge forskellige krav er der mange kommunikationsfunktioner som RS485-kommunikation, NB, 4G, tilføjelse af den nye aktuelle samplingstilstand ved hjælp af en ekstern transformer.

Den kan installeres fleksibelt i fordelerboksen for at opnå underpunkt elektrisk energimåling, drift og vedligeholdelsesovervågning eller strømovervågningskrav for forskellige regioner og forskellige belastninger.

Parameter

Spændingsindgang	Nominel spænding	AC: 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Reference frekvens	AC: 50Hz
	Forbrug	<0.5va (each="">
Nuværende input	Indgangsstrøm	AC: 3×20(100)A DC: 50A, 100A
Nuværende input	Forbrug	<1va (each="">
Hjælpekraft	Strømforsyning	AC: 85~265V DC: 48V±20 procent
Hjælpekraft	Strømforbrug	<>
Måleydelse	Elektrisk parameter	Klasse 0.5
Måleydelse	Aktiv energi nøjagtighed	Klasse 1
	Temperaturområde	-40 grad ~100 grader
	Temperatur nøjagtighed	±2 grader
GØR	Kontaktvurdering	5A, AC250V/DC30V
Puls	Pulsbredde	80±20ms
Puls	Puls konstant	AC:400imp/kWh DC:1600imp/kWh

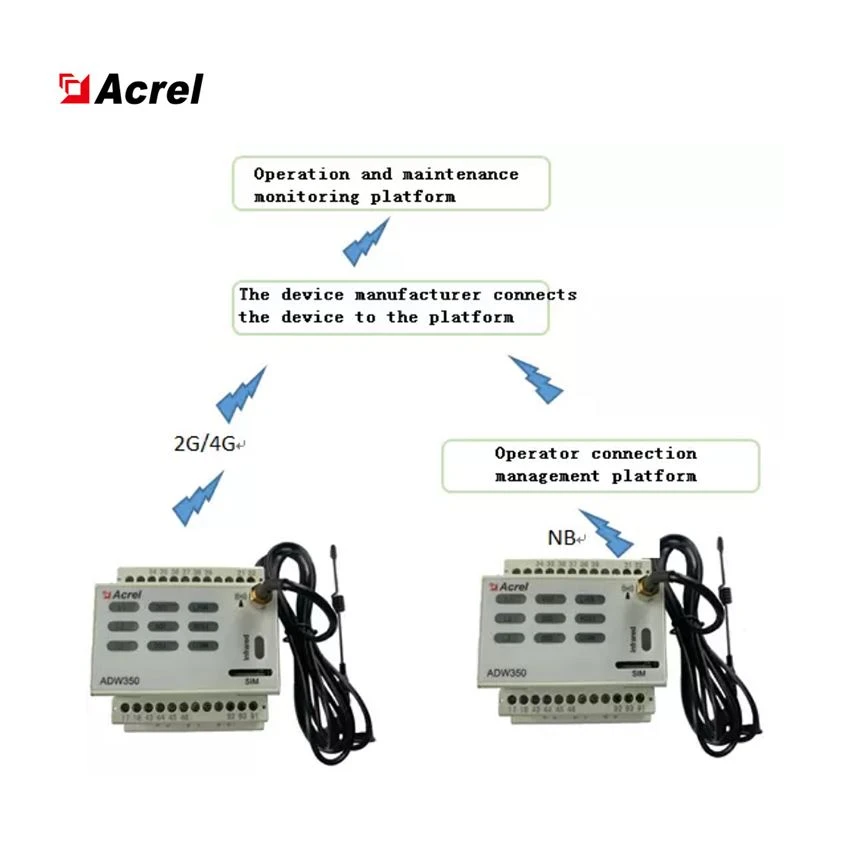

Meddelelse	Trådløs	2G;NB;4G
	Infrarød meddelelse	Den konstante baudrate er 1200
	Interface	RS485(A,B)
	Tilslutningstilstand	Afskærmede parsnoede ledere
	Protokol	MODBUS-RTU

Nøjagtighed

Klasse 0.5
Måling
U, I, P, Q, S, PF, F
Harmonisk funktion

THDv, 2.-31st
DI/DO
3DO

Målekanal

3 DC-kanal eller 1 AC-kanal trefaset

Dimension (L*B*H)
72*71,5*92,6 mm
Installation
DIN 35 mm
Meddelelse
NB-IOT, Infrarød, 2G, 4G
Temperaturmåling
Tovejs temperatur

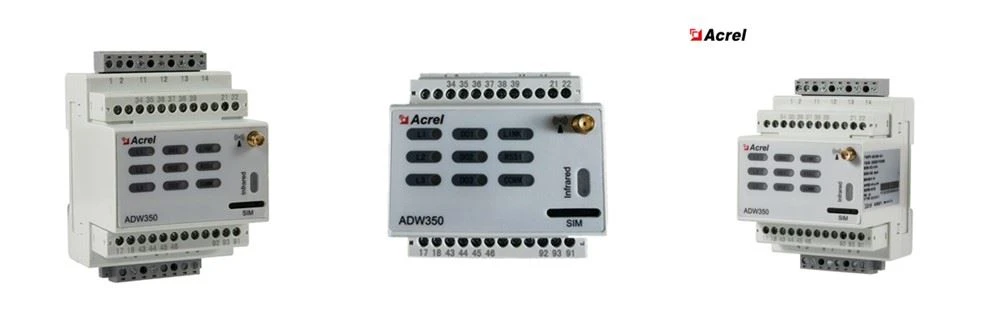

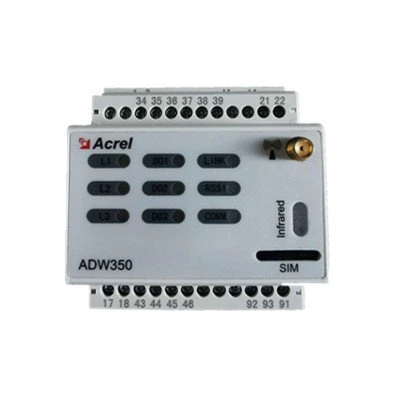

Udseende

112999a_

Sådan vælger du din DC transformer

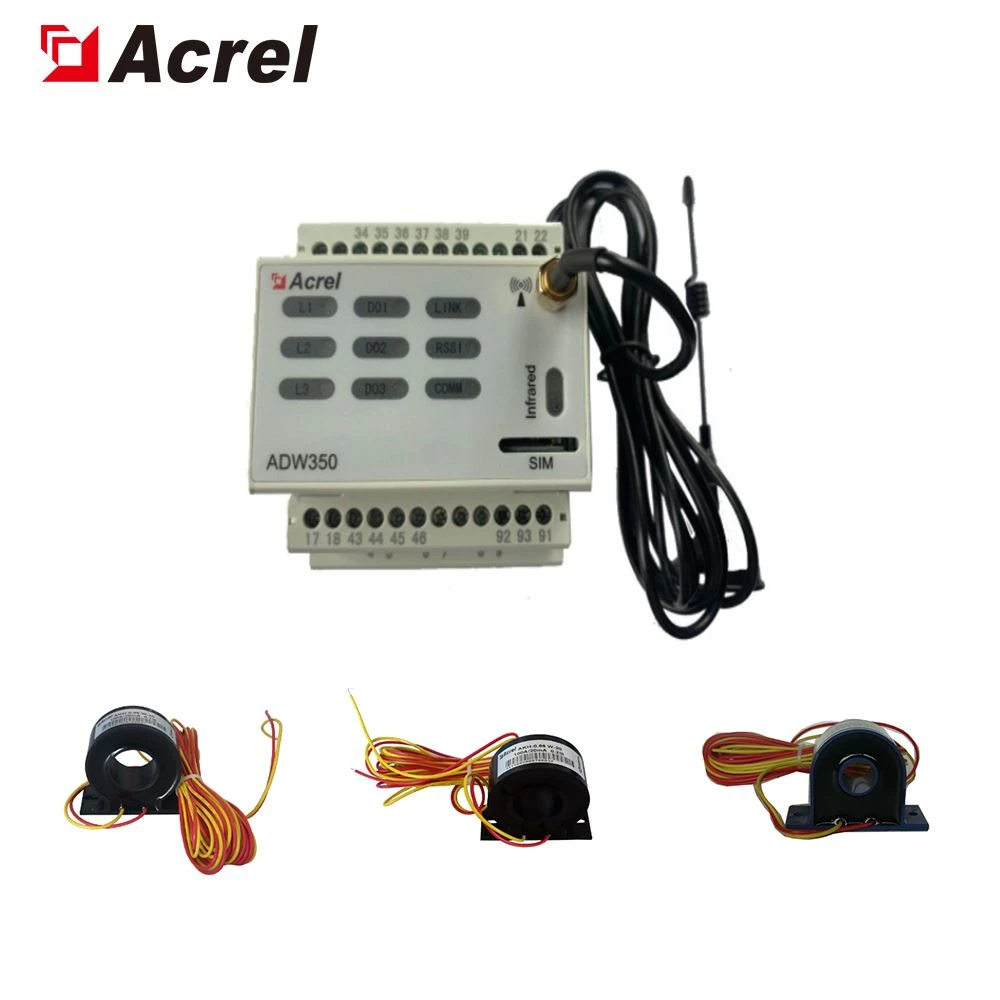

with ct ac

ADW350 Wireless DC Multi-Loop Din Rail Energy Meter bruges hovedsageligt til at måle DC eller tre AC aktiv energi på et lavspændingsnetværk. Produktet kan prale af fordele, herunder kompakt størrelse, høj præcision, rige funktioner.

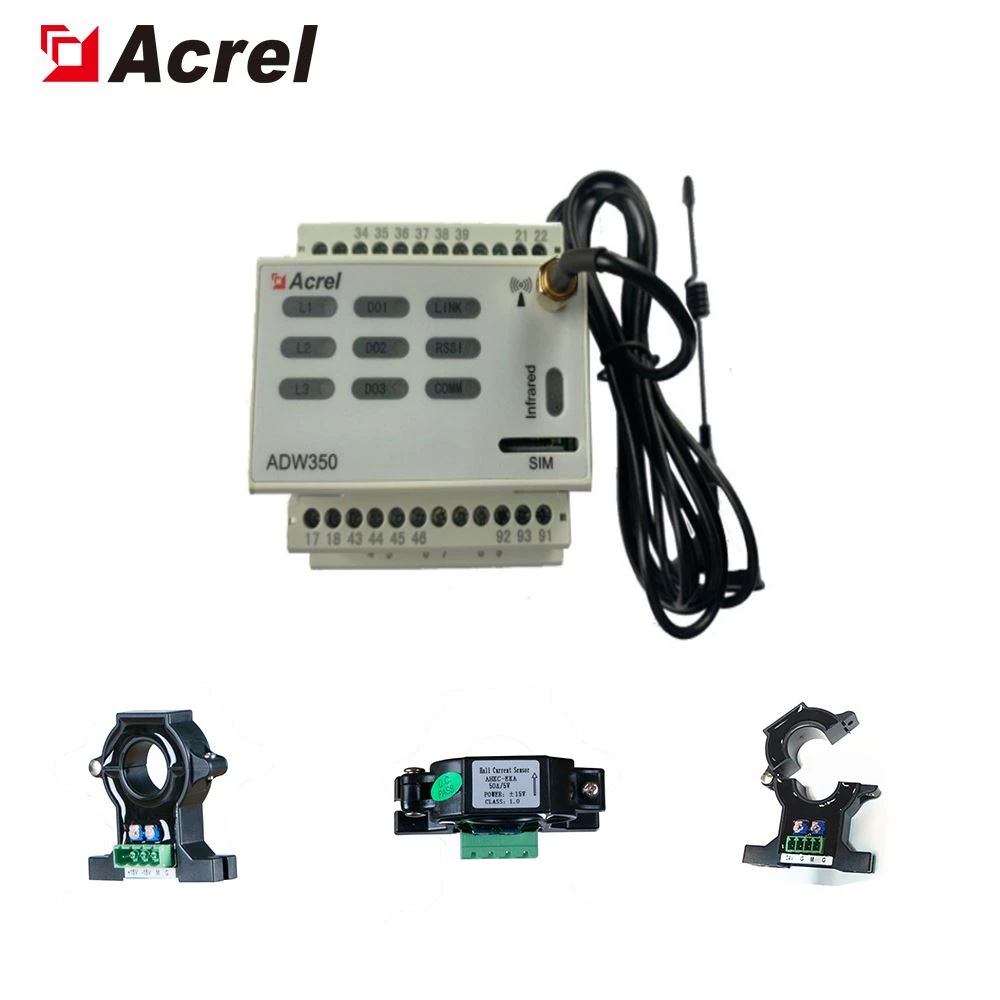

with hall dc

Ifølge forskellige krav er der mange kommunikationsfunktioner som RS485-kommunikation, NB, 4G, tilføjelse af den nye aktuelle samplingstilstand ved hjælp af en ekstern transformer.
