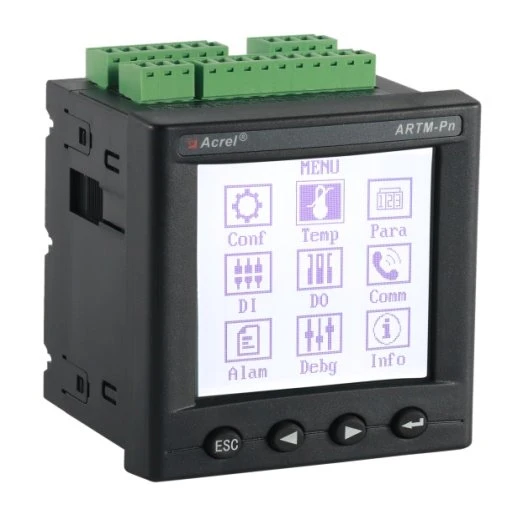

Multikanaltemperaturmonitor

ARTM-Pn trådløst temperaturmåleudstyr er udviklet i overensstemmelse med specifikationen for trådløst temperaturmåleudstyr, NB/T 42086-2016. Den er velegnet til 3-35kV indendørs koblingsudstyr, herunder indbygget koblingsudstyr, håndkærrekoblingsudstyr, fast koblingsudstyr og loop-net koblingsudstyr.

Det er også velegnet til 0.4kV lavspændingskoblingsudstyr såsom fast koblingsudstyr og skuffekoblingsudstyr. De trådløse temperatursensorer kan installeres ved ethvert varmepunkt i koblingsudstyr, enheden bruger den trådløse datatransmissionsteknologi til realtidsoverførsel af overvågede temperaturdata og viser sådanne data på ARTM-Pn lokalt. Derudover kan den netværkes via RS485-porten til fjernintelligent overvågning.

Elementer		Funktioner
Sensor		ATE100, ATE200, ATE300B, ATE300, ATE400
Klassificeret input	Ledningstilstand	3P3L eller3P4L
	Spænding	100V
	Strøm	5A
	Frekvens	50Hz
Nøjagtighedsklassificering	Strøm、Spænding	0,5 klasse
	Aktiv kraft	0,5 klasse
	Reaktiv effekt	0,5 klasse
	Energi	0,5 klasse
Strømkilde		AC85~265V,DC100~300V
Strømforbrug		8W
Kommunikation	Protokol	Modbus-RTU
	Baud-hastighed (bps)	2400、4800、9600、19200
Miljø	Temperatur	-10°C~55°C
	Luftfugtighed	≤95%
	Atmosfærisk tryk	86kPa~106kPa
MTBF		≥50000 h

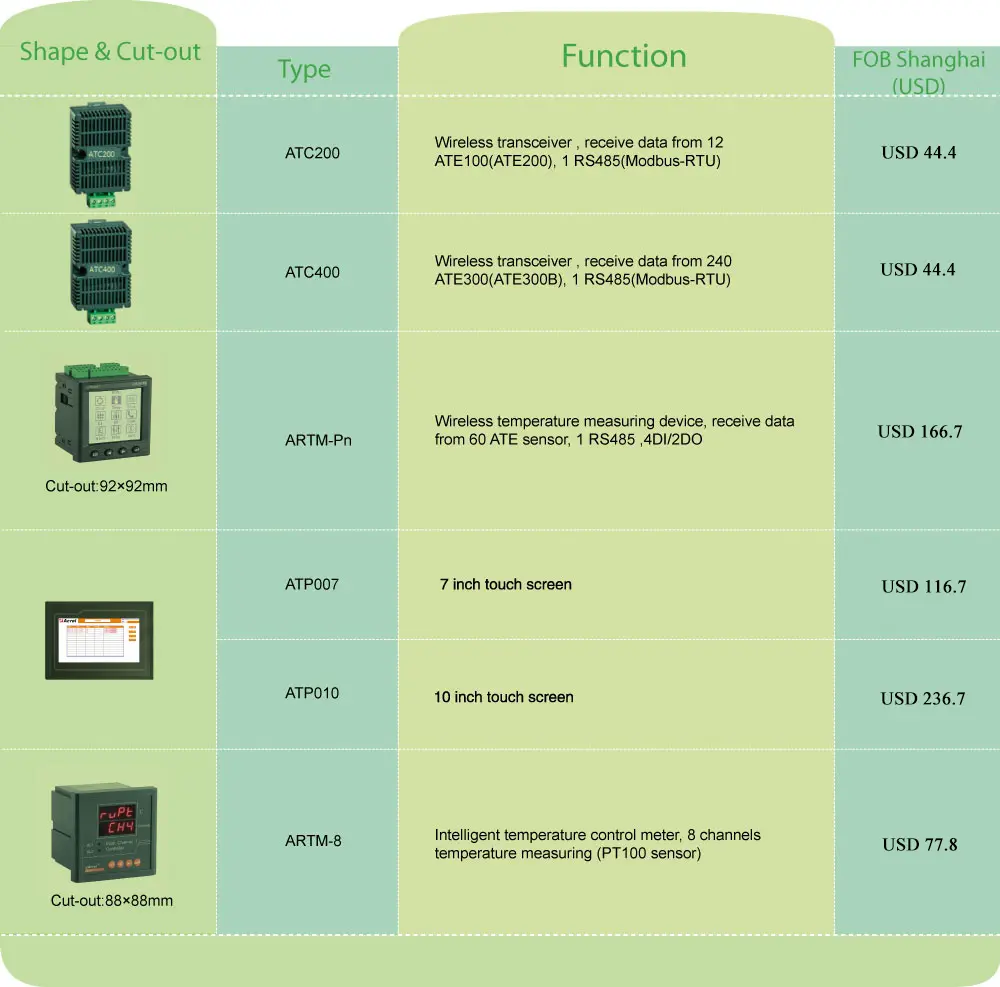

	Trådløs ATE400-temperatursensor Trådløs temperaturmåling; Måling af 240 point; 1 RS485 seriel kommunikation, Modbus-RTU; 2 alarmrelæer; Strømforsyningen tilpasser sig ac/DC 220V, AC/DC110V Din Rail installation
EnTrådløs TE200-temperatursensor Trådløs temperaturmåling; Måling af 60 point; 1 RS485 seriel kommunikation, Modbus-RTU; Strømforsyningen tilpasser sig DC24V.

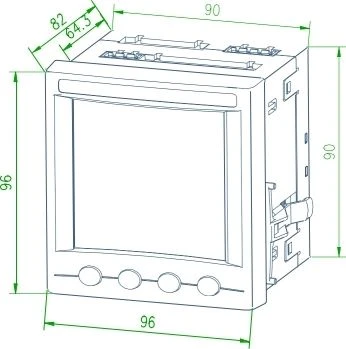

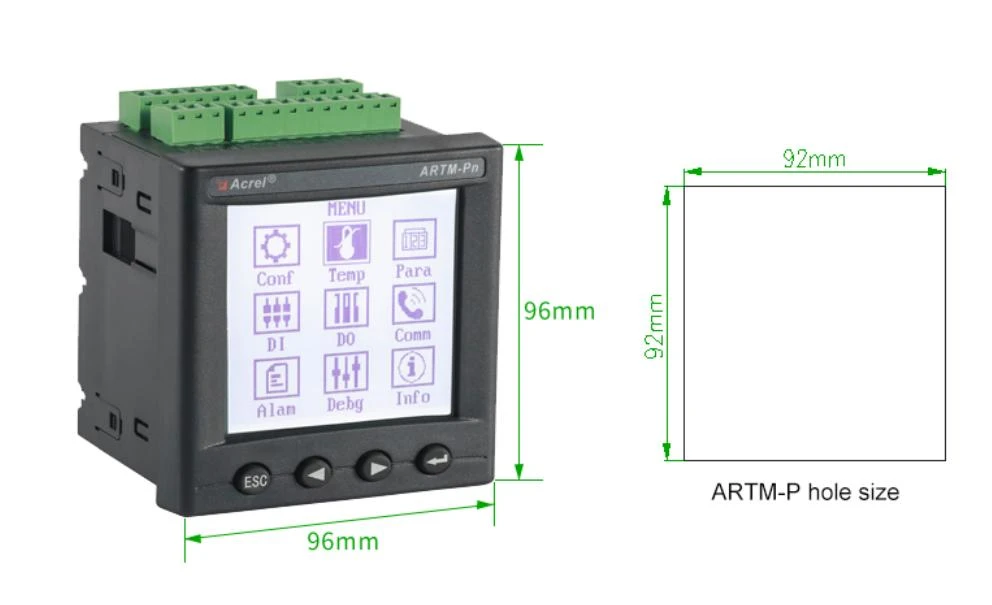

96*96*39 mm (L*W*H)

4-vejs digital indgang 2-vejs relæudgang Working Power Supply

Trådløs temperaturmåling RS485-kommunikation typisk løsning

1)

2)

3)

ARTM-seriens elektriske kontakt online temperaturmålingsenhed består af en trådløs temperaturmålingssensor og en modtage-/displayterminal. Alle temperaturdata kan uploades til det trådløse temperaturmålingssystem for at realisere den omfattende overvågning af de elektriske kontakter i transformations- og distributionsprocessen.

Lavspændingskabinettet er udstyret med 6 point; kondensatorskabet er udstyret med 3 punkter; det udgående kabinet er udstyret med 3 point for hvert kredsløb.
