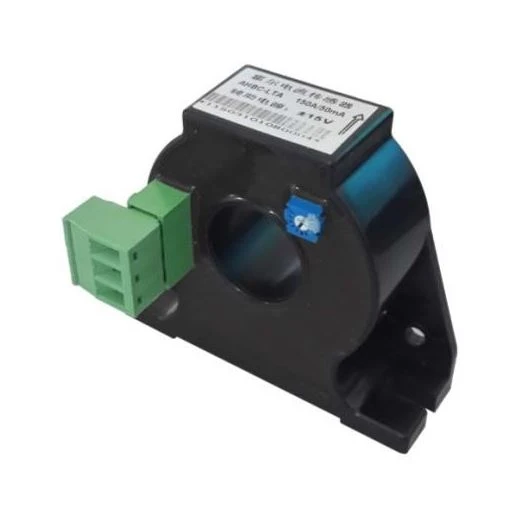

Lukket kredsløb Hall strømsensor kaldes også Hall magnetisk balancering strømsensor. Det inkorporerer den nævnte teori med magnetisk balancering teori. Med andre ord koncentrerer den ferromagnetiske feltkoncentrator magnetfeltet genereret af primærstrøm og anvender det på Hall-komponenten. Derefter forstærkes spændingssignaludgangen fra Hall-komponenten og bliver input af effektforstærker. Den forskudte strømning strømmer gennem den sekundære kompenserende spole. Magnetfeltet genereret af sekundær spole er modsat det felt, der genereres af primær strøm. På den måde kompenseres det primære felt, og halloutputtet reduceres gradvist. Når det primære felt svarer til det sekundære felt, og forskydningsstrømmen holder sig stabil, er det den magnetiske afbalancering. Dette kredsløb består hovedsageligt af elektromagnetisme konvertering komponent, kredsløb forstærker og drev kompensere kredsløb.

1 Forklaring på type

2Specifikationer og størrelse (enhed：mm)

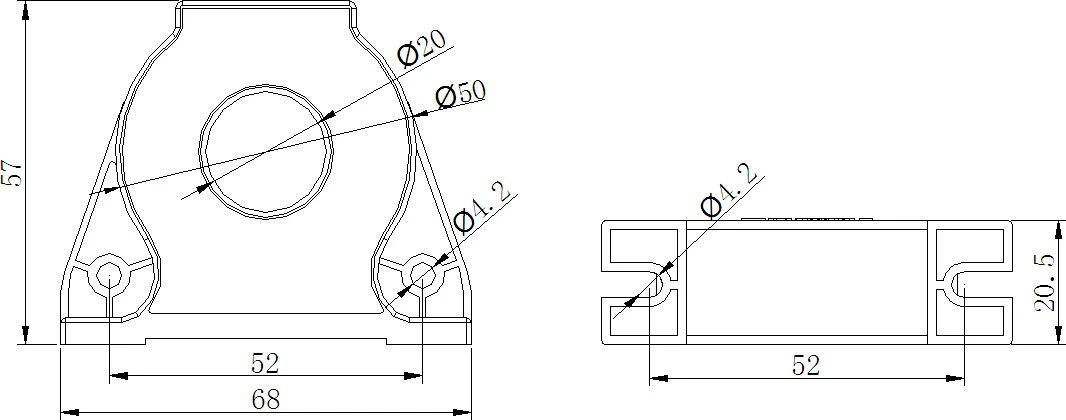

2.1 Konturstørrelse af AHBC-LTA

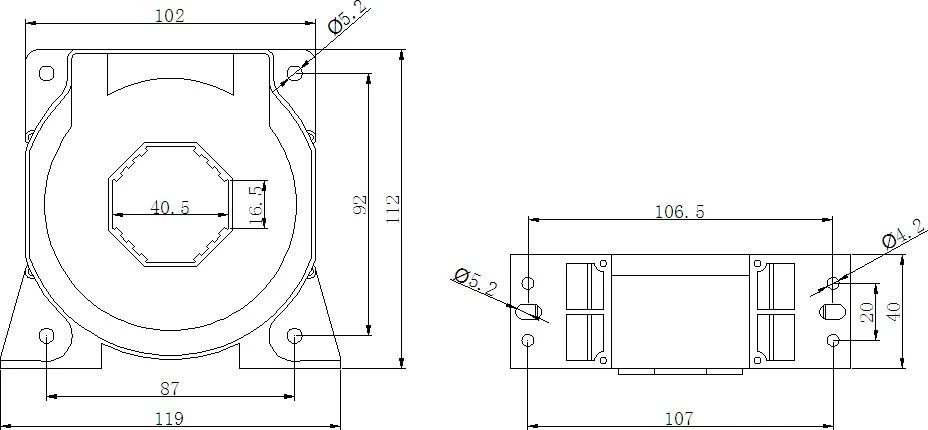

2.2Dispositionsstørrelse for AHBC-LT1005

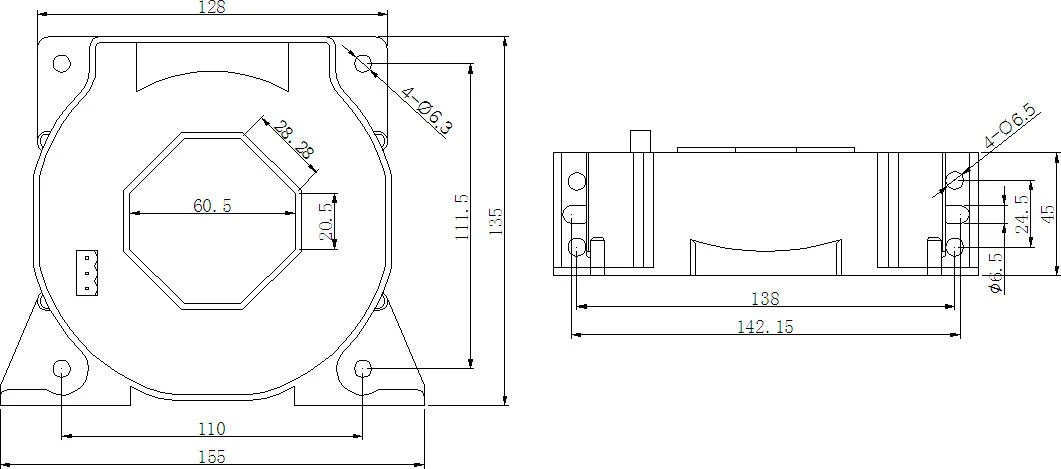

2.3 Ahbc-LF's konturstørrelse

3.Krydshenvisningstabeller for spec. -parameter

Specifikation	Nominel strøm	Strømforsyning	Nominel output	Måling af blænde (mm)	Præcisionsgrad
AHBC-LTA	100~300A	±15V	50mA /100mA	φ 20	0.5
AHBC- LT1005	1000A	±15V	200mA	/	0.5
AHBC-LF	2000A	±15V	400mA	/	0.5
