Produktbeskrivelse

Lukket kredsløb Hall strømsensor kaldes også Hall magnetisk balancering strømsensor. Det inkorporerer den nævnte teori med den magnetiske balanceteori. Med andre ord koncentrerer den ferromagnetiske feltkoncentrator magnetfeltet genereret af den primære strøm og anvender det på Hall-komponenten. Derefter forstærkes spændingssignaludgangen fra Hall-komponenten og bliver input af effektforstærkeren. Den forskudte strømning strømmer gennem den sekundære kompenserende spole.

Magnetfeltet genereret af den sekundære spole er modsat det felt, der genereres af den primære strøm. På en sådan måde kompenseres det primære felt, og Hall-outputtet reduceres gradvist. Når det primære felt svarer til det andet, og forskydningsstrømmen holder sig stabil, er det den magnetiske afbalancering. Dette kredsløb består hovedsageligt af en elektromagnetisme konvertering komponent, kredsløb forstærker og drev kompensere kredsløb.

Udseende

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimension

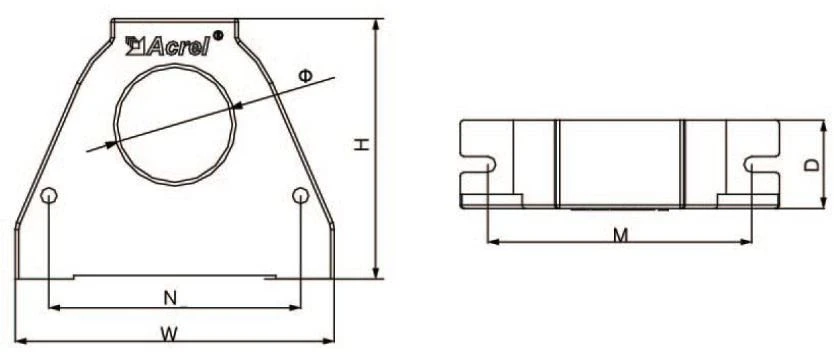

Fig.1

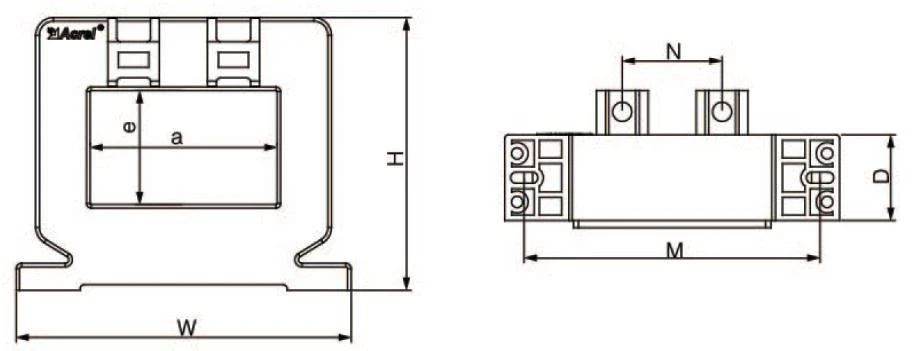

Fig.2

Størrelsesspecifikation	Dispositionsstørrelse(mm)			Gennem størrelse(mm)			Montering størrelse(mm)		Figur
Størrelsesspecifikation	W	H	D	en	e	Φ	M	N	Figur
AHKC-E	53	72	16	/	/	21	47	/	Fig.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Fig.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-F	74	57	22	43	13	/	/	22	Fig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Fig.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Fig.2

Aktuelt forhold

Specifikation	Nominel strøm	Strømforsyning	Nominel output	Måling af blænde (mm)	Precisio n grad
AHKC-E	0~(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0~(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0~(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0~(50-500)A	12V/15V/24 V	4~20mA	20.5*10.5	1
AHKC-F	0~(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0~(200-1500)A	±15V	5V	52*15	1
AHKC-HAT	0~(400-2000)A	±15V	5V	52*32	1
