Produktionsbeskrivelse
Hallstrømsensorer bruges hovedsageligt til at isolere og konvertere AC, DC, puls og andre komplekse signaler. Efter signalstyring af aktuelle signaler er konverteret i henhold til Hall Effect Theory, kan de erhverves direkte af AD, DSP, PLC, sekundære instrumenter og andre enheder.
Hall-strømsensorer er bredt anvendelige til opsamling og feedback i strømovervågning, batteriapplikation, inverter, solenergistyring, jævnstrømskabinet, DC-motordrev, galvanisering, svejsning, frekvensomformer, UPS-servostyringssystemer. De har hurtig respons, en bred vifte af målinger, høj præcision, stærk overbelastningskapacitet, god linearitet og fremragende anti-interferens ydeevne.

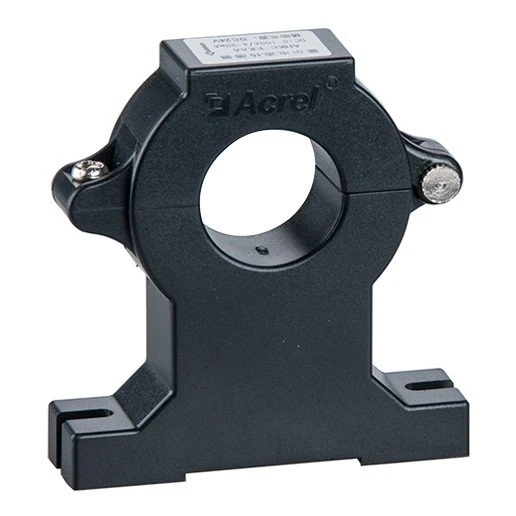

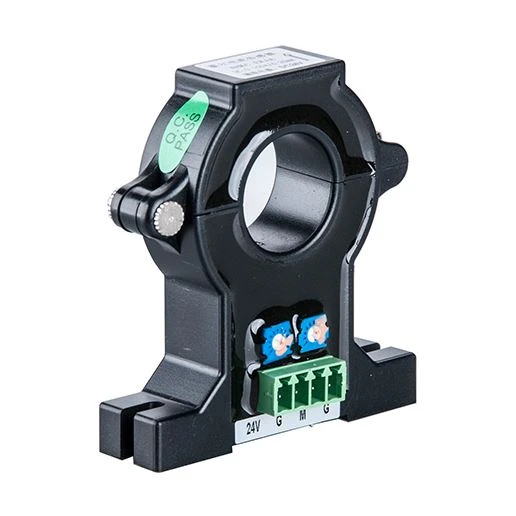

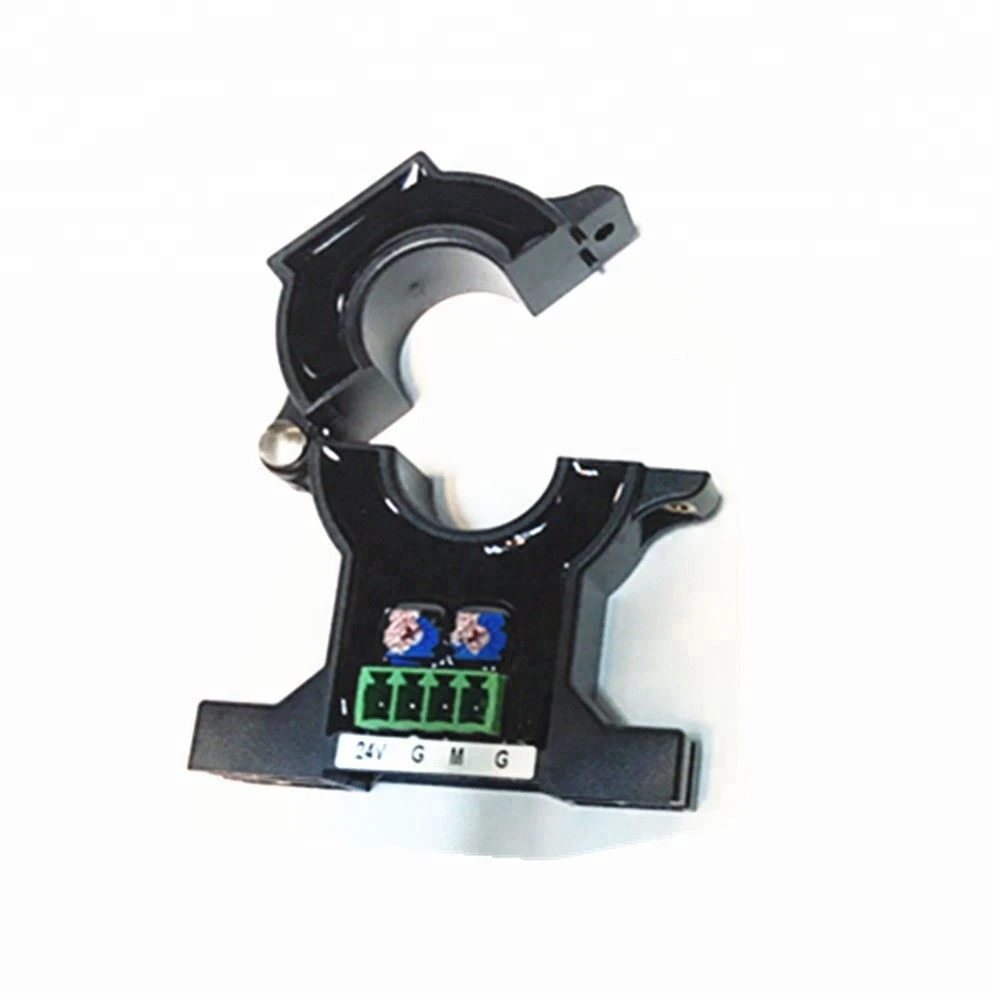

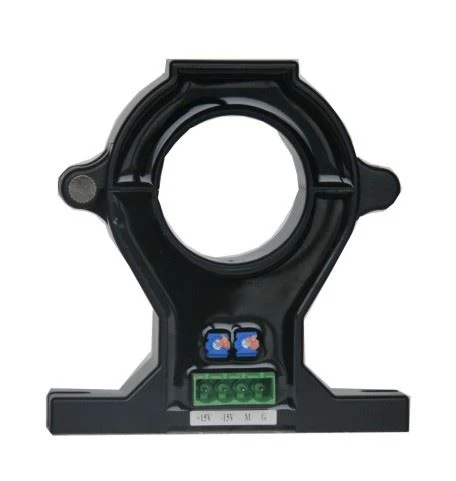

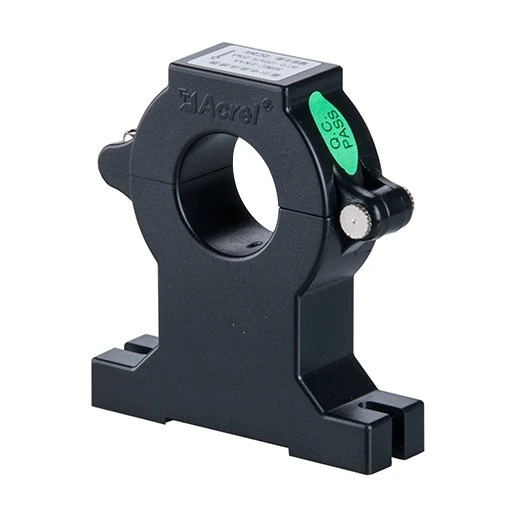

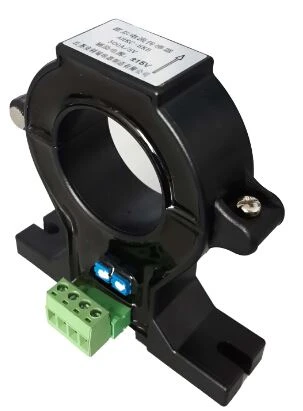

Udseende
Parametre
Tekniske parametre | Data | |||
Split/lukket åben sløjfe | Hall (ægte RMS) | |||
Produktion | Nominel værdi | Spænding: ±5V/±4V | Strøm: 4-20mA | |
Nul offset spænding (strøm) | Spænding: ±20mV | Strøm:±0.05mA | ||
Offset spænding (strøm) drift | Spænding: Mindre end eller lig med ±1.0mV/grad | Strøm:±0.04mA/grad | ||
Linearitet | Mindre end eller lig med 0,2 procent FS | |||
Strømspænding | DC±15V | DC 24V | ||
Båndbredde | 0-20kHz | |||
Responstid | Mindre end eller lig med 5us | Mindre end eller lig med 1ms | ||
Dielektrisk styrke | Tilladt 2500VAC mellem input/output og strømforsyning ved strømfrekvensen | |||
Nøjagtighedsklasse | 1.0 | |||
Omgivende forhold | Temperatur | Driftstemperatur:-25 grad - plus 70 grader ; opbevaringstemperatur: -40 grader - plus 85 grader | ||
Fugtighed | Mindre end eller lig med 95 procent RF, ingen dug, ingen aggressiv gas | |||
Højde | Mindre end eller lig med 3500m | |||

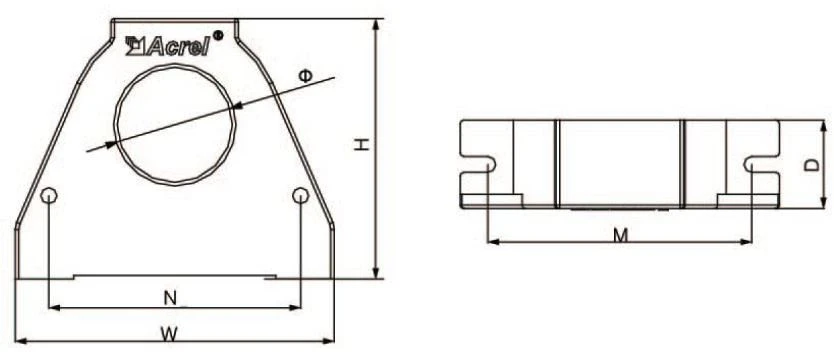

Dimension
 |  |

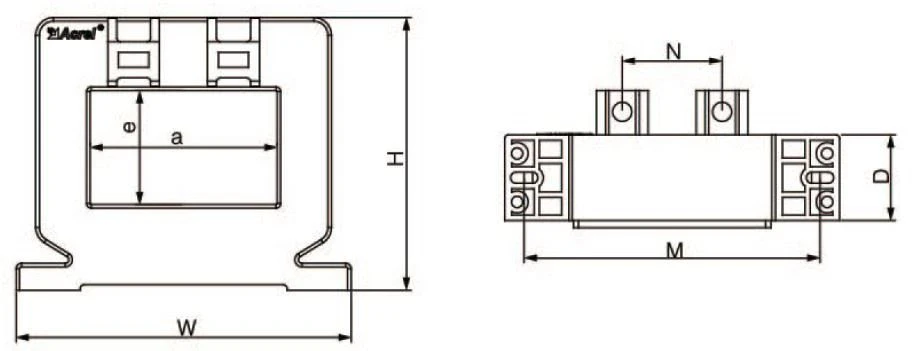

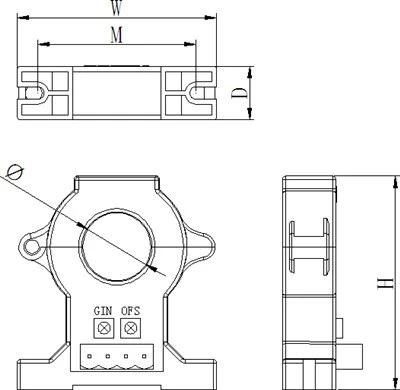

| Fig.1 | Fig.2 |
Størrelsesspecifikation | Konturstørrelse | Gennemgående størrelse | Monteringsstørrelse | Figur | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Fig.1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Fig.1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Fig.1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Fig.1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Fig.1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Fig.1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Fig.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Fig.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Fig.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Fig.2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Fig.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Fig.2 |
Nuværende forhold
 | Specifikation | Nominel strøm | Strømforsyning | Nominel udgang | Måleåbning (mm) | Præcisionsgrad |
AHKC-EKA | 0-(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | DC 0-(50-500)A | 12V/24V | 4-20mA | φ 20 | 1 | |
AHKC- EKDA | AC 0-(50-500)A | 12V/24V | 4-20mA | φ 20 | 1 | |
AHKC-EKB | 0-(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- EKBA | DC 0-(200- 1000)A | 12V/24V | 4-20mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0-(200- 1000)A | 12V/24V | 4-20mA | φ 40 | 1 |
AHKC-K | 0-(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC- KAA | DC 0-(400- 2000)A | 12V/24V | 4-20mA | 64×16 | 1 | |
AHKC- KDA | AC 0-(400- 2000)A | 12V/24V | 4-20mA | 64×16 | 1 | |
AHKC-H | 0-(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0-(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0-(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Bemærk: Nominel strøm uden mærke angiver, at AC- og DC-indgangsstrøm kan måles, angiv venligst ved bestilling.
Lukket Hall Strømsensor
Fig.1
Fig.2
Størrelsesspecifikation | Konturstørrelse (mm) | Gennemgående størrelse (mm) | Montering | Figur | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Fig.1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Fig.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Fig.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Fig.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Fig.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Fig.2 |
AHKC-HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Fig.2 |
Nuværende forhold
| Specifikation | Nominel strøm | Strømforsyning | Nominel udgang | Måleåbning (mm) | Nøjagtighed |
AHKC-E | 0-(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0-(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0-(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0-(50-500)A | 12V/15V/24 V | 4-20mA | 20.5*10.5 | 1 | |
AHKC-F | 0-(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0-(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HAT | 0-(400-2000)A | ±15V | 5V | 52*32 | 1 |
Bemærk: Nominel strøm uden mærke angiver, at AC- og DC-indgangsstrøm kan måles, angiv venligst ved bestilling.
