Beskrivelse

PZ-seriens intelligente DC-energimåler er designet til applikationer som DC-paneler, solenergi, telekommunikationsbasestationer og opladningsporte. Denne serie af instrumenter kan måle spænding, strøm, effekt, fremadgående og tilbagegående effekt i DC-systemet. Den kan bruges til lokal visning og forbindes med industrielt kontroludstyr, computere, fra et måle- og kontrolsystem.

PZ-seriens intelligente DC-energimåler har også en række eksterne undskyldningsfunktioner, som brugeren kan vælge imellem: RS485-kommunikationsinterface, Modbus-RTU-protokol, relæalarmudgang, digital input/output. I henhold til forskellige krav kan du via instrumentpanelets taster indstille forholdet, kommunikationsparametrene

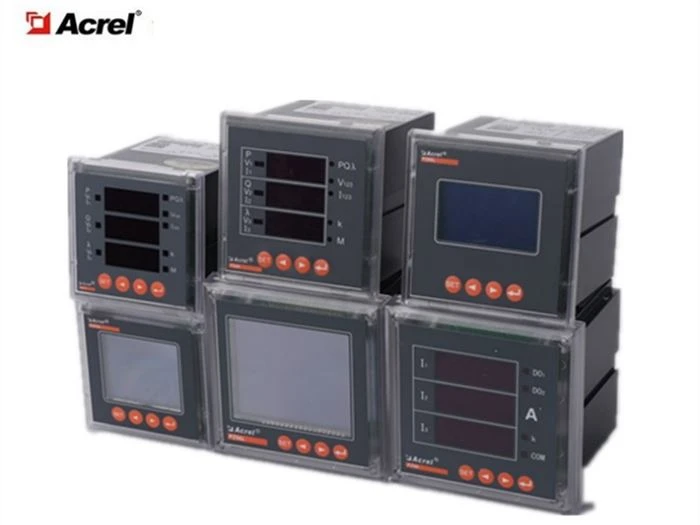

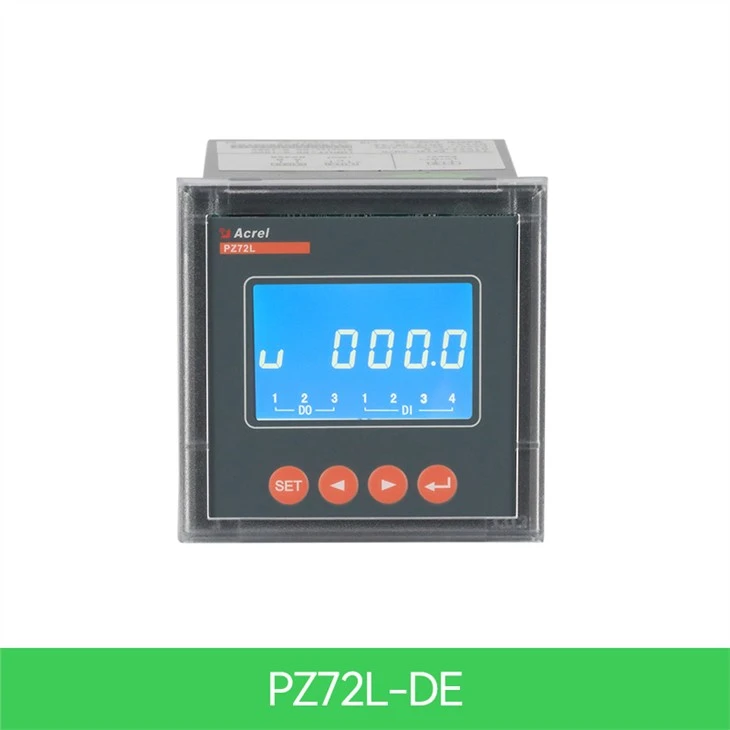

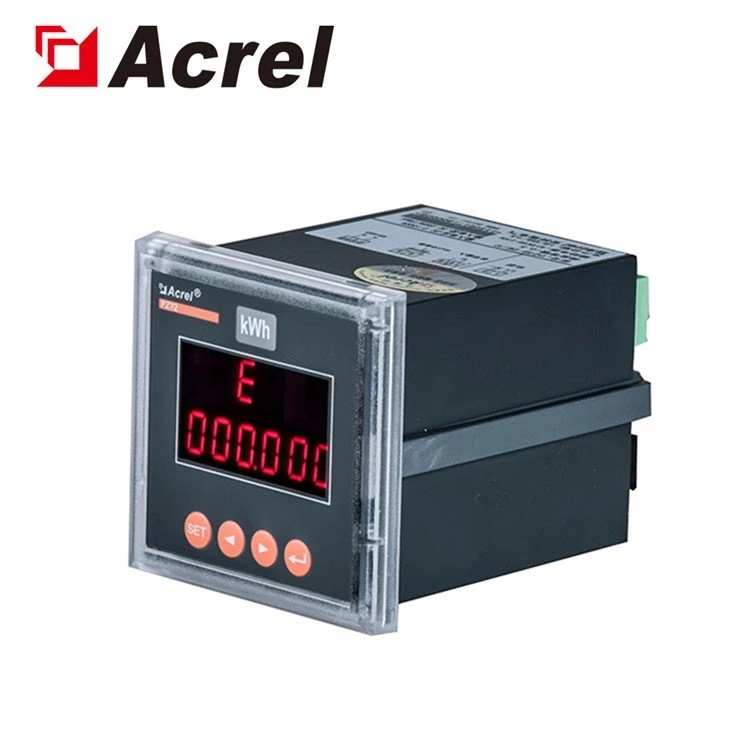

Udseende

Produktet opfylder de relevante tekniske krav i standard Q/GDW1825-2013 DC-strømmålerspecifikation, GB/T29318-2012 Ikke-køretøjsopladning elektrisk energimåling til elektriske køretøjer, Q/GDW364-2009 Enfaset energimålerspecifikation.

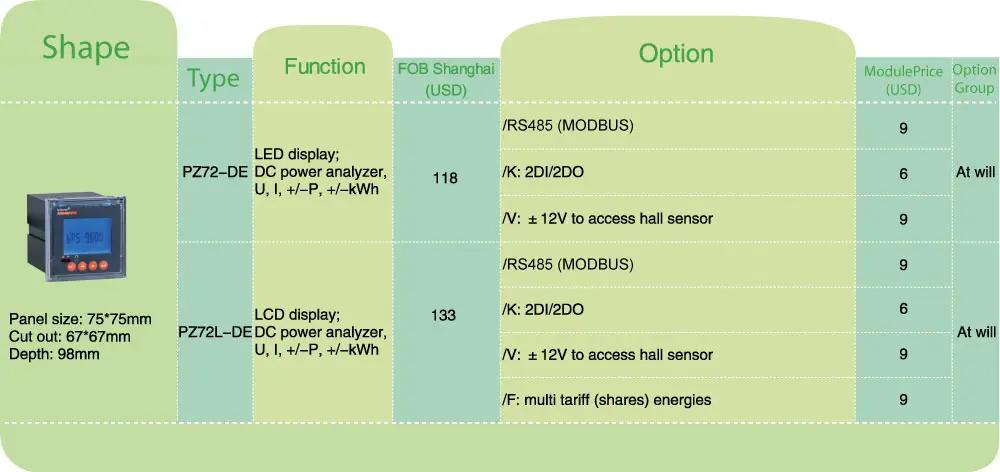

Parametre

Parametre	Værdi
Input	DC spænding	Indgangsområde	0-100V,0-500V,0-1000V
		Indgangsmodstand	Større end eller lig med 6kΩ/V
	DC strøm	Indgangsområde	0-2500A(shunt- eller hallsensor)
		Shunt	Udgang 75mV
		Hal	Output 0-20mA, 0-5V
		Forbrug	Mindre end eller lig med 1mW
	Overbelaste	.2 gange vurdering (kontinuerlig); 10 gange vurdering i 1 sekund
Nøjagtighedsklasse	0.5 klasse
Puls	Spænding og strøm: 750V, 300A, standard pulskonstant: 100imp/kWh
	Spænding og strøm: 1000V, 300A, standard pulskonstant: 100imp/kWh
	Spænding og strøm: 1000V, 200A, standard pulskonstant: 100imp/kWh

Fungere	Måling af elektriske parametre	U, I, P
	Måling af kWh	Aktiv kWh (positiv og negativ) Aktiv kWh (positiv og negativ)
	Multitakst	To sæt køreplaner, et år kan opdeles i 4 tidszoner, hvert sæt køreplaner kan indstilles til 12 daglige tidsslots, 4 satser (F1, F2, F3, F4 er toppe og flade dale), minimumsintervallet for tidsperioden er 15 minutter, og tidsperioden kan indstilles på tværs af nulpunktet. (Kun for LCD flydende krystalmålere)
	Historiske data Record	Den kan tælle den historiske elektriske energi i de sidste 12 måneder (elektrisk energi i forskellige hastigheder). (Kun LCD-måleren har)
	Skift input og output funktion	PZ72 har to switch-udgange og to switch-indgange. PZ96 har to switch-udgange og fire switch-indgange. Kontaktudgangen er relæudgang, som kan realisere "fjernbetjening" og alarmudgang. Kontaktindgangen kan ikke kun indsamle og vise lokal kontaktstatusinformation, men også fjerntransmissionsfunktionen kan realiseres gennem instrumentets RS485, det vil sige "fjernsignal"-funktionen.
	Skærm	LCD eller LED
	Meddelelse	Kommunikationsgrænseflade: RS485, kommunikationsprotokol: MODBUS-RTU eller DL/T645-2007 protokol Baudrate 1200, 2400, 4800, 9600, 19200, 38400 valgfri, infrarød er fastsat til 1200bps.
Kontakt	DI	Tør kontaktindgang, indbygget strømforsyning af instrumentet, fotoelektrisk isolering
Kontakt	GØR	2 relæudgange, normalt åbne kontakter, kapacitet 2A/30VDC eller 2A/250VAC
Strømforsyning	Spændingsområde	85-265VAC,50/60Hz;20-60VDC;100-350VDC
Strømforsyning	Forbrug	Mindre end eller lig med 2W
Isolationsmodstanden	Større end eller lig med 100MΩ
Strømfrekvens modstår spænding	3kV/1min (RMS)
Miljø	Temperatur	Arbejde:-25 grader - plus 65 grader; opbevaring:-40 grader - plus 80 grader
	Fugtighed	Mindre end eller lig med 93 procent RH Ikke-kondenserende
	Højde	Mindre end eller lig med 2500m

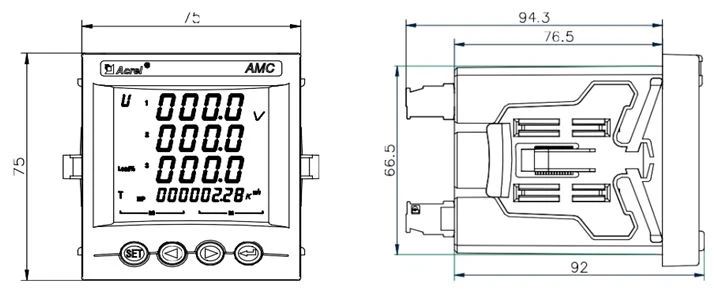

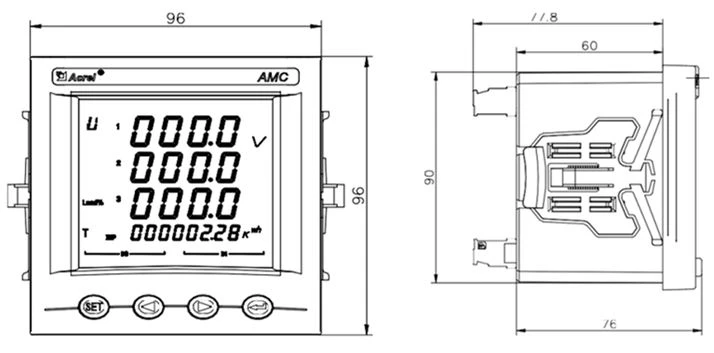

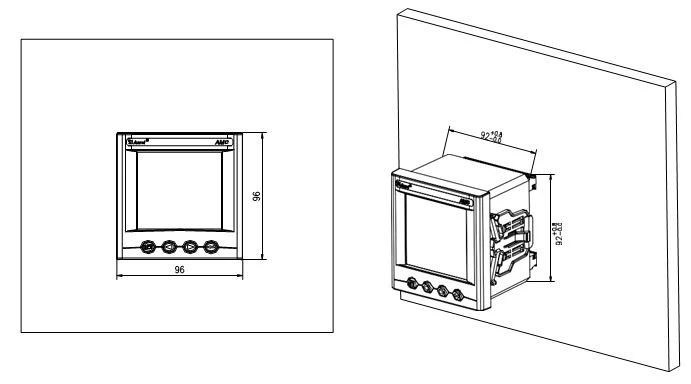

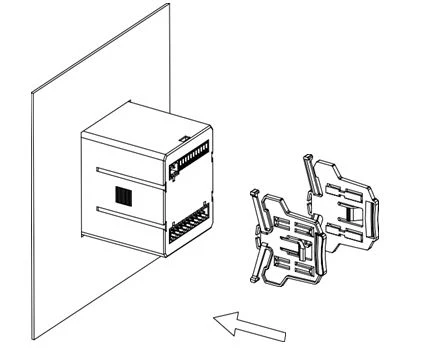

Dimensioner

Omrids	frontplade størrelse		boligstørrelse			udskåret størrelse
Omrids	bredde	højde	bredde	højde	dybde	bredde	højde
72 kvadrat	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 kvadrat	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
