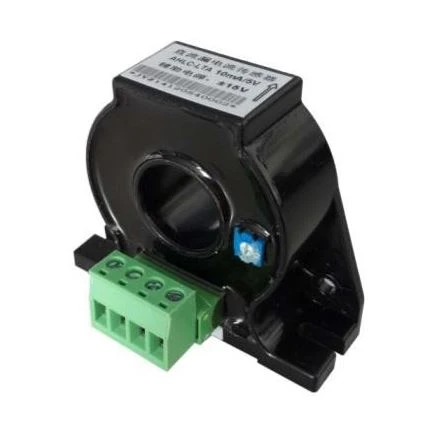

DC lækagestrømsensor

DC lækagestrømssensor er et målemodul, der omdanner den målte jævnstrøm til den proportionale jævnstrøm eller spændingssignal i henhold til fluxgate-teorien, og indgangssiden er meget isoleret fra udgangssiden. Typiske udgange omfatter 4-20mA, DC0-5V og DC0-10V signaler. Disse standardsignaler kan erhverves af forskellige enheder som PLC, RTU og DAS-kort og bruges til forskellige aktuelle overvågningsprogrammer. lækagestrøm transformere omgiver stikkontakten + og – af DC kredsløb.

Det registrerer output signaler af sensorer i kredsløb grene. Hvis isoleringen i kredsløbsgrene er normal, skal den strøm, der passerer sensoren, være lige i den modsatte retning. Udgangssignalet er nul. Hvis en kredsløbsgren er jordet, passerer differensstrømmen lækagestrømtransformeren, og sensorens output er ikke nul. Derfor er det muligt at identificere den jordforbundne gren i DC-systemet ved at registrere udgangssignaler fra kredsløbsgrene. Teorien garanterer nøjagtig linjeidentifikation og forhindrer indflydelsen af distribueret kapacitans.

Specifikation	Nominel strøm	Strømforsyning	Nominel output	Måling af blænde (mm)	Præcisionsgrad

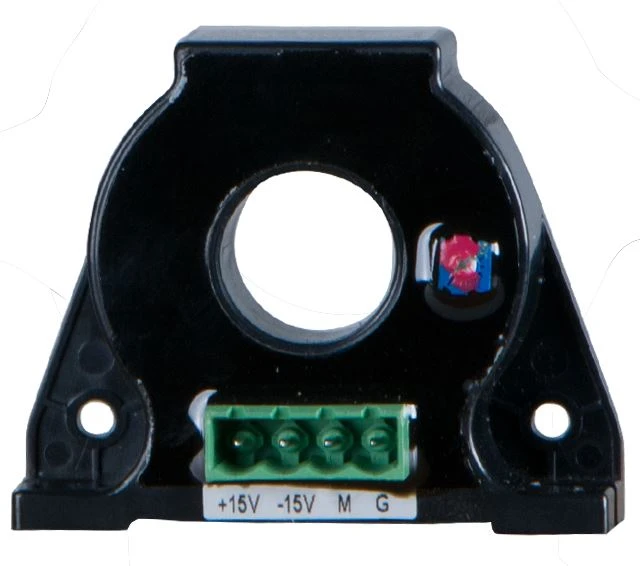

AHLC-LTA	DC 10mA~2A	±15V	5V	φ 20	1
AHLC-EA	DC 10mA~2A	±15V	5V	φ 40	1

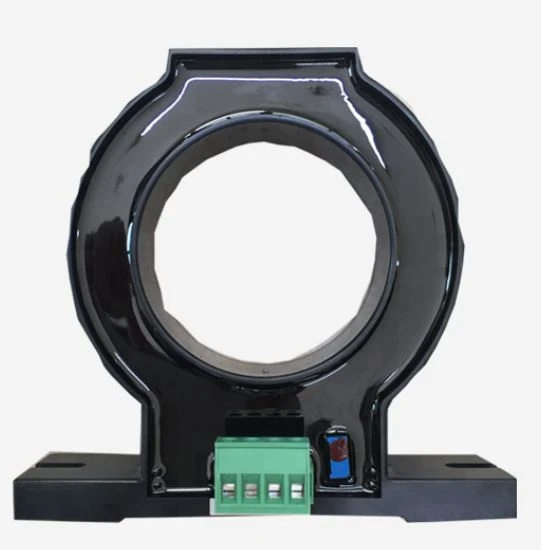

AHLC-EB	DC 10mA~2A	±15V	5V	φ 60	1

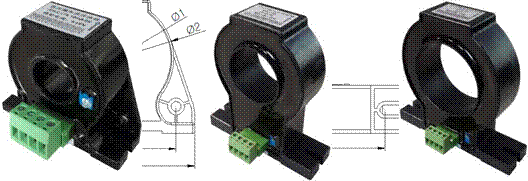

Fig.1	Fig.2	Fig.3

Størrelsesspecifikation	Dispositionsstørrelse(mm)				Igennem størrelse(mm)	Montering størrelse(mm)		Figur
	W	H	D	Φ 2	Φ 1	M	N
AHLC-LTA	68	57	20	50	20	52	52	Fig.1
AHLC-EA	100	108	30	75	40	78	/	Fig.2
AHLC-EB	120	112	30	94	60	98	/	Fig.3
