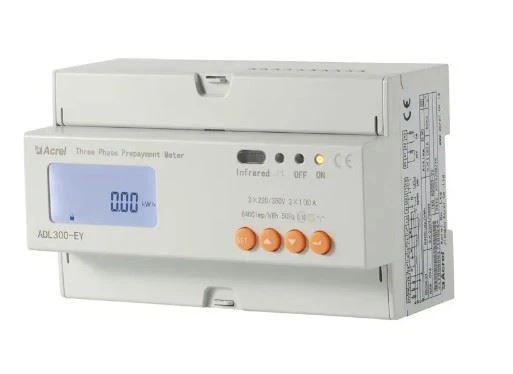

Trefaset forudbetalt energimåler

● Måling: {{0}}fase kWh (Klasse 0,5s), kVarh, Aktiv effekt, Reaktiv effekt, Strøm, Spænding og etc.
● Nominel spænding: 3x380~456V AC & 45~65Hz (spændingssignalindgang tjente også som strømforsyning til måleren)
● Nominel strøm: 3x10(80)A AC (direkte tilslutning); 3x1(6)A AC (forbundet via CT'er)
● Kommunikation: RS485 (MODBUS-RTU); Infrarød
● Autokontrol: Indbygget holderelæ til tænd/sluk-kontrol
● Multi-rate & Multi-tarif: 4 takstsatser (Spike, Peak, Valley og Flat kWh enhedspris)
● Model: ADL300-EY

Beskrivelse

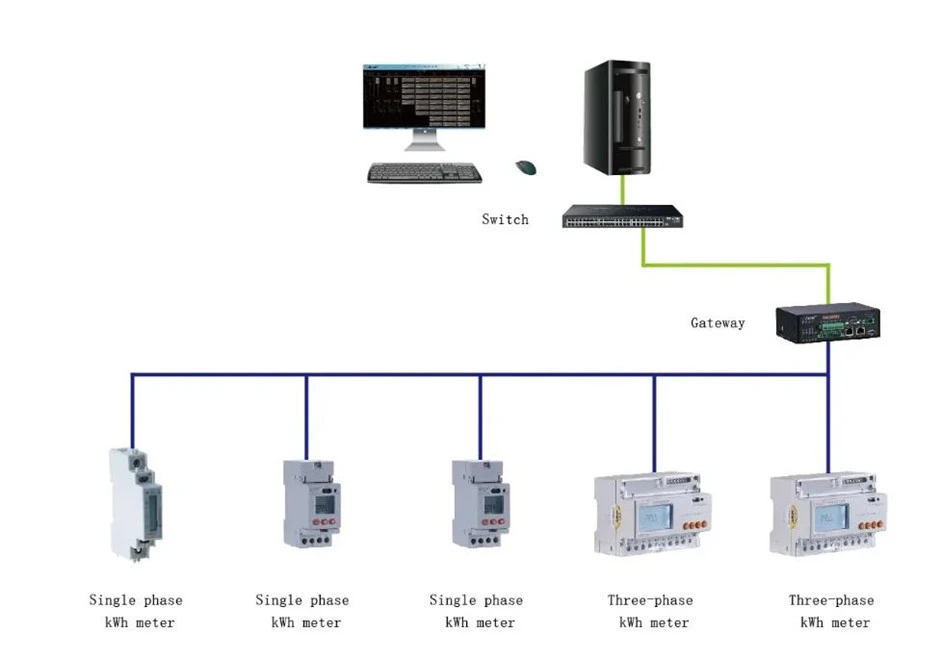

Lige nu har Acrel tre forudbetalte energimålere, ADL100-EY enkeltfasede forudbetalte energimålere med introstyring, ADL300-EY trefasede forudbetalte energimålere med introstyring og ADF400L forudbetalte energimålere, de er udbredt til beregning af henholdsvis enkelt- og trefaset aktiv energi på frekvensen 50 Hz. Måleren har funktioner som forudbetalt, belastningsstyring og RS485 kommunikation osv. Indvendige målere har en lille holdepause for at realisere strømmen til eller fra. Med Acrel IoT kan EMS-platformen realisere fjernstyring af strømmen. Disse målere opfylder de relaterede tekniske krav til elektroniske strømmålere i IEC62053-21, IEC62053-22-standarderne.

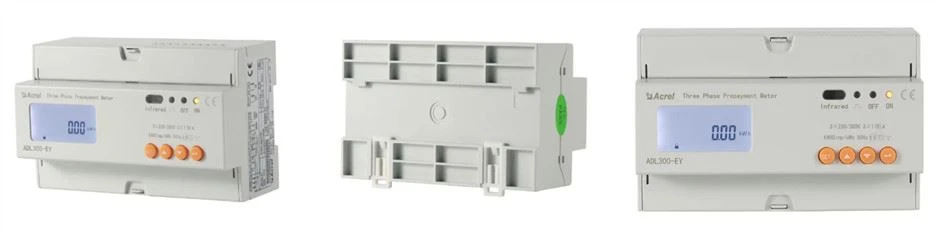

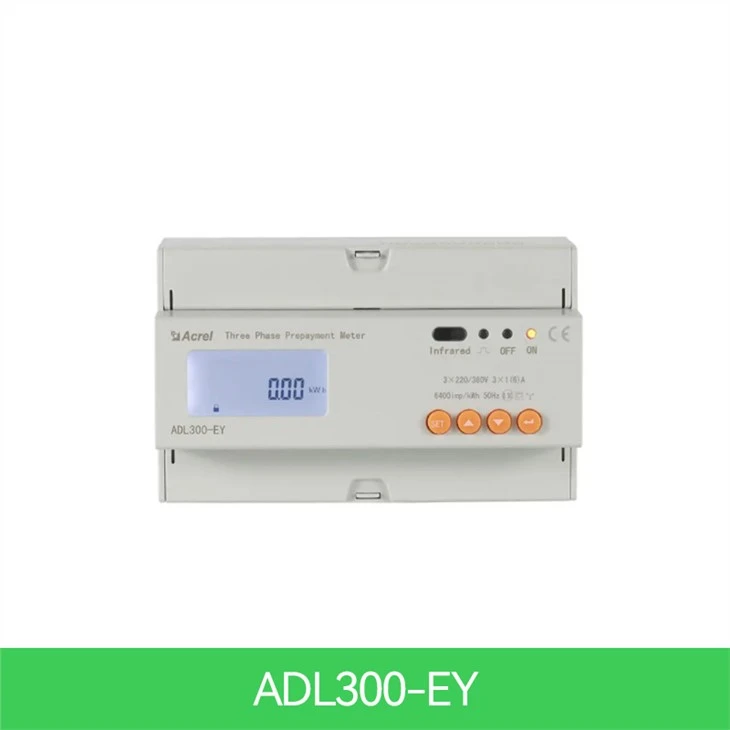

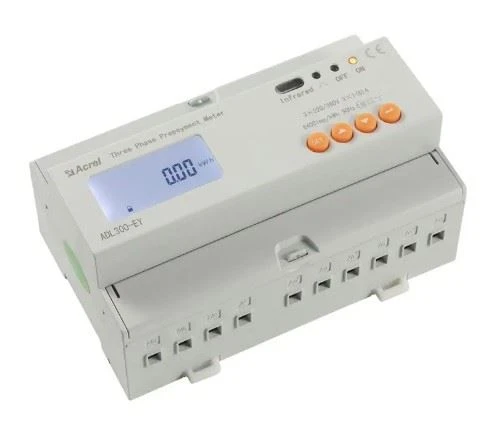

Udseende

Parametre

Teknisk parameter		ADL300-EY
Spænding	Referencespænding	3×220/380V
	Reference frekvens	50 Hz
	Forbrug	<4va(each>
Nuværende	Indgangsstrøm	1(6)A,10(80)A
	Startstrøm	Tilslut direkte: {{0}}.004 Ib, tilslut via CT: 0.002In
	Forbrug	<4va (maximum="">
Måling ydeevne	Nøjagtighed af måling	0.5s klasse
Urets nøjagtighed		Fejl mindre end eller lig med 0.5s/d
Aktiv puls	Pulsbredde	80ms±20ms
Aktiv puls	Puls konstant	6400imp/kWh, 400 imp/kWh
Kommunikation	Interface	RS485(A plus ,B-)
	Tilslutningstilstand	Afskærmede parsnoede ledere
	Protokol	MODBUS-RTU

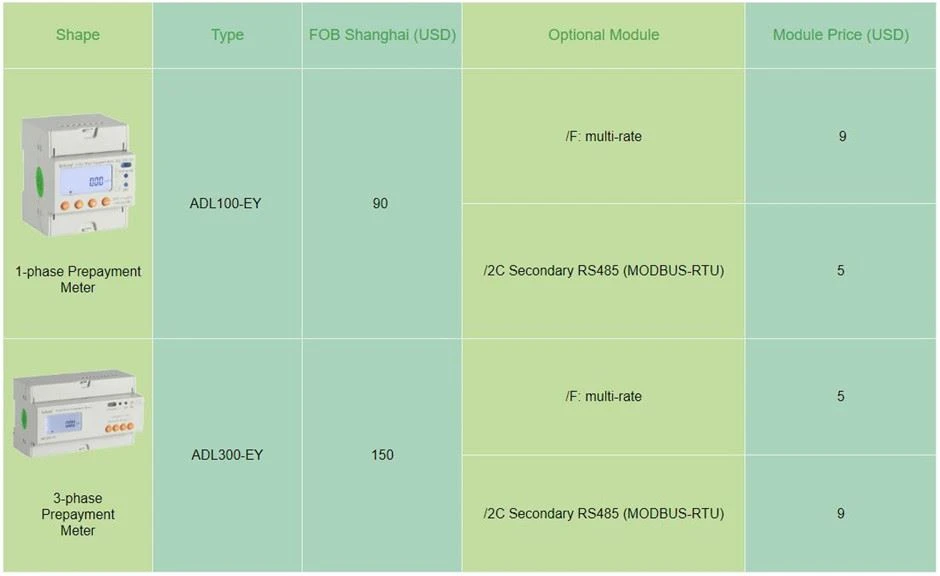

Fungere

Funktionsnavn	Funktionsbeskrivelse		Fungere give
	ADL300-EY	ADL100-EY
Måling af kWh	Samlet aktive kWh (i alt positiv og negativ)		■
Måling af el parametre	U,I,P,Q,S,PF,F		■
Forudbetalt tilstand	Gennem RS485-kommunikation forudbetalt genopladning, datakryptering		■
Styring	Indbygget højkapacitets sub-holde relæ for at opnå belastning on-off kontrol		■
LCD display	8 bit sektion LCD-skærm		■
Meddelelse	Kommunikationsgrænseflade: RS485, Kommunikation protokol: MODBUS-RTU		■
Multitakst	4 takstsatser, 14-tidsinterval pr. dag		□F

(■: betyder standard; □: betyder valgfri）

Bemærk:Forudbetalt funktion kan kun opnås med det forudbetalte system designet af Acrel Co, Ltd.

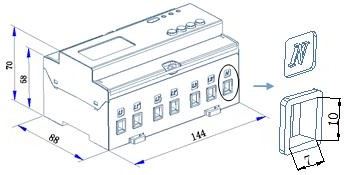

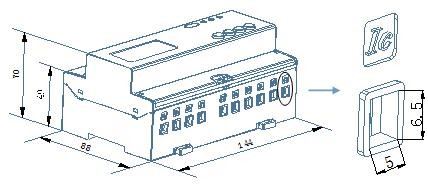

Dimensioner

Direkte tilslutning

Tilslut via CT

Bemærk: Drejningsmomentet for direkte tilslutning bør ikke være større end 4.0N·m, og momentet ved tilslutning via CT bør ikke være større end 2.0N·m.
