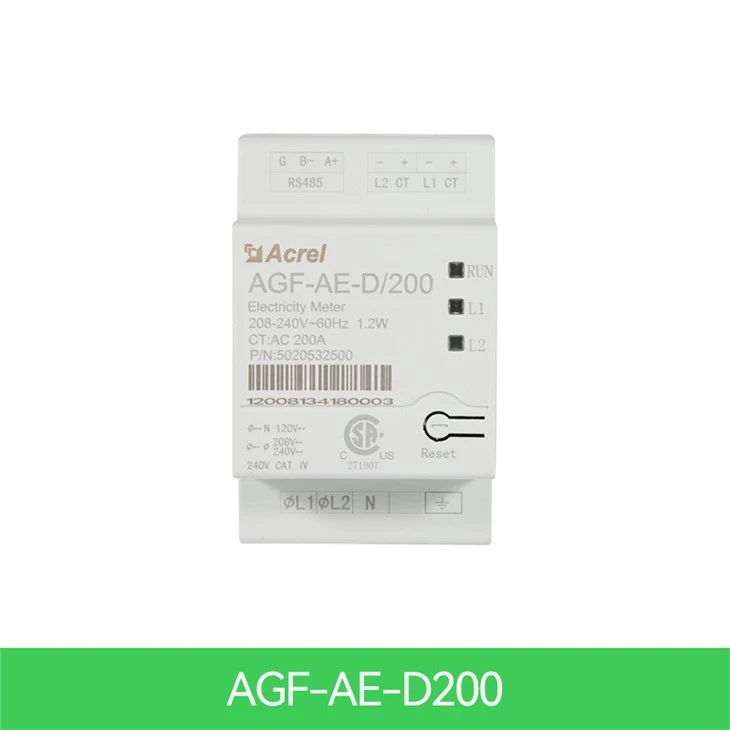

Solar System Meter

I et enkelt invertersystem er måleren forbundet direkte til inverteren. Hvis din inverter har en indbygget revenue grade meter (RGM; inverteren omtales som en revenue-grade inverter), kan du tilslutte en ekstern måler på samme bus som RGM. Acrel har AGF-AE-D/200 afsluttet den EMC-gennemførte emissions- og udstrålede emissionstestrapport og FCC klasse B til industri og boliger.

Måler El Service			Enheder
	AGF-AE-D/100	AGF-AE-D/200
Nominel spænding-LinetoN	120		V
Nominel spænding-Lineto Line	208/240		V
Udvidet spændingsområde	88 procent ~110 procent
AC frekvens	60		Hz
Grids understøttet	L1/L2/N/PE
Strømforbrug	1.2		W
Meddelelse
Målerkommunikationsgrænseflader	RS 485
Responstid	Mindre end eller lig med 1		S
Meters nøjagtighed
Nominel RMS-strøm	100	200	A
1 procent -100 procent af CT-strøm	±0.5	±0.5	procent
Nuværende transformere
Antal leverede strømtransformatorer	2
Dimensioner	I.D:15O.D:35	70.5×54.5×39(H×W×D)	mm
Standard overholdelse
Sikkerhed	UL1741
Installationsspecifikationer
Dimensioner (H×B×D)	54.1×87.8×52		mm
Vægt	0.2		kg
Driftstemperaturområde	-30~55		grad
Relativ luftfugtighed (ikke kondenserende)	5-90		procent
Monteringstype	DIN-skinne, 35 mm

	Nøjagtighed AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frekvens 60 Hz Strømforsyning (selvforsyning) AC85-265V eller DC100-350V; strømforbrug Mindre end eller lig med 10VA Input forbrug mindre end 0.2VA
Input forbrug Mindre end 0.2VA Dimension (L*B*H) 54,1*87,8*52 mm Installation DIN 35 mm

Vores PV/solar inverter energimåler i enkelt inverter system, måleren er forbundet direkte til inverteren. Hvis inverteren har en indbygget revenue grade meter (RGM; inverteren er refereret til en revenue grade inverter), kan vores kunder tilslutte en ekstern måler på samme bus som RGM.

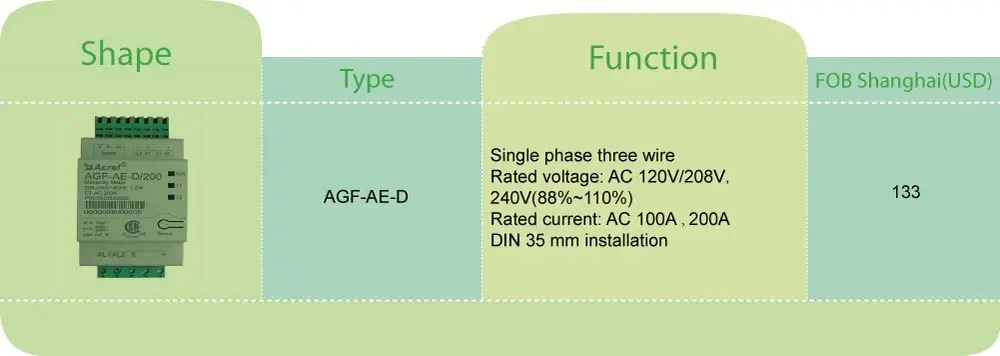

Type	Funktionsbeskrivelse

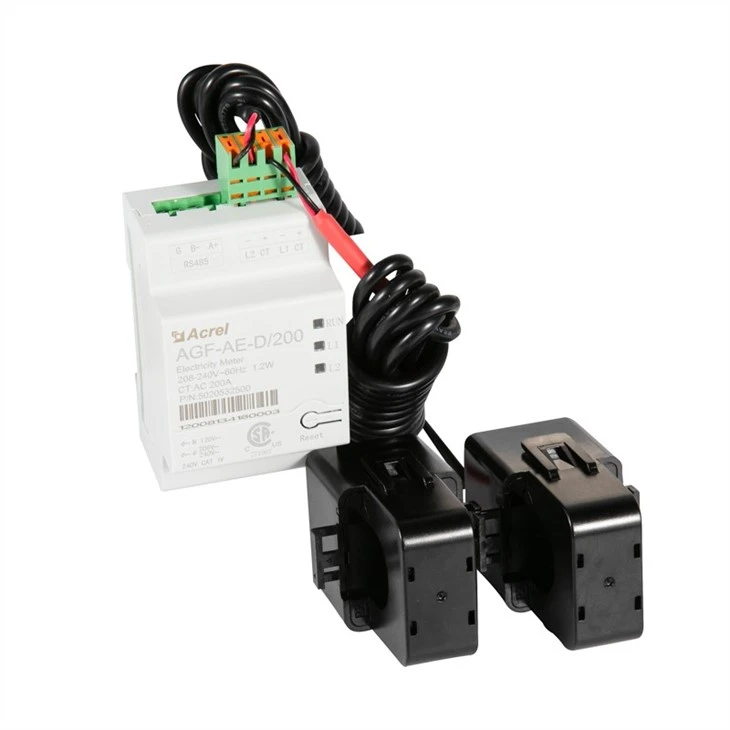

AGF-AE-D/100	1. Strømstyring til solcelle-/energilagringssystem 2. Fuld effektmåling, højhastighedsdataopdatering 3. Din skinne installeret 4. Nem installation med 2 eksterne split-core strømtransformatorer 0-100A
AGF-AE-D/200	1. Strømstyring til solcelle-/energilagringssystem 2. Fuld effektmåling, højhastighedsdataopdatering 3. Din skinne installeret 4. Nem installation med 2 eksterne split-core strømtransformatorer 0-200A

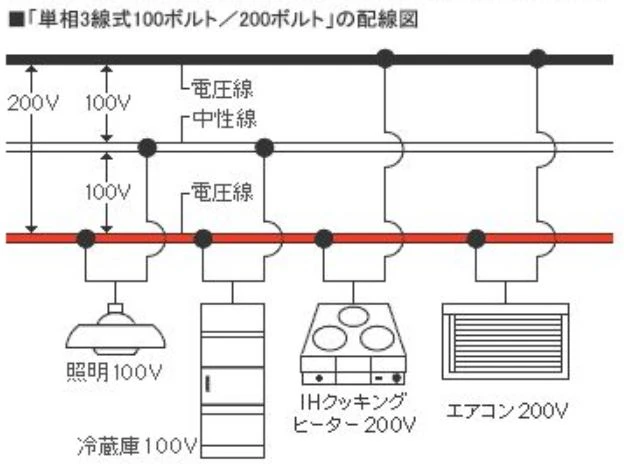

* Enkeltfaset 2-kanals 3-leder

* Nominel spænding AC 120V/208V, 240V (88 procent ~110 procent)* Nominel strøm: AC 100A

* Nominel frekvens: 60HZ

* Kommunikation: RS485, SunSpec protokol

* UL1741 installeret i outputtet af invertere, omformere, controllere og sammenkoblingssystemudstyr til brug med distribuerede energiressourcer

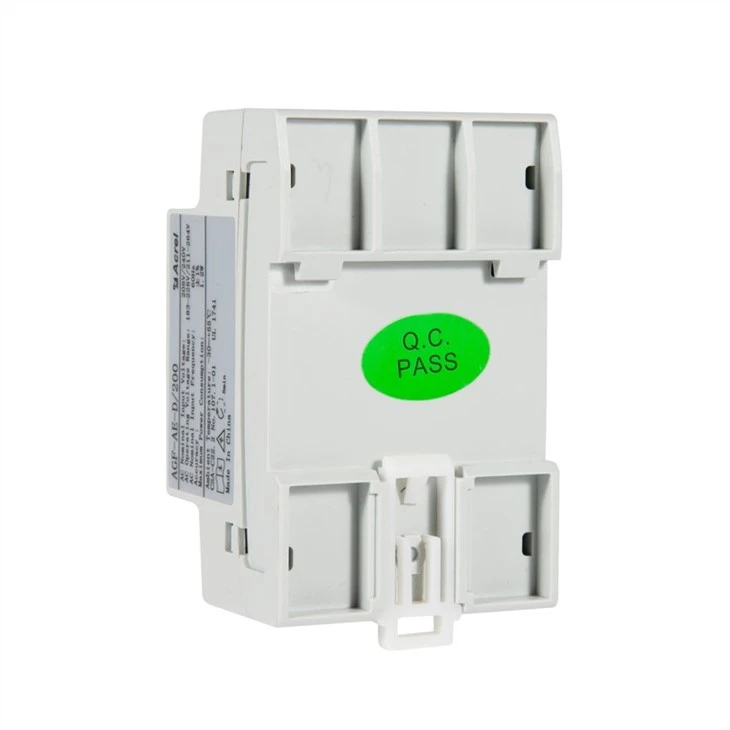

(35 mm Din Rail Installation)

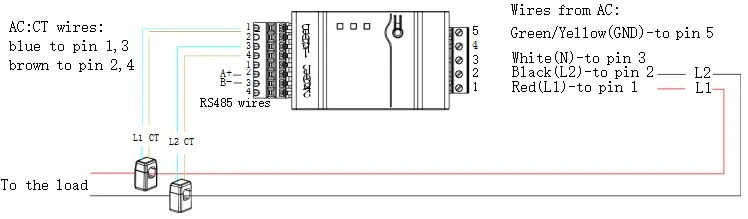

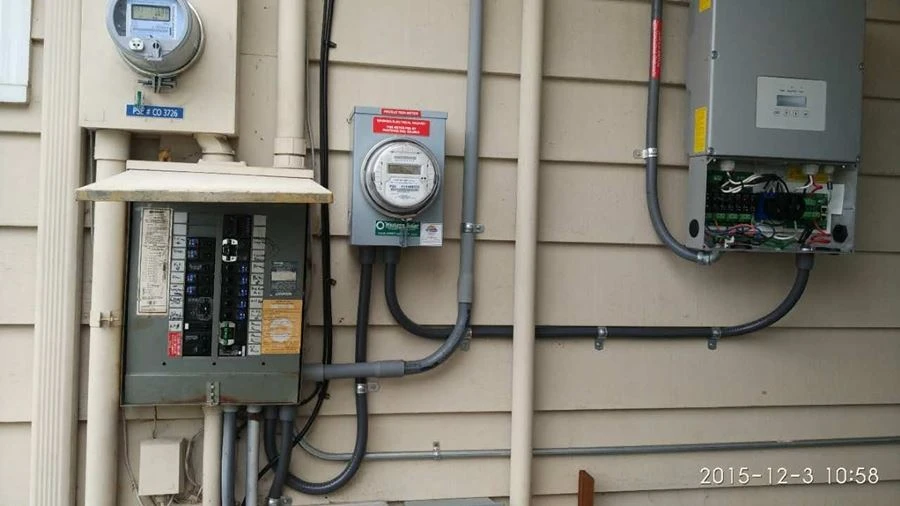

1. Sluk for vekselstrøm, før strømtransformatorer spændes fast.

2. Installer CT'erne omkring den leder, der skal måles. Split-core CT'er kan åbnes for 3 installationer omkring en leder. Anylon kabelbinder kan fastgøres omkring CT-toppen og forhindre utilsigtet åbning.

3. Installer CT'en med pilen, der peger på gitteret til forbrugs- eller eksportmåling.

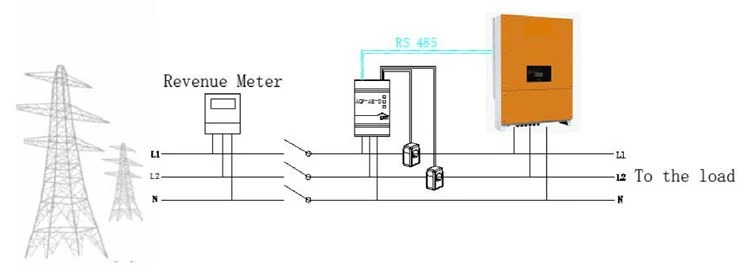

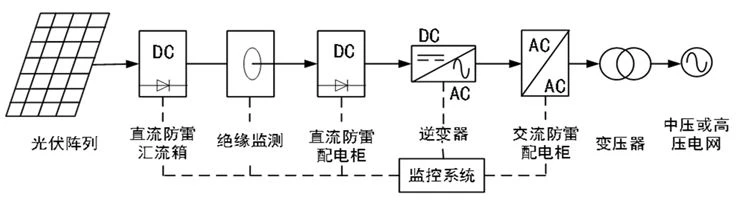

Hvis du tilslutter måleren til inverteren, se tilslutningsdiagrammet.

Strømtransformatoren er pakket sammen med måleren.
