Ansøgning
Medicinsk IT -system isoleringsovervågningsenhed og fejlplaceringssystem er velegnet til hospitalsoperationsrum, ICU (CCU) og andre vigtige steder og kan give et sikkert sted for sådanne kontinuerlige, pålidelige strømløsninger.
Struktur
Hovedfunktioner

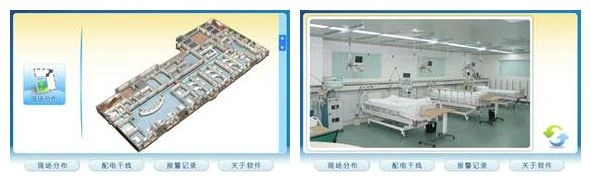

1, Primært forbindelsesdiagram og display for feltfordeling
2, Real-time dataopsamling og visning
3, fejlalarm
4, Fjernparameterindstilling og forespørgsel
5, grafisk display
Vis isoleringsstatus, belastningsstatus og isolationstransformatorens temperatur for hvert sæt isolerede energisystemer i grafform.
Produktvalg
1) AITR -serie medicinsk isolationstransformator
 | ◆ Isolering af transformere til medicinske IT -systemer ◆ Dobbelt isoleringsbehandling, elektrostatisk afskærmning ◆ PT100 temperatursensor ◆ Nominel effekt: 3,15… 10KVA ◆ CE -mærke |
2, AIM-M10 medicinsk intelligent isoleringsmonitor
 | ◆ Isolationsovervågning til medicinske IT -systemer ◆ Last- og temperaturovervågning af isolationstransformator ◆ Overvågning af enhedens afbrydelse ◆ LED -indikatorer: Tændt, Isolering, Overbelastning, Overtemp ◆ Ét alarmrelæudgang ◆ Testknap ◆ Én RS485 ， MODBUS-RTU |
3, AIM-M100 medicinsk intelligent isoleringsmonitor
 | ◆ Isolationsovervågning til medicinske IT -systemer ◆ Last- og temperaturovervågning af isolationstransformator ◆ Overvågning af enhedens afbrydelse ◆ LED -indikatorer: Tændt, Isolering, Overbelastning, Overtemp ◆ To alarmrelæudgange ◆ Testknap ◆ Én RS485 ， MODBUS-RTU |
4, AIM-M200 Medical Intelligent Isolationsmonitor
 | ◆ Isolationsovervågning til medicinske IT -systemer ◆ Last- og temperaturovervågning af isolationstransformator ◆ Overvågning af enhedens afbrydelse ◆ LED -indikatorer: Tændt, Isolering, Overbelastning, Overtemp ◆ To alarmrelæudgange ◆ Testknap ◆ Placering af isoleringsfejl ◆ RS485 (MODBUS-RTU) + CAN (tilpasset protokol) |
5, AID10 alarm- og displayinstrument
◆ Fjernovervågning
◆ LED -indikatorer: Til, Isolering, Overbelastning, Overtemp
◆ Knap til lydløs
◆ Testknap
◆ Strømforsyning: DC24V
◆ RS485 ， MODBUS-RTU
6, AID120 Alarm- og displayinstrument
 | ◆ Fjernovervågning ◆ LED -indikatorer: Til, Isolering, Overbelastning, Overtemp ◆ Knap til lydløs ◆ Testknap ◆ Strømforsyning: DC24V ◆ RS485 ， MODBUS-RTU |
7, AID150 Alarm- og displayinstrument
 | ◆ Fjernovervågning ◆ LED -indikatorer: Til, Isolering, Overbelastning, Overtemp ◆ Knap til lydløs ◆ Testknap ◆ Strømforsyning: DC24V ◆ RS485 ， MODBUS-RTU |
8） ACLP10-24 DC strømforsyning
 | ◆ Strømforsyning til AID -serien ◆ AC 220V input, DC 24V output ◆ Helt isoleret lineær transformer ◆ Tændingsindikator |
9, ASG150 Signalgenerator
 | ◆ Generering af fejlplaceringssignal ◆ Registrering af L1 og L2 afbrydelse ◆ LED -indikatorer: Til, Comm, L1, L2, Fejl ◆ CAN -bus, brugerdefineret protokol ◆ Strømforsyning: DC24V |
10） AIL150-4/-8 Isolationsfejlfinder
| ◆ Placering af isolationsfejl i AC IT -systemer ◆ AIL150-4: 4 målekanaler ◆ AIL150-8: 4 målekanaler ◆ LED -indikatorer: On, Comm, L1… L8 ◆ CAN -bus, brugerdefineret protokol ◆ Strømforsyning: DC24V |
Typisk løsning

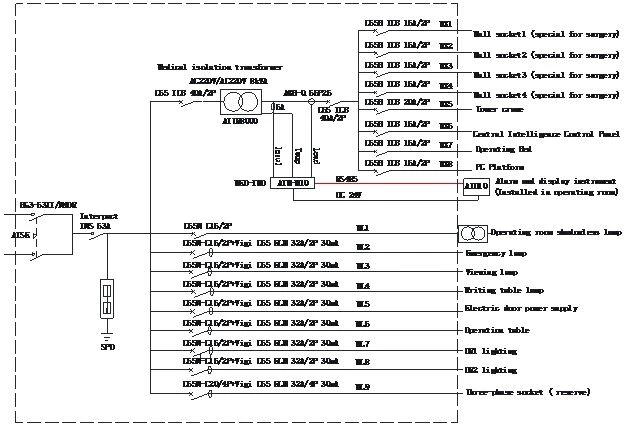

1, sæt i fire dele

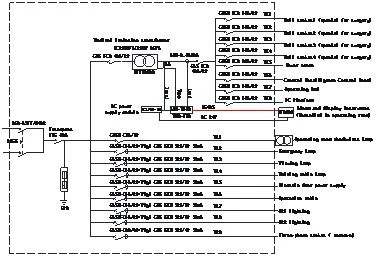

2, sæt i fem dele

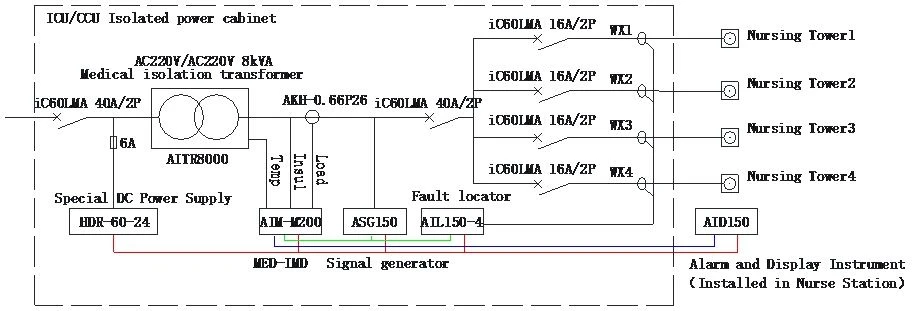

3, sæt i syv dele

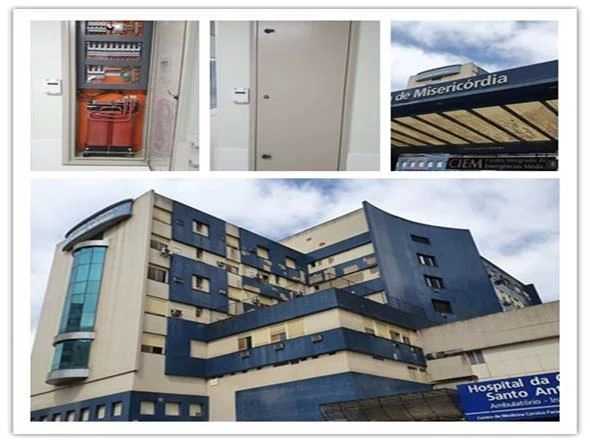

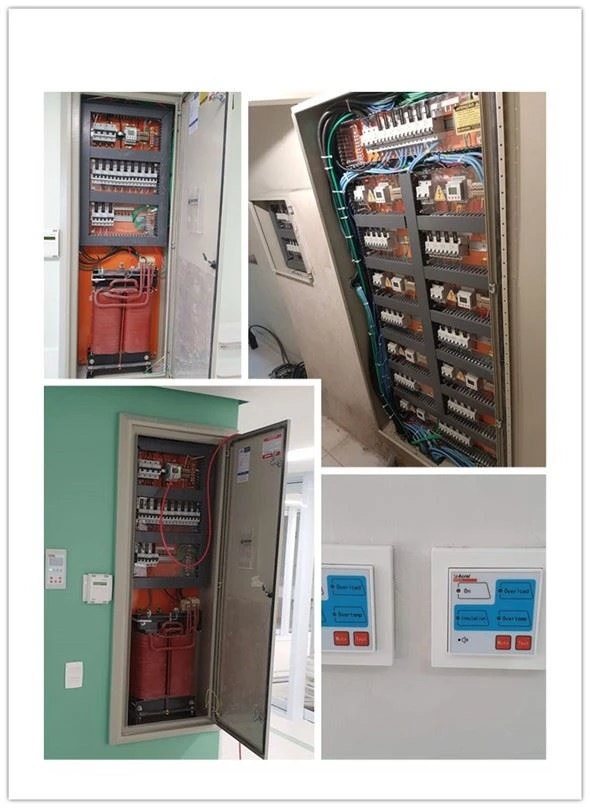

Fotos på stedet
