Beskrivelse

DTSD1352 AC trefaset solmåler

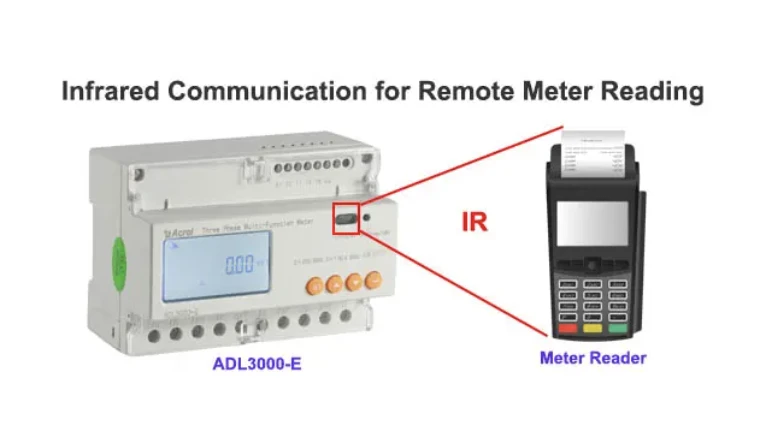

ADL3000-E er en smart måler designet til strømforsyningssystemer, industri og minedriftvirksomheder og forsyningsselskaber til at beregne elforbrug og styre elefterspørgslen. Den har høj præcision, en lille størrelse og enkel installation. Den integrerer måling af alle elektriske parametre med omfattende elmåling og styring giver forskellige data om de foregående 12 måneder, kontrollerer det 31. harmoniske indhold og det totale harmoniske indhold, realiserer fjernkommunikationen og fjernbetjeningen med switching input og relæoutput, og prale af alarmudgangen. Den er udstyret med en RS485 kommunikationsport og tilpasset MODBUS-RTU. ADL3000-E kan bruges i alle slags kontrolsystemer, SCADA-systemer og energistyringssystemer. Alle målere opfylder de relaterede tekniske krav til elmålere i IEC62053-21- og IEC62053-22-standarderne.

LCD

Effektivt og præcist behandlings- og testudstyr.

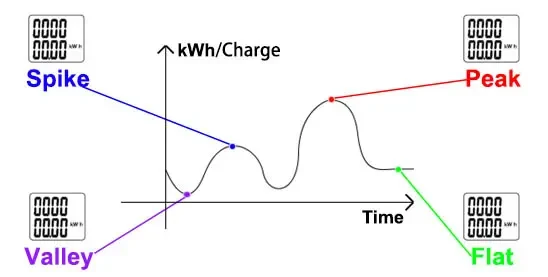

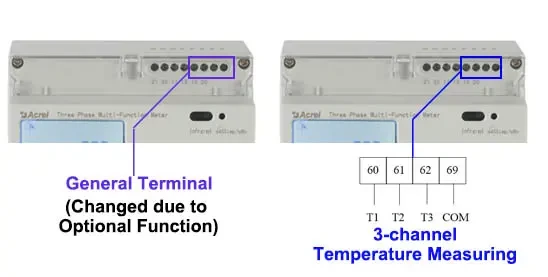

forskellige valgfri funktioner

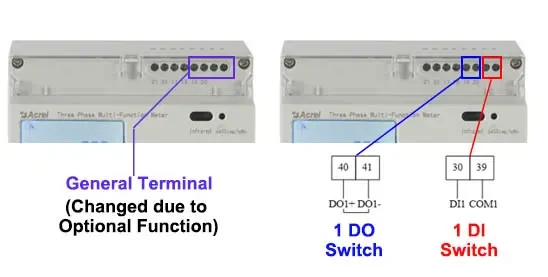

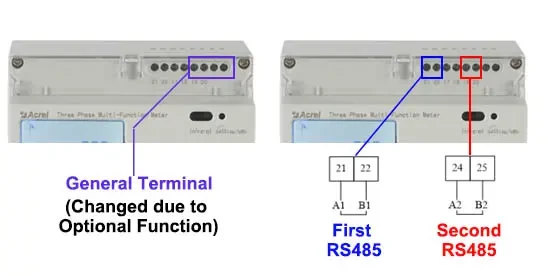

2-kanals RS485, 1 digital indgang/ 1 digital udgang osv

solenergi Nul eksport

Solar inverter Anti-Back flow energimåler

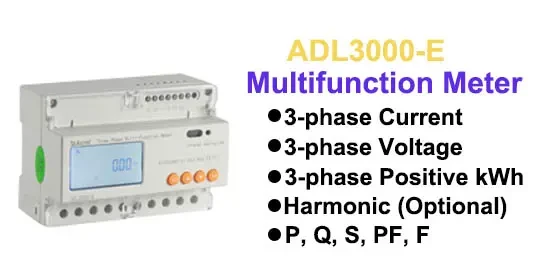

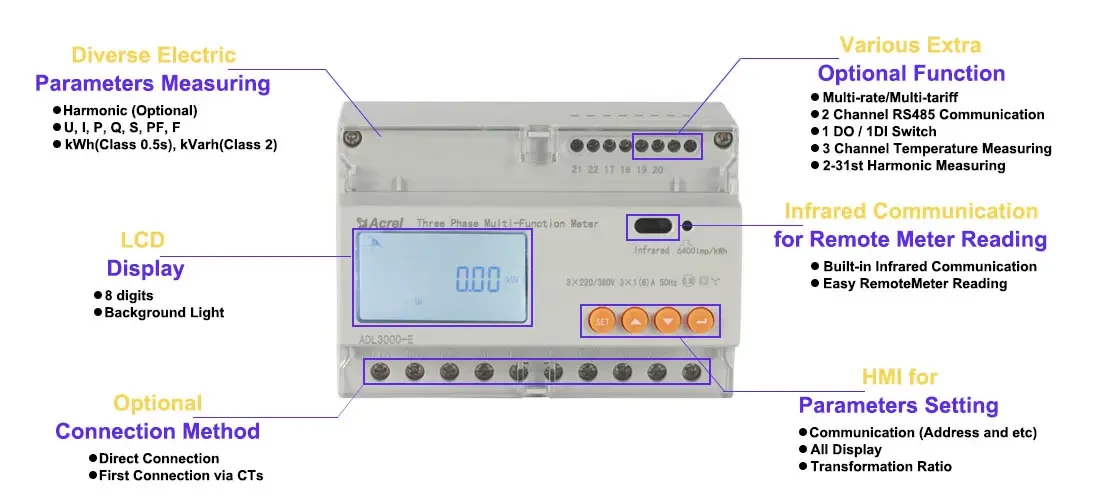

DTSD1352 Function introduction

Vores løsninger

Parameter

Modelnummer	DTSD1352

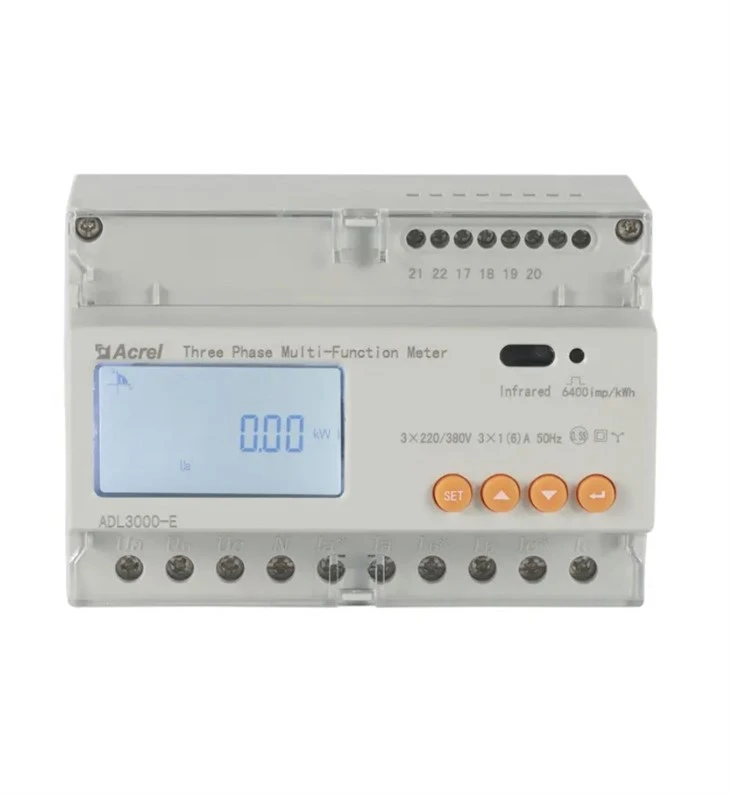

	Trefaset Din Rail-solmåler
Spænding	Referencespænding	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Forbrug	<10VA(Single phase)
	Impedans	>2MΩ
	Nøjagtighedsklasse	Fejl±0,2 %

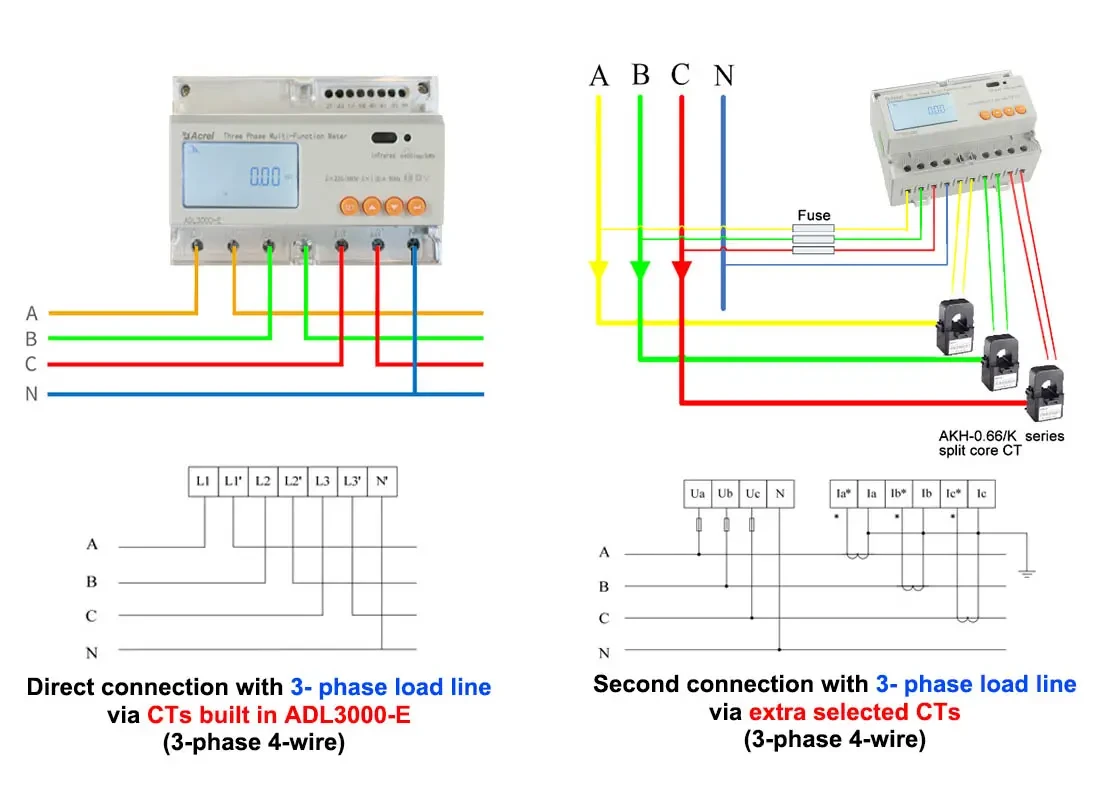

Strøm	Indgangsstrøm	3×1(6)A (anden forbindelse med 3-fasebelastningslinje via ekstra udvalgte CT'er) 3×10(80)A (direkte forbindelse med 3-fasebelastningslinje via CT'er indbygget ADL3000-E)
	Forbrug	<1VA(Single phase rated current)
	Nøjagtighedsklasse	Fejl±0,2 %
Måleopløsning	Spænding: {{0}}.01 V, Strøm: 0,01 A, Effekt: 0,01 kW, Energi: 0,01 kWh
Magt		Aktiv, reaktiv, tilsyneladende effekt, fejl±0.5℅
Frekvens		{{0}}Hz, fejl±0,2 %
Temperatur		-40 grad -99 grad
Energi		Aktiv energi(nøjagtighedsklasse:0.5, 1), reaktiv energi(nøjagtighedsklasse 2)
Ur		Mindre end eller lig med 0.5s/d
Energi puls output		1 aktiv optokobler udgang, 1 reaktiv optokobler udgang
Skiftende udgang		1 Skiftende udgang
Skiftende input		1 optokobler indgang
Pulsbredde		80±20ms
Puls konstant		6400imp/kWh, 400imp/kWh (Svarer til grundstrømmen)
Interface og kommunikation		RS485:Modbus RTU
Rækkevidde af kommunikationsadresse		Modbus RTU:1~ 247;
Baud rate		1200bps~19200bps
Relativ temperatur		-25 grad ~+55 grad
Relativ luftfugtighed		Mindre end eller lig med 95℅ (ingen kondensering)
