Produkt beskrivelse
 Acrel målestrømstransformator har et primærstrømsmåleområde på 5-3000A, nøjagtighedsniveauet på 0,2 klasse eller 0,5 klasse, transformere høj strømværdi til 5A eller 1 A, dedikeret til industriel måling, og kan bruges sammen med en fakturerings elektrisk energimåler, og målingen er nøjagtig og pålidelig. |
Vores nuværende måletransformator brugte et flip-design, smukt udseende og praktiske ledninger. Flip cover materiale valgt gennemsigtigt polycarbonat kan se ledningerne til den sekundære ledning tydeligt. Den cirkulære kombinationshultype kan bruges som et vekselstrømssignal til at passere gennem kabel- og busstangindstillingskomponenterne og bruges normalt i kombination med elektriske måleinstrumenter.

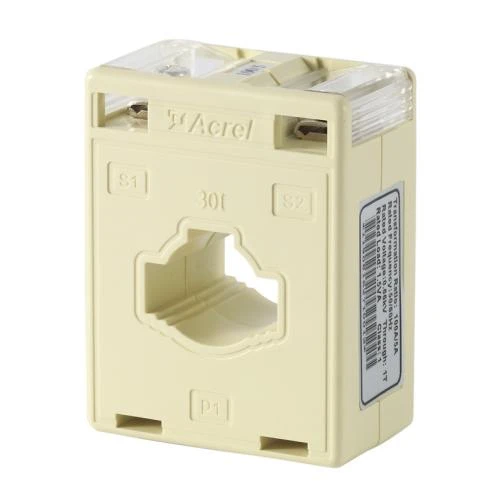

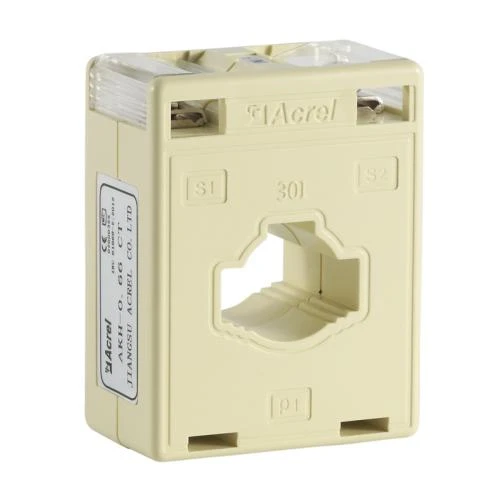

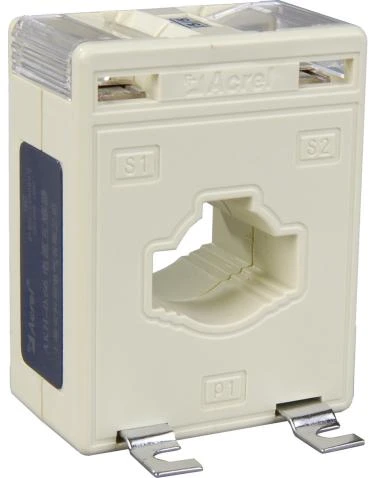

Udseende
 |  |
Parametre
Forhold | Klasse og byrde (VA/Ω) | Viser | Busbar Type(mm)/QTY | Dia.(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimensioner
Størrelse(mm) Tilstand | Dimensioner | Hul størrelse | Installation størrelse | |||||
W | H | D | en | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

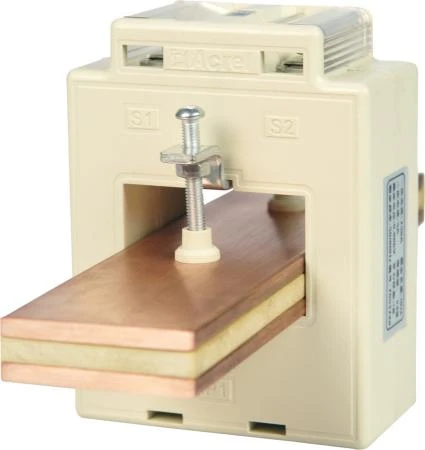

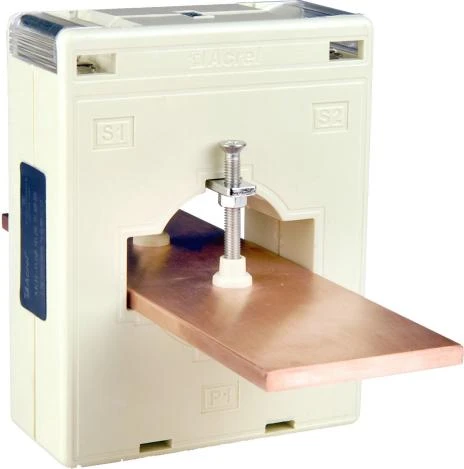

Disse CE-certificerede strømtransformatorer tillader enkelt kabel, flere kabler eller en enkelt busbar at passere gennem åbningen af CT.
Brug miljø
● Nominel arbejdsspænding AC 0,66 kV (svarende til AC0,69 kV, GB156-2003)
● Nominel frekvens 50-60Hz
● Omgivelsestemperatur -30 ° C ~ 70 ° C
● Højde ≤3000m
● Strømfrekvens modstår spænding 3000V / 1min 50Hz
● Anvendes på steder, hvor der ikke er direkte regn eller sne, ingen alvorlig forurening og alvorlige vibrationer
 |  |  |

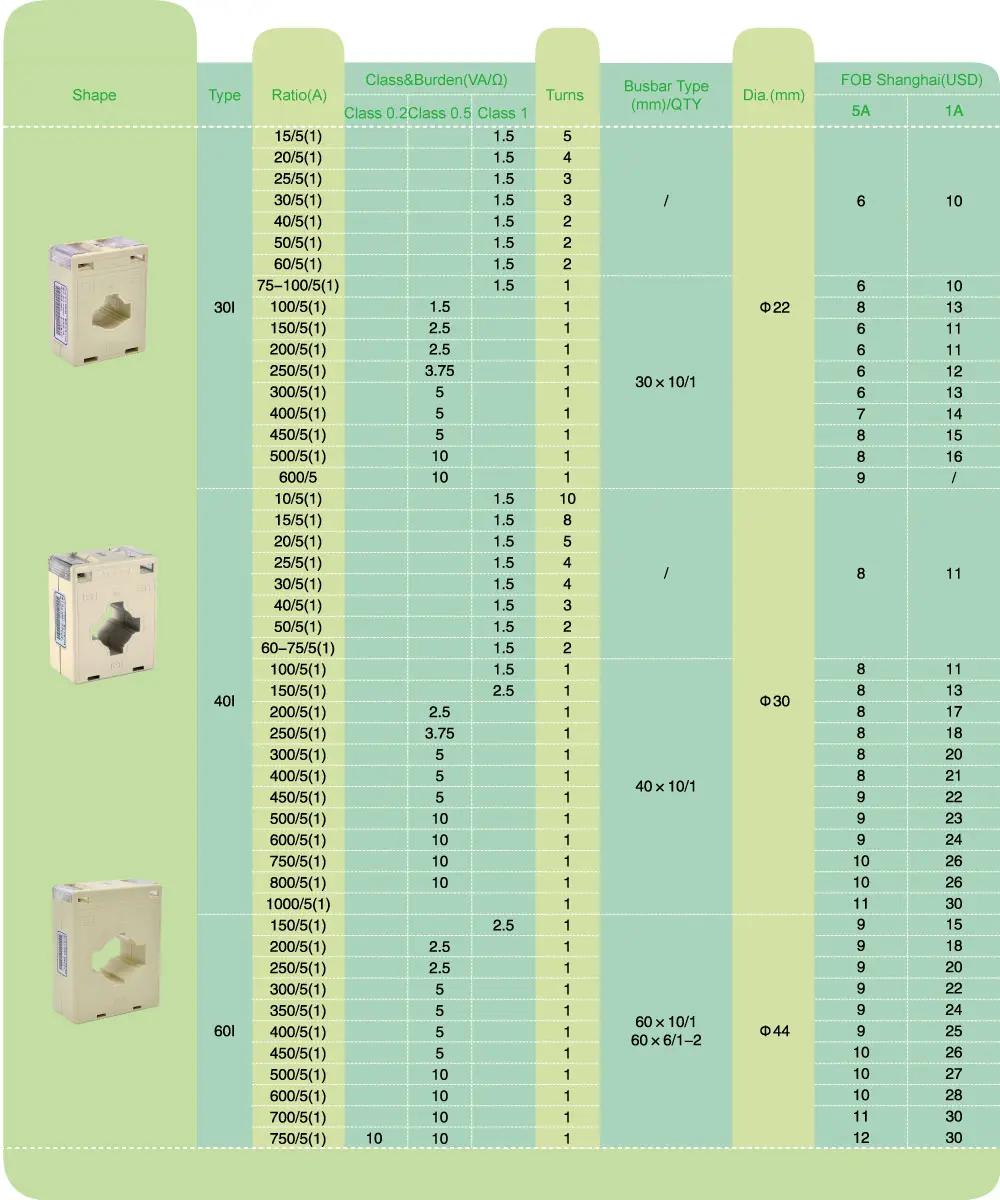

Citat
