Beskrivelse

ASJ Serie af action relæ af efterstrøm, lavspændings kredsløb pause eller lavspænding entreprenør kan gøres op for kombineret efterstrømsproduktion enhed, som hovedsagelig anvendes til TT og TN system distribuere kredsløb med vekslende strøm 50Hz, den nominelle spænding 400V eller derunder.

ASJ-serie af actionrelæ af efterstrøm anvendes i jordfejlbeskyttelsen til elkredsløbet for at forhindre skader på udstyret og brandulykken af elektrisk udstyr forårsaget af jordfejlstrømmen, og det kan desuden også give indirekte kontaktbeskyttelse mod risikoen for elektrisk stød.

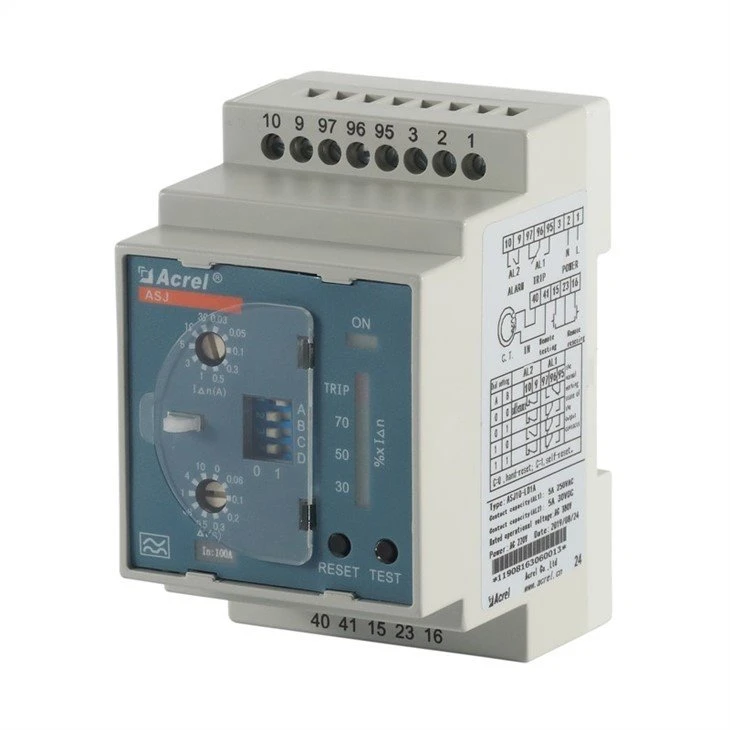

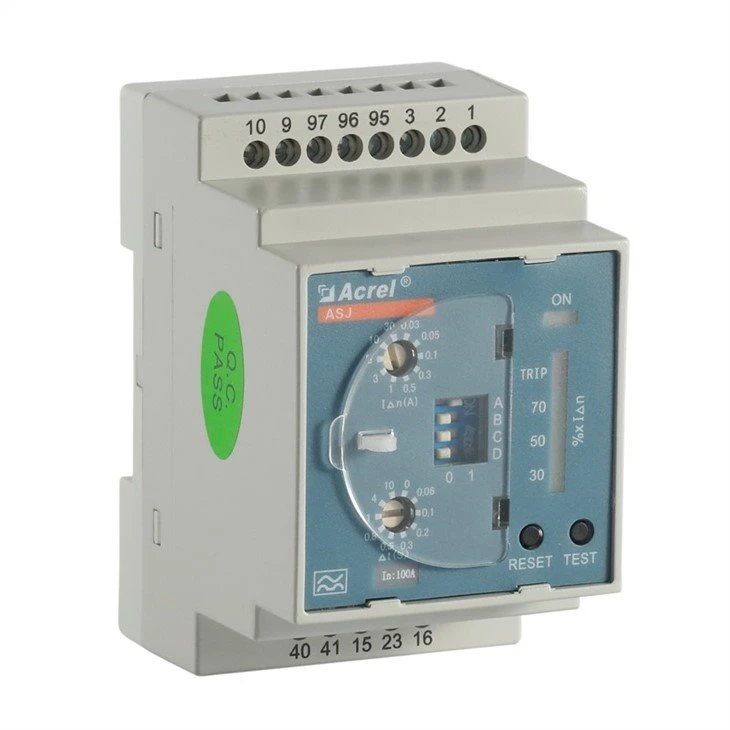

Udseende

Parameter

Teknisk parameter		Indikator
		Vekselstrømstype	En type
Indgang	Nominel resterende handlingsstrøm	0,03、0,1、0,3、0,5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30, litra A), nr.
	Begrænsningsfrist uden for køretiden △t	0,1、0,5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(er) note 4
	Nominel rest ikke-handling nuværende I△nej	50%I△n	50%I△n
	egenskaber for ydeevne	simpel sinusformet vekselstrøm	enkel sinusformet vekselstrøm og pulserende jævnstrøm
	frekvens	50Hz±5Hz	50Hz±5Hz
Handlingsfejl		-20% ~ -10%I△n	-20% ~ -10%I△n
Udgang	outputtilstand	den ene er den normale lukning, og den anden er for transformation	den ene er den normale lukning eller åbning, og den anden er for transformationen
	kontaktkapacitet	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	nulstille tilstand	på stedet og langdistance-distancen En	på stedet, den lange distance og den automatiske
Strømforsyning	spændingsområde	AC110V、AC220V(tilladt fejl±10 %)		AC110V、AC220V、DC85-270V (tilladt fejl±10%)
	strømafledning	≤5W
Effektfrekvensen modstår spænding		Den effektive værdi af vekselstrøm mellem strømforsyning, indgang og udgang: 2kV/1min
Under den normale drift	temperatur	driftstemperatur: -20 °C ~ +55 °C opbevaringstemperatur: -30 °C ~ +70 °C
	luftfugtighed	≤95% RH, med fugt kondens, og ætsende gas sted
	højde over havets overflade	≤2000m
	klasse af forurening	Tredje klasse
	installationskategori	Type III.

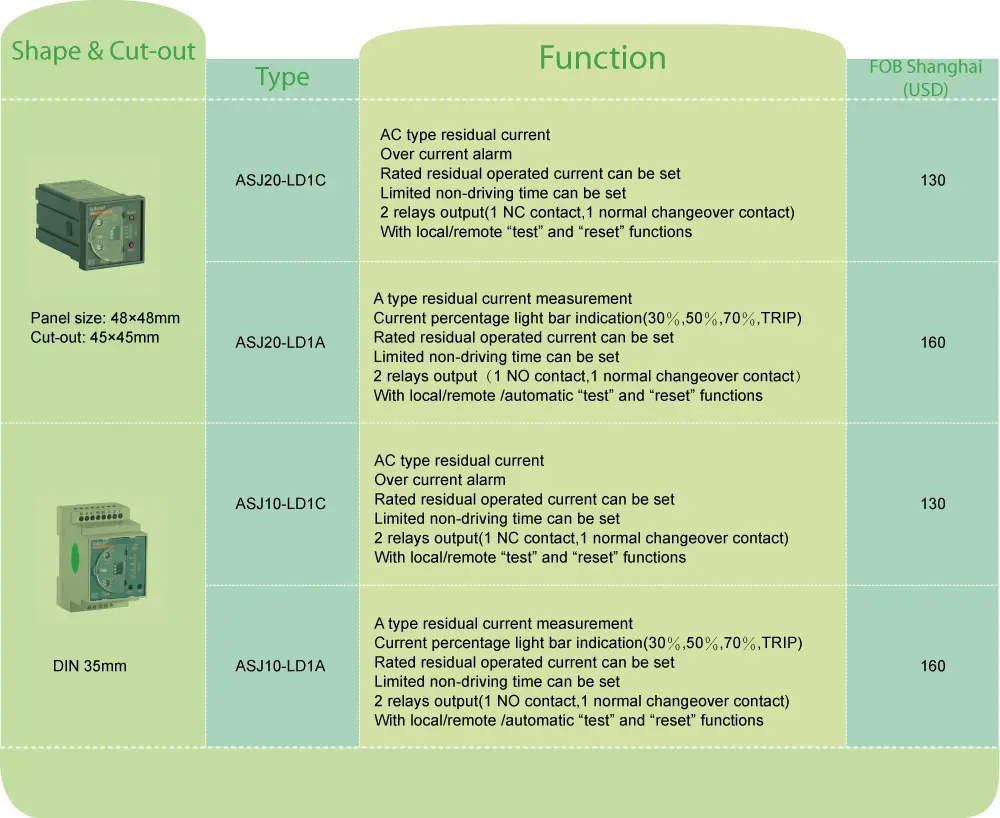

Funktion

Slags

Grundlæggende funktion

Installation af måde

Foto

ASJ10-LD1C

1. Måling af reststrømsstrøm af vekselstrømstypen

2. Alarm prompt af den nuværende overfartsledning;

3. Den nominelle resterende driftsstrøm kan måles.

4. Begræns ikke-køretid kan indstilles;

5. To sæt relæudgange

6. Med lokale og eksterne "test" og "reset" funktioner.

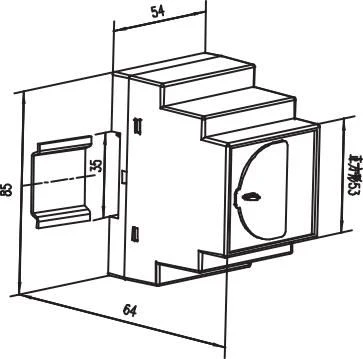

Skinnevejledning (TS35mm)

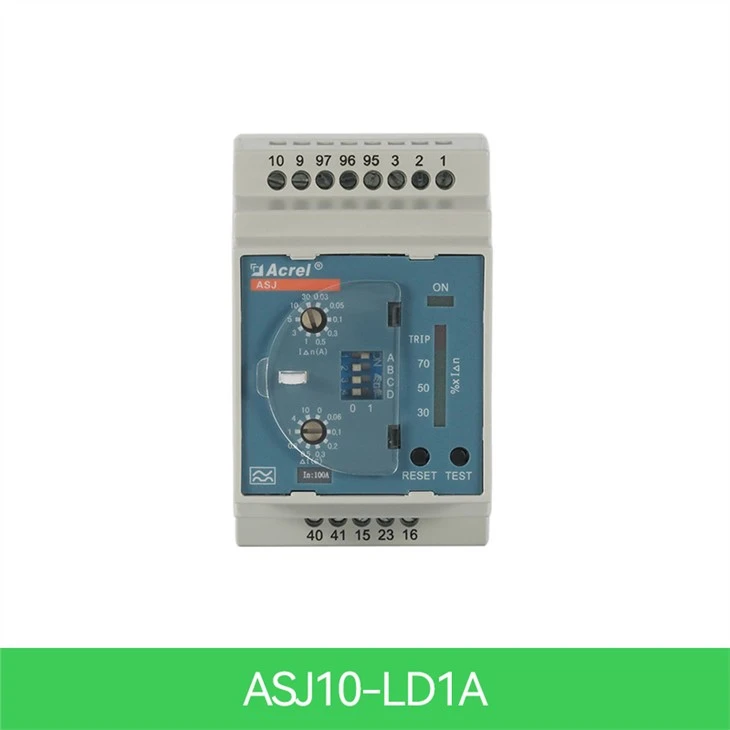

ASJ10-LD1A

1. Måling af reststrøm af A-typen

2. Visning af lyskolonner i den aktuelle procentdel

3. Den nominelle resterende driftsstrøm kan måles.

4. Begræns ikke-køretid kan indstilles;

5. To sæt relæudgang (settable)note 1 ;

6. Med lokale og eksterne "test" og "reset" funktioner.

Note 1: Funktionen med indstilling for relæ betyder, at du selv kan indstille initialiseringen og outputtilstanden for relæet via kodeopkaldet på panelet. den specifikke indstillingsvejledning kan findes i manualen.
