Enbstract
I de senere år, med den hurtige udvikling af datacentre, er energiforbruget i datacentre blevet mere og mere fremtrædende. Energistyring og strømforsyning og distributionsdesign af datacentre er blevet varme spørgsmål. Rimelige og pålidelige datacenter strømfordelingssystemløsninger , er en rimelig måde at forbedre datacentrets energieffektivitet og reducere udstyrets energiforbrug. Kombineret med de relevante tekniske specifikationer analyseres fordele og ulemper ved de gamle og nye strømfordelingsordninger i et datacenter, og der gives en reference til designet af det nye modulære computerrum.
Nøgleord: datacenter; terminal strømfordeling; søjle hovedskab
1.BAckground
Med udviklingen af videnskab og teknologi fortsætter antallet, skalaen og effekttætheden af datacentre med at stige, og byggeniveauet fortsætter med at forbedre sig. Strømfordelingssystemet er den vigtigste del af datacentret. Strømafbrydelser eller strømforsyning af lav kvalitet kan forårsage servernedetid. forårsage tab. Sådan optimeres designet for at forbedre sikkerheden og pålideligheden af datacentrets strømforsyning for at sikre uafbrudt og stabil drift af det elektroniske informationssystem er blevet et vigtigt spørgsmål for datacenterdesignere. Sammenlignet med den traditionelle strømforsynings- og distributionsordning er det et problem, som designere bekymrer sig om, om der er en sikker, økonomisk og mere stabil strømforsyningsordning.
2.Strømfordelingsskema i slutningen af datarummet
Projekt Oversigt
Det samlede byggeareal for et datacenter er 1906,24 kvadratmeter, hvoraf det samlede byggeareal for datacentret er 210,6 kvadratmeter, inklusive 1F-datarummet og 1F-kommunikationsrummet. Det funktionelle område omfatter hovedmaskinrummet (computerrum, kommunikationsrum), ledelsesområde (kontor, internetudstyrsrum osv.) og hjælperum.

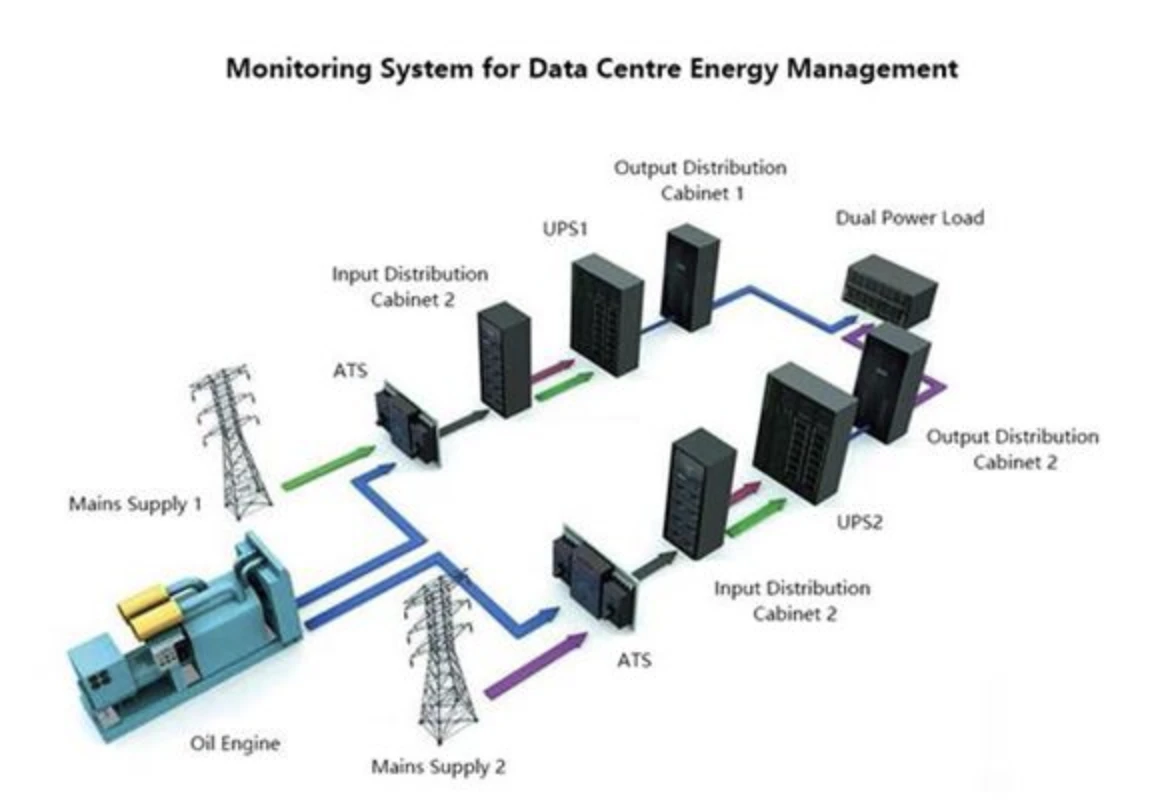

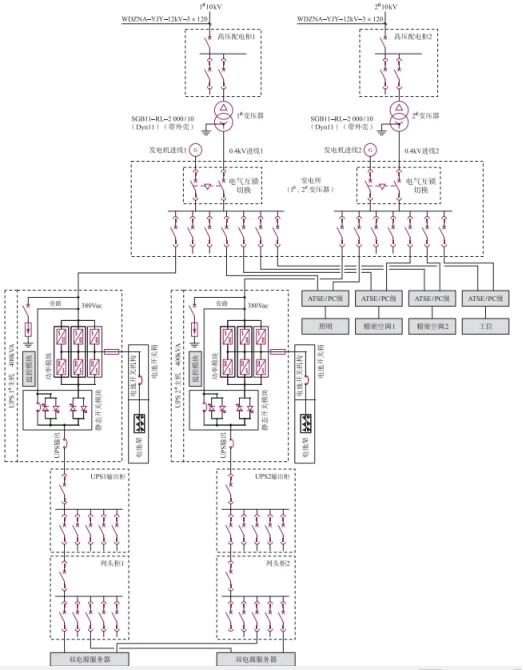

Traditionel strømfordelingsordning en
10kV højspændingsforsyningen trækkes fra to forskellige transformerstationer, og højspændings- og lavspændingen er ikke tilsluttet. Den tredje strømforsyning trækkes fra dieselgeneratoren i kraftcentret. Den vigtigste backup strømforsyning og generatorens strømforsyning skiftes ved transformatorens udløb for at sikre datacentrets strømforbrug. Udstyret bruger elektricitet pålideligt. I betragtning af at kapaciteten på en enkelt generator er langt mindre end 2500kW, og antallet af generatorer ikke har nået mere end 10, vælges et 0,4kV lavspændingsgeneratorsæt. 0,4 kV-generatorsættets neutrale punkt skal være direkte jordforbundet, og lederne mellem generatorens stjernepunkter skal være isolerede. I alt 2 sæt 400kVA UPS-systemer er oprettet i datacentret for at danne et 2N fejltolerant system. Dual-circuit og dual-output kabinetter kan levere strøm til elektronisk informationsudstyr og arbejdsstationsstik i datacentret. Batteriet i UPS-systemet kan levere kontinuerlig strømforsyning i 15 minutter til alle grade (1) belastninger. Datacentrets enkeltserverbelastning betragtes som 3kW, og den maksimale belastning overstiger ikke 4kW. For at undgå, at datacentrets UPS svigter under strømomskiftningsprocessen for at påvirke den normale drift af den vigtige belastning, skal kontakten ATS for lysnettet og dieselgeneratorerne være en fire-niveau switch med pc-niveau og neutral linje overlappende omskiftning.

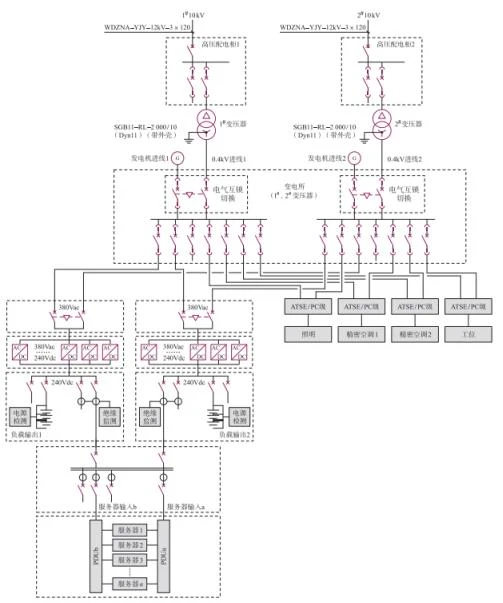

Ny ordning for strømforsyning og distribution 2
Med teknologisk innovation og fortalervirksomhed for begrebet grøn energibesparelse foreslog den internationale TGG-organisation PUE, et mål for datacentrenes energieffektivitet. PUE er forholdet mellem al energi, der forbruges af datacentret, og den energi, der bruges af it-belastninger, og er det omvendte af DCIE. PUE = energiforbrug for alt udstyr i datacentret / energiforbrug af IT-udstyr, PUE er et forhold, benchmarket er 2, jo tættere på 1, jo bedre energieffektivitetsniveau, jo højere er den grønne grad af et datacenter.
Gennem en stor mængde dataanalyse konkluderes det, at højspændings jævnstrøm (HVDC) strømforsynings- og distributionssystem, AC-DC integreret strømforsyning og distributionssystem og UPS + HVDC har højere arbejdseffektivitet, hvilket kan forbedre datacentrets energibesparende indeks.
3.Sammenligning af nye og gamle strømforsynings- og distributionssystemløsninger
Udgangen fra UPS-strømforsyningssystemet er strømfrekvens, og filtertabet er stort, og HVDC er højfrekvent filtrering og optager et mindre område. Batteriet i UPS'en er i indgangsenden. Hvis selve UPS'en fejler, vil belastningen stadig miste strøm; mens batteriet på HVDC er i udgangsenden. Selvom HVDC selv fejler, kan batteriet stadig levere strøm til belastningen for at sikre uafbrudt strømforsyning. UPS-strømforsyningssystemet har flere mellemliggende forbindelser end HVDC-strømforsyningssystemet. HVDC-batteriet er direkte forbundet til busstangen, hvilket eliminerer behovet for inverterforbindelsen, og hvert mellemled på flere niveauer reducerer konverteringseffektiviteten, hvilket resulterer i øget energiforbrug.
4.Encrel's løsninger til HVDC-løsninger
Acrels AMC16Z-serie DC-strømfordelingsovervågningsenhed er en måleenhed, der er specielt designet til strømstyring af datacenterservere. Enheden er kompakt i design og kan overvåge alle elektriske parametre, indgangs- og udgangsafbrydere og lynaflederstatus for A + B to indgående linjer og 192 udgående linjer i realtid. Alarmtærsklerne for alle målekanaler kan indstilles uafhængigt. Den begrænsede hændelse udløser straks systemets lyd- og lysalarm og kan udstyres med et isoleringsdetekteringsmodul, der kan registrere isoleringsstatus for DC-systemets samleskinne og grenkredsløb til online realtidsovervågning og styring og opnå en høj grad af integration af overvågningssløjfen i volumenet af det traditionelle instrument.

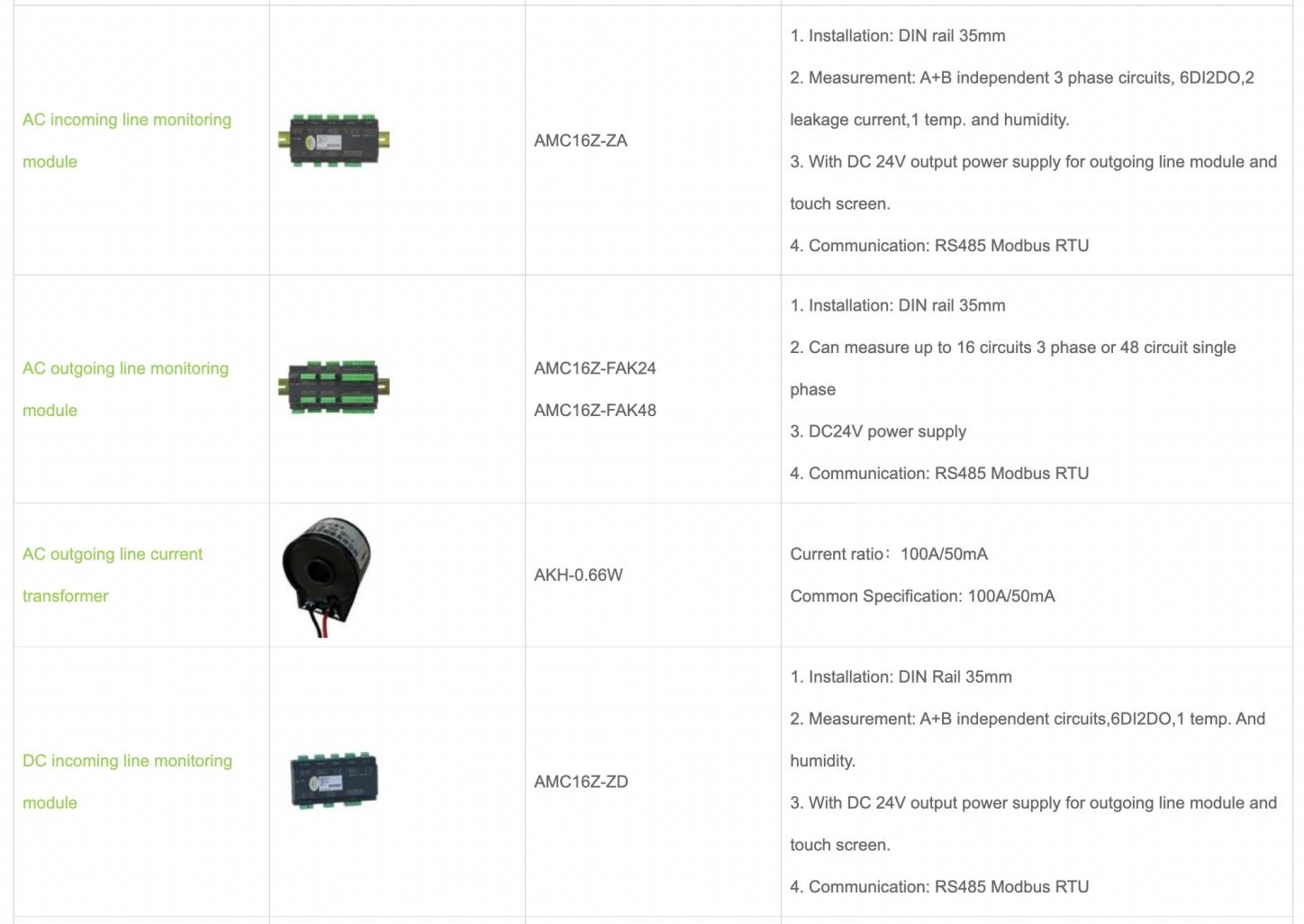

ProduktMOdule

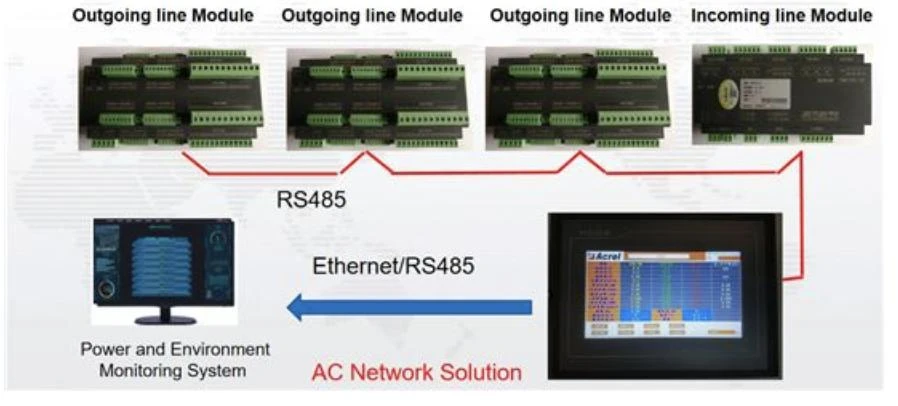

System netværk diagram
5.Conclusion
Acrel har gennemført en omfattende analyse af det interne og eksterne miljø i datacenterindustrien i lang tid, gennemført branchens hot spot-analyse af nationale politikker og fremtidige udviklingstendenser i branchen, forudsagt branchens fremtidige udviklingsretning og forbedret forskellige applikationsløsninger i sin egen branche. Kundens behov for at imødekomme forskellige kunders applikationsbehov.
For løsnings detaljer, se nedenstående link:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
