Anvendelse af trådløse temperaturmålingsprodukter i et strømdistributionsprojekt i en fabrik i Filippinerne

Abstrakt

Strømdistributionssystemet er et strømnetværk, der er sammensat af en række forskellige strømdistributionsudstyr og strømdistributionsfaciliteter til at transformere spænding og direkte distribuere elektrisk energi til slutbrugere. Som en del af elsystemet står strømdistributionssystemet direkte over for slutbrugerne, og dets perfektion påvirker direkte pålideligheden og kvaliteten af ​​strømforbruget for de fleste brugere, så det har en vigtig position i elsystemet. For at undgå alvorlige ulykker såsom ældning af udstyr, udbrændt udstyr, strømforsyningsafbrydelse, brand og eksplosion af udstyr på grund af høj temperatur, kan langsigtet temperaturovervågning af hver elektrisk knude derfor undgå alvorlige fejl, der kan forårsage personskade og økonomisk tab for brugerne.

Nøgleord: Trådløst temperaturovervågningssystem, 433Mhz trådløs temperaturføler, trådløs temperaturføler

Projektoversigt

Dette projekt er et energidistributionsprojekt på en fabrik i Filippinerne. Den bruges i et 32kV strømfordelingsskab og skal udstyres med trådløse temperaturmålingsprodukter for at opnå sikker temperaturovervågning. Følerens arbejdsmiljøtemperatur opfylder kravet på -50℃ til +125℃. Vælg vores ATE400 CT induktionsstrømsensor, og brug ATC400-transceiveren til at tilslutte temperaturvisningsenheden. Af hensyn til sikkerheden og de økonomiske fordele anbefales det at udføre temperaturovervågning i realtid ved hver elektrisk knude i strømfordelingsrummet.

Produkt design

ARTM-Pn trådløst temperaturmåleudstyr er udviklet i overensstemmelse med specifikation for trådløst temperaturmåleudstyr, NB/T 42086-2016. Den er velegnet til 3-35kV indendørs koblingsanlæg, herunder indbyggede koblingsanlæg, håndvognskoblingsanlæg, faste koblingsanlæg og sløjfekoblingsanlæg. Den er også velegnet til 0,4kV lavspændingsanlæg såsom faste koblingsanlæg og skuffekoblingsanlæg. De trådløse temperatursensorer kan installeres på ethvert varmepunkt i koblingsanlæg, enheden anvender den trådløse datatransmissionsteknologi til realtidstransmission af overvågede temperaturdata og viser sådanne data på ARTM-Pn lokalt. Derudover kan den forbindes i netværk via RS485-porten for intelligent fjernovervågning.

Der er tre typer trådløse temperaturfølere i ATE-serien og tre monteringsmetoder tilsvarende, dvs. boltet type, strop-sikret type og bundet type. Den boltede type er velegnet til brug ved samlinger mellem kabel og samleskinne og samlinger mellem kabel og adskiller. Den stropsikrede type er velegnet til brug ved bevægelige kontakter og faste kontakter på afbryder, kabelsamlinger og samleskinne. Den bundne type er velegnet til brug ved bevægelige kontakter, samleskinner, kabler og samlinger mellem samleskinne og kabel.

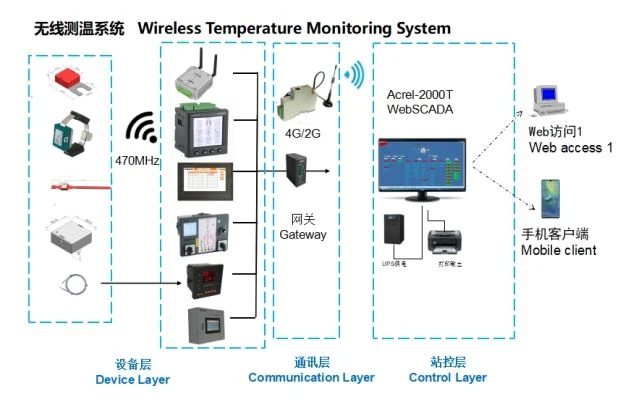

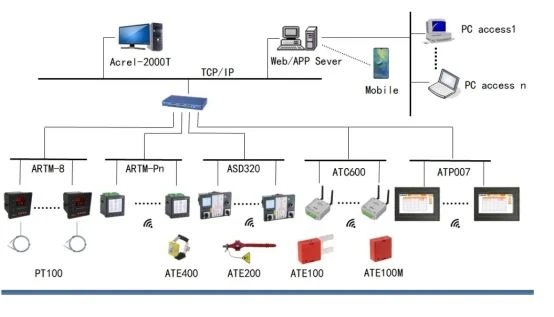

Netværks tepologi

Trådløst temperaturovervågningssystem er velegnet til 3-35 kV indendørs koblingsanlæg, inklusive indbyggede koblingsanlæg, håndkærrekoblingsanlæg, faste koblingsanlæg og sløjfekoblingsanlæg. Den er også velegnet til 0,4kV lavspændingsanlæg såsom faste koblingsanlæg og skuffekoblingsanlæg.

Informationsudvekslingen mellem den trådløse temperatursensor og værten transmitteres gennem trådløse signaler, som ikke påvirker systemets isoleringsevne og er sikker at bruge. Det trådløse temperaturmålingssystem er hovedsageligt anvendeligt til det industrielle område. Det kan overvåge temperaturen på højspændingskabelsamlinger og højspændingskontaktskabskontakter i realtid, så drifts- og vedligeholdelsespersonale eksternt kan forstå driftsstatus på stedet.

Funktioner i trådløst temperaturovervågningssystem

(1) Det trådløse temperaturmålingsmodul er sikkert og pålideligt og nemt at installere og vedligeholde. Den er velegnet til temperaturovervågning ved højspændings- og højstrømskontakter på midterkontakten. Strukturen af ​​den testede enhed behøver ikke ændres.

(2) Hele det trådløse temperaturmålingssystem kan kommunikere trådløst, og signaltransmissionen er praktisk.

(3) Det trådløse temperaturmålingssystem har stærk anti-interferensevne, og dets anti-interferensevne mod pulsinterferens, hurtig transient interferens, elektrostatisk stråling, elektromagnetisk feltstråling osv. har nået den nationale fire-niveau standard, og driften af udstyret påvirker ikke åbning og lukning af mellemspændingskontakten Betjening og beskyttelsesanordnings handlinger.

(4) Anvendelse i industrien (kul, stål, olie, kemikalier), kraftværker, skoler, hospitaler, kommunalt byggeri, transportfaciliteter (lufthavne, jernbanestationer), kommercielle bygninger, kongres- og udstillingscentre, solcelleproduktion, ny energi og andre felter.

Produkt

① Batteritype trådløs temperatursensor

②CT-drevet trådløs temperatursensor

③Trådløs transceiver

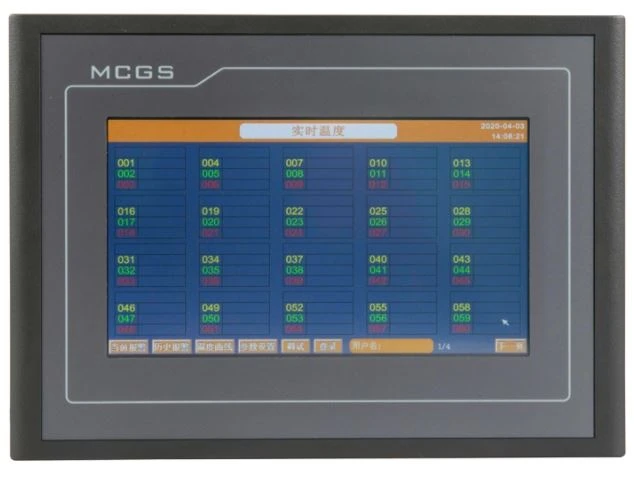

④Skærmterminal

Form	Type	Fungere
	ARTM-Pn	Trådløs temperaturmåler, kan modtage data fra 60 ATE-sensorer, 1 RS485，4DI/2DO
	ARTM-8	Intelligent temperaturkontrolmåler，8-kanals temperaturmåling（PT100 sensor)
	ATP007/ATP010	7 tommer berøringsskærm 10 tommer berøringsskærm

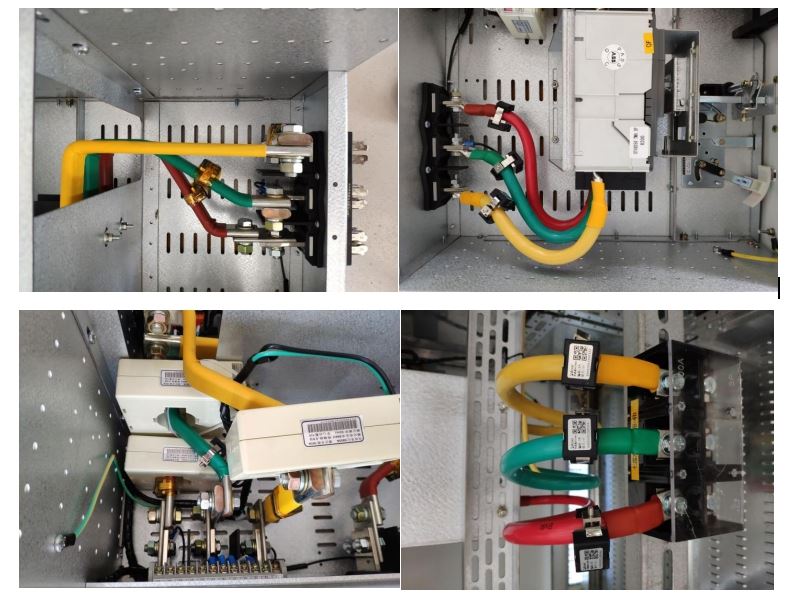

Installation

Konklusion

I anvendelsen af ​​nutidens's strømdistributionsfaciliteter er strømfordelingssikkerheden for transformerstationer af største betydning. Anvendelsen af ​​Acrels trådløse temperaturmålingsprodukter i den elektriske konstruktion af et fabriksprojekt i Filippinerne kan målrettes mod høj- og lavspændingsafbryderskabe. Overvåg temperaturen på elektriske tilslutningspunkter såsom overlapningssamlinger, afbryderkontakter, kabelsamlinger osv. for at forhindre overdreven kontaktmodstand forårsaget af oxidation, løshed, støv og andre faktorer under drift og varmeudvikling som en skjult fare og online temperatur overvågning Det kan forbedre udstyrs sikkerhed, afspejle udstyrets driftsstatus på en rettidig, kontinuerlig og nøjagtig måde, undgå sikkerhedsulykker og reducere antallet af udstyrsulykker.
