Abstrakt
I henhold til princippet, egenskaberne og installationstilstanden for den åbne Hall-strømsensor analyseres anvendelsen af den åbne Hall-strømsensor i fabrikkens transformations- og distributionssystem for at give en løsning for brugerne at realisere den intelligente distribution af DC-system hurtigt.
Nøgleord: åben type Hall strømsensor DC distributionssystem arbejdsprincip anvendelse
Oversigt
DC-distributionssystem er normalt sammensat af højfrekvent skiftende strømforsyning og batteri, som bruges til at levere pålidelig DC-strømforsyning til kontrol, signal, relæbeskyttelse og automatiske enheder, ulykkesbelysning og så videre i DC-system. Den stiller høje krav til strømforsyningens pålidelighed, stabilitet og kvalitet. Derfor matchede vi den anvendte DC Hall distributionsmåler i det russiske DC-system. Under transformationen af DC-systemet er der ingen strømafbrydelse, og den tekniske transformation er vanskelig, og den traditionelle lukkede Hall-strømsensor eller shunt kan ikke løse problemet. Derfor kan den åbne Hall-strømsensor bruges til at løse DC-strømmålingsproblemet i transformationsprojektet for at sikre sikker drift af transformationsprocessen uden strømafbrydelse.
Produkt design
Strukturelle funktioner
Hall-strømsensor med åben mund er udviklet på basis af traditionel Hall-strømsensor med lukket mund. Den har en ny struktur og et smukt udseende. Det hele er sammensat af skal, jernkerne, prøveudtagningskort og fast harpiks. Skalmaterialet er lavet af PC/ABS-legering, som har karakteristika for høj temperaturbestandighed, høj mekanisk styrke og miljøbeskyttelse. Kernen er lavet af orienteret koldbundet siliciumstålplade, som har karakteristika for stabil ydeevne, høj mekanisk styrke og ekstrem høj magnetisk ledningsevne. Grøn stikbar terminal bruges til printkort og eksterne ledninger, hvilket er praktisk og pålideligt til ledningsføring på stedet. Den specifikke struktur er vist i figur 1 og 2. Produktets udseende har et splitdesign. Figur 1 er et rundt gennemløb, som er velegnet til at passere gennem DC-systemet, når den primære bus er et kabel. , Fig. 2 firkantet gennemløb, egnet til DC-systemet, når den primære bus er kobberstang. I henhold til måleområdet for primærstrøm og perforeringskrav kan den tilsvarende produkttype vælges. Denne serie af sensorer kan måle det aktuelle område på 20A ~ 20000A, hovedformen af phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 og andre specifikationer, som vist i figur 3 , velegnet til forskellige applikationer.

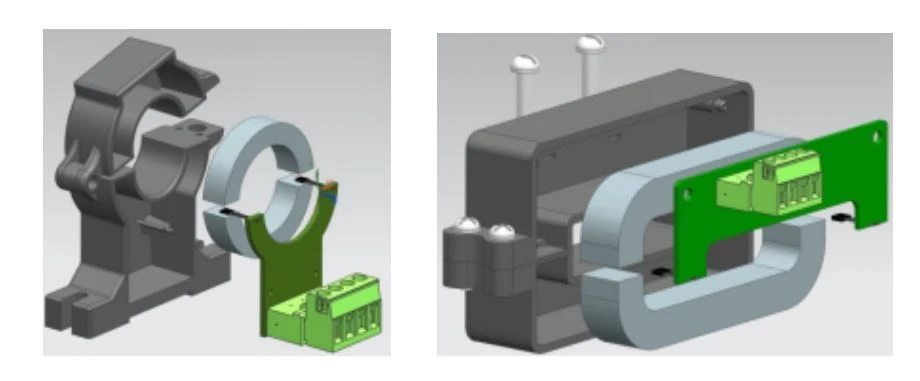

Fig. 1 cirkulært gennemløbsmønster Fig. 2 Firkantet gennemløbsmønster

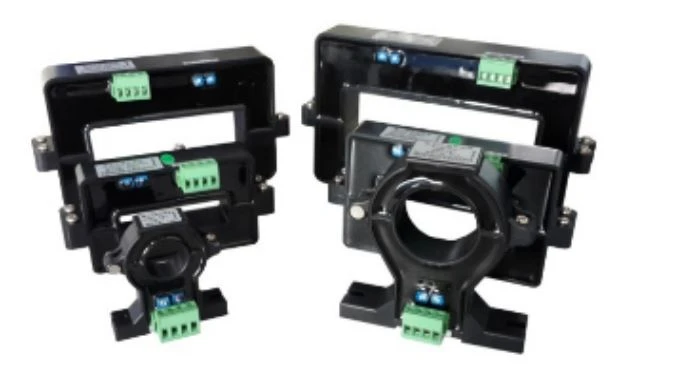

Figur 3 AHKC serie åben type Hall strømsensor
Arbejdsprincip
Hallstrømsensor baseret på halleffekt, elektromagnetisk induktionsprincip, design af en sensor, i henhold til princippet kan opdeles i åben sløjfe-tilstand (lige) og lukket sløjfe-tilstand (magnetisk balancetype), åben hall-strømsensor er i en traditionel åben sløjfe (lige) er forbedret på basis af hall sensor, er forskellig fra traditionel enkelt kerne, enkelt chip design hall, For at designe en split struktur, er jern kerne adskilt og installeret symmetrisk. Hardwaren vedtager parallel komplementær differentiel input af dobbelte Hall-chips. Princippet for åben Hall-sensor er vist i figur 4:

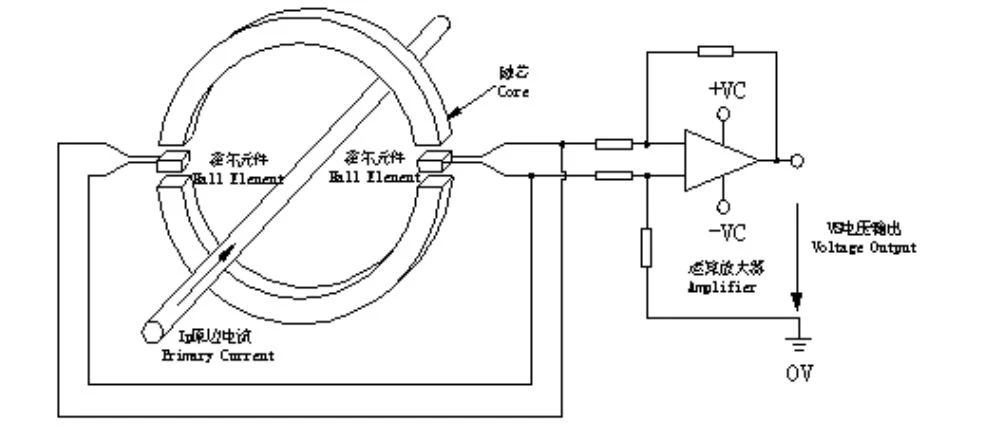

Fig. 4 Skematisk diagram af åben Hall-føler
Når den primære sidestrøm IP strømmer gennem en lang ledning, vil producere et magnetfelt rundt om ledningen, størrelsen af magnetfeltet og er proportional med strømmen gennem ledningen, magnetfeltet samles i det cirkulære, gennem to haller element i den cirkulære luftspaltemåling, to hallelementmærker i stedet placeret i samme felt, udgangssignalet med komplementære karakteristika for udgangsspænding ved differentialforstærkerudgang, ikke kun kan undertrykke common mode interferens, men også indflydelsen af temperaturdrift, outputtet spænding VS afspejler nøjagtigt den originale sidestrøm IP. Den generelle nominelle udgang er kalibreret som DC±5V eller DC4-20mA.
Produkt installation
Tag produkter med firkantede huller som et eksempel, som vist i figur 5, åbn monteringsskruen på Hall-strømsensoren af åben type, og fjern den nederste del af sensoren; Den øverste del af den åbne Hall-strømsensor indlæses i den primære bus i distributionssystemet, og den nederste del af sensoren er lukket. Sensorens monteringsskruer og pakninger passerer gennem fastgørelseshullerne på over- og underkroppen, og sensorens øvre og nedre krop er fastgjort sammen. Hvis installation på stedet er mulig, kan to tilsvarende gevindhuller åbnes på bronzepladen i overensstemmelse med sensorafstandskravene, og sensoren fastgøres på samleskinnens gevindhul gennem det bageste monteringsfikseringshul for at fuldende installation af sensoren; Hvis stedet kræver kontinuerlig elektrisk installation, kan den understøttende gummipude indlejres mellem skallen og bronzepladen for at sikre, at sensoren kan arbejde pålideligt under vibrationsforhold. Hele installationsprocessen er relativt hurtig og enkel.

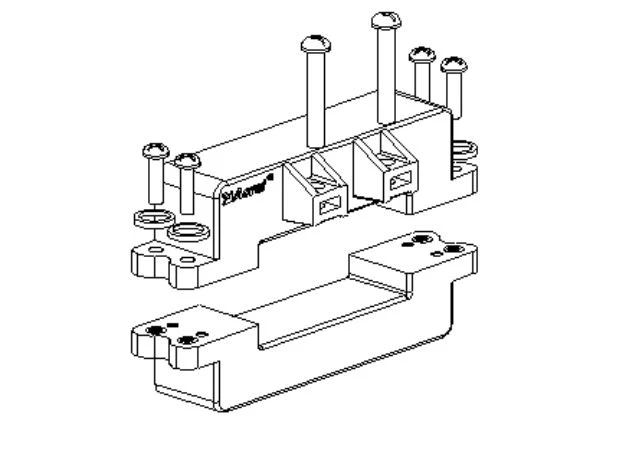

Fig. 5 Produktinstallationsdiagram
Fordele ved åben Hall-sensor
Sammenlignet med den traditionelle DC-strømmålingsmetode, der generelt anvendes af shunt eller transformer, har den åbne Hall-sensor følgende fordele:
1) Høj isoleringsstyrke af primær side og sekundær side, op til AC 12KV isolering;
2) Intet indføringstab;
3) God dynamisk ydeevne: responstiden er mindre end 20uS og sporingshastigheden Di/dt er højere end 20A/uS
4) Det er ikke nødvendigt at skille det originale sidekabel eller bus ad under installationen. Den er især velegnet til transformation og konstruktion af udstyr, der ikke må miste strøm.
Produktapplikationer
Open-end Hall-strømsensor bruges hovedsageligt til transformation af DC-distributionssystem i fabrikker, såsom DC-strømsystemtransformation i kraftværker, DC-systemtransformation i transformerstationer, kommunikationsrumtransformation, jernbanelokomotivtransformation og andre projekter. Det kan konvertere det centrale kant DC-strømsignal fra systemet til standard DC± 5V eller 4-20mA output. Den spiller rollen som overvågning og elektrisk isolering og kan bruges med multi-loop overvågningsinstrumenter eller andre elektriske måleinstrumenter.
Konklusion
Open-end Hall-strømsensor spiller en vigtig rolle i anvendelsen af DC-system på grund af dets enkle struktur, bekvem installation, pålidelig drift og anden god anvendelighed, især i renoveringsprojektet.
