Abstrakt: Denne artikel introducerer anvendelsen af ADF400L Multi Circuits Energy Meter i Vietnam. ADF400L serie multi-kanal energimåler, gennem kombinationsmodulet kan realisere største 36 kredsløb enfaset eller 12 kredsløb trefaset, CT-forbindelse eller direkte forbindelse. Denne serie af energimålere med høj nøjagtighed, høj koncentration, centraliseret styring, installationsfleksibilitet, fordelene ved hinanden, ikke-indblanding fra samfundet, skoler, virksomheder på alle områder. Serien af målere understøtter forudbetalt strømfunktion.
1. Projektoversigt:
Virksomheden er beliggende i Vietnam. Kunderne har brug for 2 kanaler trefaset direkte adgang og 2 kanaler trefaset sekundær adgangsmåling. Acrel ADF400L-seriens energimålere opfylder brugerens's anvendelse og betingelser.
2. Produktspecifikation:

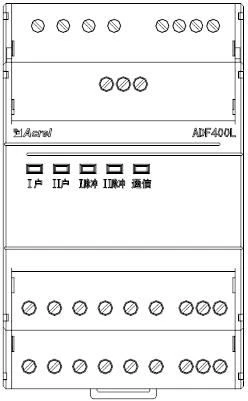

Hovedmodul
1. Trefaset 3*220/380V strømforsyning til at levere arbejdskraft til back-end-målemodulet;
2.Mand-maskine interface: LCD og knap
programmering;
3. Infrarød kommunikation;
4. RF-kort swiping (IC-funktion);
5. 2 kanaler RS485 netværkskommunikation (*C funktion);
6. RS485-kommunikation for nr. 3 udvidet trådløst modul (RJ45-forbindelsestilstand);
7. Op til 2DI/2DO (K-funktion);
8.Op til 1 Ethernet-kommunikation (CE-funktion);
Transformer Access Målemodul
1. To-vejs trefaset 3*1 (6) En måling kan udføres;
2. 2 aktiv energipulsudgang;
3. 2 trefaset arbejdsstatus, puls og
kommunikation indikation;
4. Op til 4DI/4DO funktion (K funktion);
Direkte adgang til målemodulet
1. Det kan realisere envejs trefaset 3*10 (80) måling eller trevejs enkeltfaset 10 (80) A måling;
2.1 aktiv energipulsudgang;
3. Trefaset arbejdsstatus, puls og kommunikationsstatus LED-indikation;
3. Hovedfunktion:
Skærm | LCD |
Energiovervågning | Aktiv energi (positiv、negativ), Reaktiv energi (positiv、negativ) |
Effektmåling | Spænding、strøm、effektfaktor、frekvens、aktiv effekt、reaktiv effekt |
Harmonisk funktion | Total harmonisk, underharmonisk (2–31) |
3 fase ubalance | Spænding, Strømubalance |
DI/DO | Hovedmodul 2DI2DO; CT connect 2DI4DO (direkte tilslutning) |
Meddelelse | Infrarød; RS485 MODBUS-RTU og DL/T645 |
Historie energi | 12 måneders energirekord |
4.Anvendelse
ADF400L Multi Circuits Energy Meter kan opnå op til 12 trefasede eller 36 enkeltfasede direkte adgangsmålinger eller 12 trefasede gensidige induktoradgangsmålinger, en hybrid af direkte adgang og gensidig induktoradgang gennem modulkombinationsmålingsmetode.
5.Konklusion
ADF400L-serien af elektriske energimålere er populære blandt lokalsamfund, skoler, virksomheder osv. på grund af deres høje nøjagtighed, centraliserede installation, centraliserede styring, høje installationsfleksibilitet og ikke-interferens.
Bibliografi
1.Løsninger til Enterprise Micro-grid System 2021.04
