Abstrakt: Dette papir introducerer anvendelsen af Acrel DJSF1352-RN DC energimåler i DC-siden af et solcelleanlæg i Nigeria. Det bruges hovedsageligt til at måle DC-strømmen i det solcelleanlæg og samarbejde med hallstrømsensoren til at måle, kommunikere og styre kredsløbssystemet.
1. Projektoversigt
Virksomheden er beliggende i Nigeria og er et nyt energiselskab. Hovedsagelig beskæftiget med fotovoltaiske elproduktionsprojekter i Afrika. Kunden ønsker at bruge DC-målere og hall-sensorer til at overvåge strøm og spænding på DC-siden af solcelleanlægget.
2. DJSF1352-RN DC energimålere
DJSF1352-RN skinnemonteret DC-strømmåler designet til telekommunikationsbasestationer, DC-opladningsbunker, solcelleanlæg og andre applikationer, denne serie af målere kan måle spænding, strøm, effekt og fremadgående og tilbagegående energi og så videre i DC-systemet. Den faktiske brug af webstedet, kan du måle den samlede effekt, men også måle energien inden for en bestemt periode. Testresultaterne kan bruges til lokal visning, men også med industrielt kontroludstyr, computere til at danne et måle- og kontrolsystem.
Måleren kan have infrarød kommunikationsgrænseflade og RS-485 kommunikationsgrænseflade og understøtter Modbus-RTU protokol og DLT645-97 (07) protokol på samme tid. Måleren kan have relæalarmudgang og digital indgangsfunktion; Du kan indstille forholdet , alarm og kommunikation gennem målerpanelets taster i henhold til forskellige krav. Måleren kan have hændelsesregistrering af switch (Modbus-protokol), programmering og hændelsesindstillingsposter (645-protokol), øjeblikkelig og timing-frysningsfunktion af data (645-protokol), maksimum og minimum værdi registrering funktion af spænding og strømeffekt.

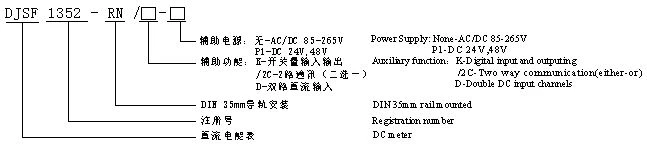

3. Type og funktionsbeskrivelse
Bemærk: når dobbelt DC-indgang（D）-funktion er valgt, hvis Hall-strømsensorindgang bruges i
strømkanal, skal der leveres et strømforsyningsmodul til at levere strøm til den anden Hall-sensor; hvis D-funktionen ikke er tilvejebragt, kan den indbyggede strømforsyning af elmåleren bruges.
Tekniske parametre | Indeks | |||||
Input | Nominel værdi | Spændingsinputområde | Nuværende input | |||
DC 0-1000V | Hall sensor: 0-20mA, 4-20mA, 0-5V, 0-10V og så videre. | |||||
Overbelaste | 1,2 gange bedømt (kontinuerlig); 2 gange vurderet/1 sekund; | |||||
Strømforbrug | Spænding: ≤0,2VA, strøm ≤0,1VA | |||||
Nøjagtighedsklasse | Klasse 1 | |||||
Fungere | Skærm | 8-bit segment LCD-skærm (LCD) | ||||
Kommunikationsgrænseflade | RS485 (to muligheder) | |||||
Kommunikationsprotokol | Modbus-RTU，DL/T 645-2007 | |||||
Kontakt | Skift udgang | 2 relæudgange, 2A/30VDC eller 2A/250VAC | ||||
Skift input | 2 tørre kontaktindgange | |||||
Pulsudgang | En anden pulsudgang, en energipulsudgang | |||||
Se SYS-& gt;PLUS-displayet i apparatets menuindstillinger. For eksempel: Måleren viser 100, hvilket er 100imp/kWh | ||||||
Strømforsyning | Spændingsområde | AC/DC 85-265V eller DC24V(±10%) eller DC48V(±10%) | ||||
Strømforbrug | ≤ 3W | |||||
Strømfrekvens modstår spænding | Strømforsyning // Spændingsindgang // Strømindgang // Relæudgang og switchindgang // Kommunikationsgrænseflade / / Pulsudgang 3kV/1min. Strømforsyning // Relæudgang // Spændingsindgang // Strømindgang 3kV/1min Pulsudgang // Kommunikationsgrænseflade // Switchindgang 2kV/1min | |||||
Impuls modstår spænding | ±6KV | |||||
Isolationsmodstanden | ≥ 40M Ω | |||||
Gennemsnitlig barrierefri arbejdstid | ≥50000h | |||||
Miljø | Temperatur | Normal driftstemperatur: -25 °C ~ +65 °C; Grænse arbejdstemperatur: -40 °C ~ +70 °C; Opbevaringstemperatur: -40℃～+80℃ | ||||
Fugtighed | ≤93% RH, ingen kondensering, ingen ætsende gas | |||||
Højde | ≤2500m | |||||
4. Split Core Hall Current Transformer
Type | Nominel strøm | Nominel udgang | Måler blænde | Strømforsyning |
AHKC-EKA | 0-(50-500)A | 5V/4V | Φ20 mm | ±15V |
AHKC-EKAA | DC 0-(50-500)A | 4-20mA | Φ20 mm | 12V/24V |
AHKC-EKDA | AC 0-(50-500)A | 4-20mA | Φ20 mm | 12V/24V |
AHKC-EKB | 0-(200-1000)A | 5V/4V | Φ40 mm | ±15V |
AHKC-EKBA | DC 0-(200-1000)A | 4-20mA | Φ40 mm | 12V/24V |
AHKC-EKBDA | AC 0-(200-1000)A | 4-20mA | Φ40 mm | 12V/24V |
AHKC-EKC | 0-(500-1500)A | 5V/4V | Φ55 mm | ±15V |
AHKC-EKCA | DC 0-(500-1500)A | 4-20mA | Φ55 mm | 12V/24V |
AHKC-EKCDA | AC 0-(500-1500)A | 4-20mA | Φ55 mm | 12V/24V |
AHKC-K | 0-(400-2000)A | 5V/4V | 64*16 mm | ±15V |
AHKC-KAA | DC 0-(400-2000)A | 4-20mA | 64*16 mm | 12V/24V |
AHKC-KDA | AC 0-(400-2000)A | 4-20mA | 64*16 mm | 12V/24V |
AHKC-H | 0-(500-3000)A | 5V/4V | 82*32 | ±15V |
AHKC-KA | 0-(500-5000)A | 5V/4V | 104*36 | ±15V |
AHKC-HB | 0-(2000-8000)A | 5V/4V | 132*52 | ±15V |
0-(10000-20000)A | 5V/4V | 132*52 | ±15V | |
0-(25000-40000)A | 5V/4V | 132*52 | ±15V | |
AHKC-HBAA | DC0-(2000-8000)A | 4-20mA | 132*52 | 12V/24V |
DC0-(10000-20000)A | 4-20mA | 132*52 | 12V/24V | |
DC0-(25000-40000)A | 4-20mA | 132*52 | 12V/24V | |
AHKC-HBDA | AC0-(2000-8000)A | 4-20mA | 132*52 | 12V/24V |
AC0-(10.000-20.000)A | 4-20mA | 132*52 | 12V/24V | |
AC0-(25.000-40.000)A | 4-20mA | 132*52 | 12V/24V |
5.Kundekrav
客户 有 一个 太阳能 混合 动力 系统 .PV 板, 电池 储能 与 柴油 发生器 电信 站, 三者 连接 到 同 一根 母线. 客户 想 用 直流 仪表 来 监测 母线 的 电流 电压. 他们 的 太阳能 系统 是 电信 基站, 辅助电源是DC48V,电流是DC100A.
Kunden har et solcellehybridanlæg. PV panel, batterilager og dieselgenerator til en telestation，Alle 3 systemer er forbundet til en enkelt samleskinne. De vil gerne vide watttimeaflæsningen fra busbaren ved hjælp af en DC-måler. Og deres solcelleside er et telecomsite. strømforsyningsspændingen er DC 48V, strømmen er DC100A.
Bibliografi
1.Løsninger til Enterprise Micro-grid System 2021.04
